第5章 生产计划 Rev03
5-5
●Fix all feeder positions within a cluster(在群控内取消送料器交换)
：组成群控并实施优
化，忽略优化条件中的“反馈”选项/ “平衡”选项/ “区域选项”。
◆群控选项

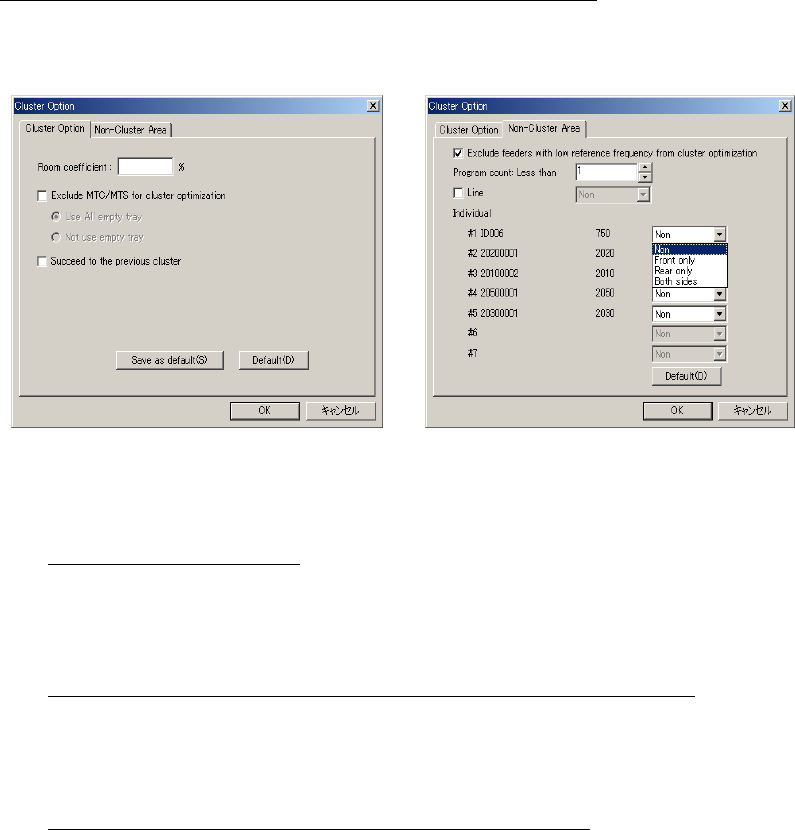

图 5-2-3-3 群控选项 图 5-2-3-4 群控对象外区域
①Cluster Option(群控选项)
・ Room coefficient(富余系数)
：群控区域内，均按设定比例配置使用送料器。降低送
料器的设定比例(数据)后，虽可加快生产节奏，但由于每项群控程序分配量减少
后，有可能增加更换送料器配置的作业时间。
・ Exclude MTC/MTS for cluster optimization(MTC/MTS 为非群控优化对象)
：设置群控
程序时，必须指定是否考虑 MTC/MTS 因素。此外，如果指定“Use All empty tray(使
用所有空层)”时，则需增加元件配置数量（但不可超过原设定的总数）。
・ Succeed to the previous cluster(继续沿用前一项群控的结果)
：选中后，如果群控内
还有同类元件，应配置送料器，安装位置必须吻合准确。
②Non-Cluster Area(群控对象外区域)
首先，必须选择设定：是把全部元件设置为群控对象，还是把生产程序设定数内
被使用的元件配置到群控对象外区域。
把属于“Exclude feeders with low reference frequency from cluster optimization(使用
频度低的送料器列为非群控优化对象)”的设定数内的、正在被使用的元件，配置到群
控优化对象外区域。对象外地区，可指定“Line(生产线)”或“Individual(单独工位)”
（Non(无)、Front Only(前面)、Rear Only(后面)、Both sides(全区域)）。
第5章 生产计划 Rev03
5-6
2)元件供给数
与编辑程序时一样，可以指定同一元件的供给数。

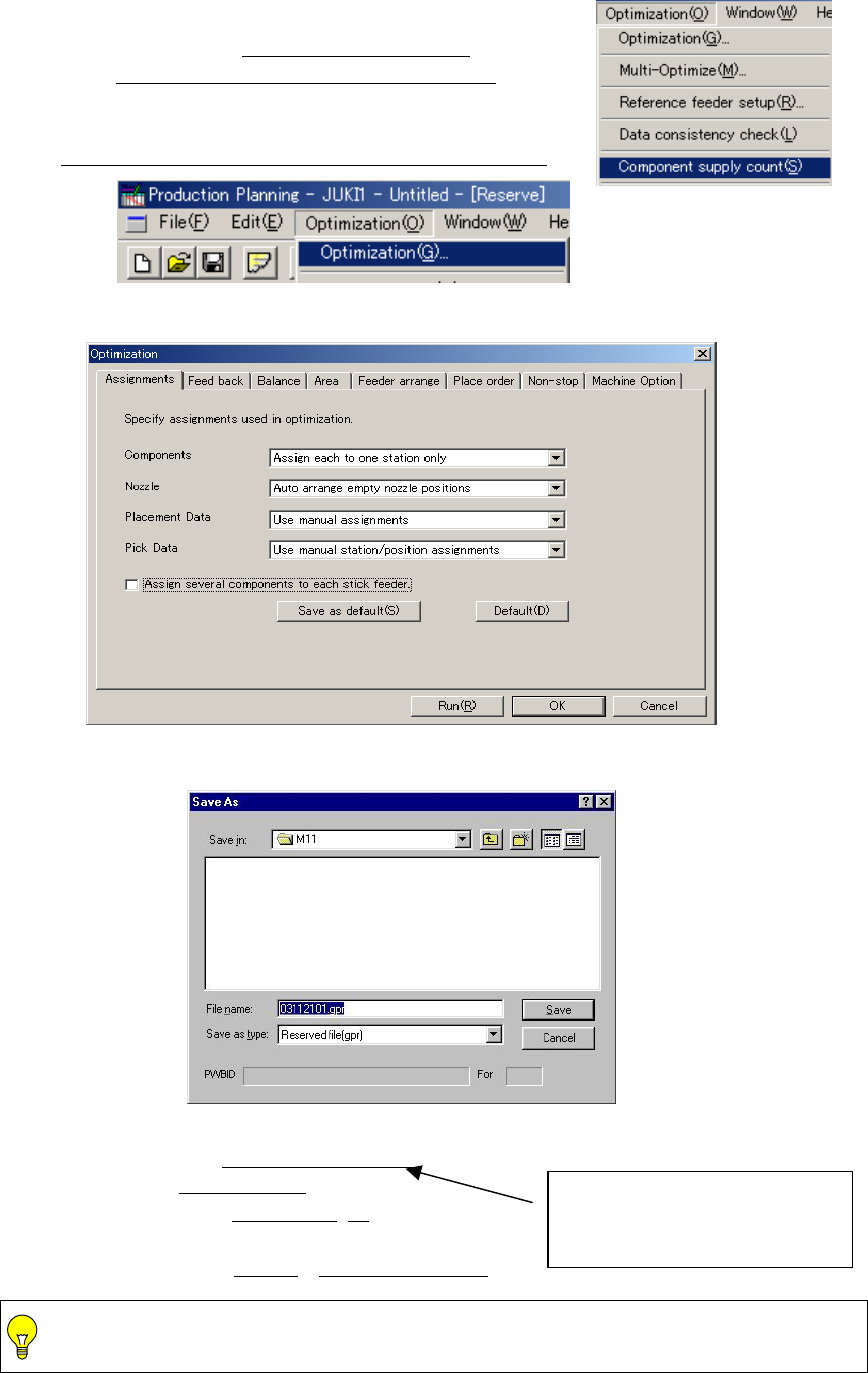

指定时，单击「Optimization(优化)」/
「Component supply count(元件供给数)」
。
图 5-2-3-5
3)优化
单击「Optimization(优化)」/「Optimization(优化)」
。
图 5-2-3-6
显示优化条件设定画面（参见 3-11-2 章 ）。
设定条件后单击「Run(实行)」，执行优化。
图 5-2-3-7
显示“另存为”画面，单击「Save （保存）」。
图 5-2-3-8
例） 制定时间为 2003 年 11 月 21 日时
，保存地址及文件名称的初始值为：
●保存地址：c:\hlcdata\juki\
y2003\m11
●文件名：0 3 1 1 2 1
01
↑ ↑
年月日
当天的第 1 个文件
保存地址和文件名称可以改变。但一经改变，就不能进行（周单位、月单位等）实绩自
动统计。
MSL 设置时指定的文件目录名
（ c:\hlcdata）及生产线目录名
（juki）
第5章 生产计划 Rev03
5-7

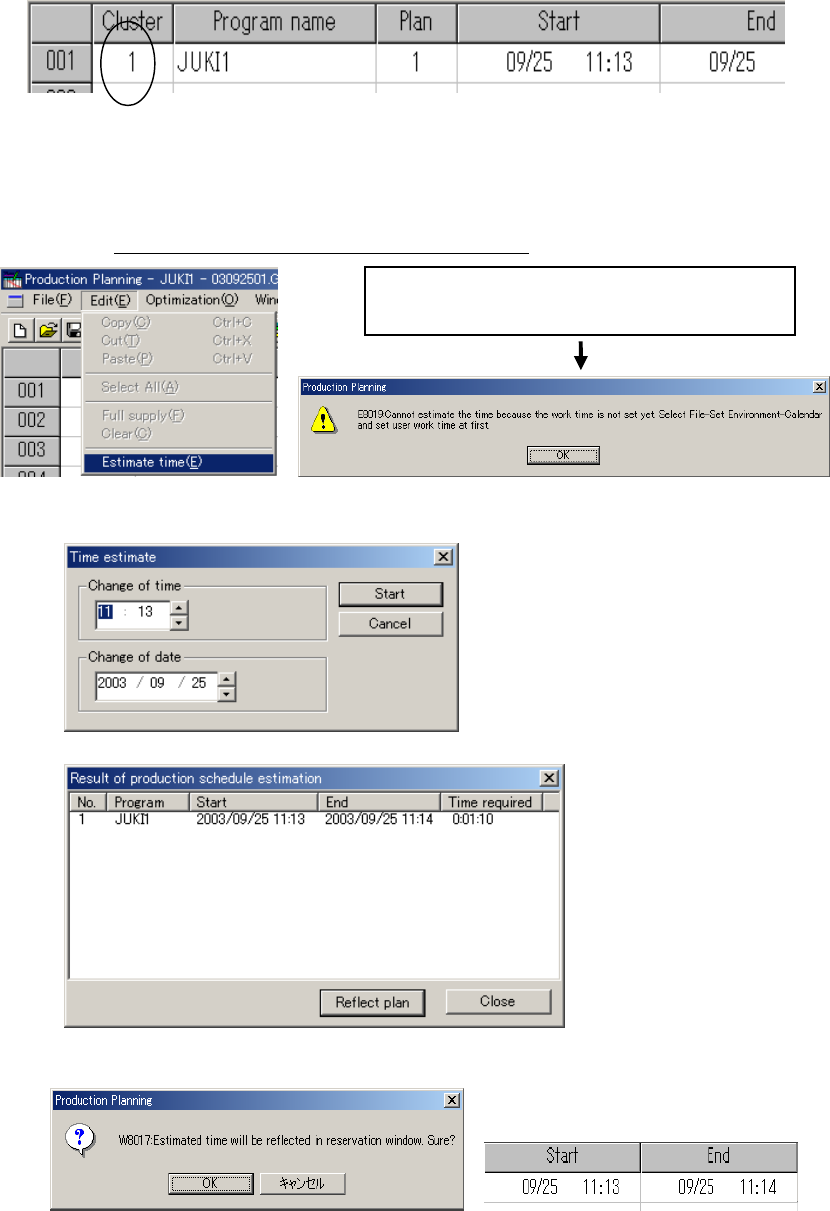

指定“采用群控方式取消送料器交换工序”，执行优化后，“Cluster(群控)”栏中显示编号。
图 5-2-3-9
4) 时间估计
“环境设置”时，在“日历表”上设定运行时间后，可算出预定结束时间。（有关日历
表的设定方法，请参见“5-3 环境设置”）
请单击「Edit(编辑)」/「Estimate time(时间估计)」
。
图 5-2-3-10 图 5-2-3-11
设定开始时间后，单击「Start(开始)」。
图 5-2-3-12
显示时间估算结果后，单击「Reflect plan(更改预约)」。
图 5-2-3-13
显示如下画面后，请单击「OK」。 显示重新计算的结果。
图 5-2-3-14 图 5-2-3-15
未在“日历表”上设定运行时间时，会显示下列
提示。
