第 9 章 机器程序结合 Rev03
9-4
③结合
选择所有生产程序后，单击「Combine(结合)」使各设备的生产程序与 HLC 方式的生
产程序结合（连接）在一起。

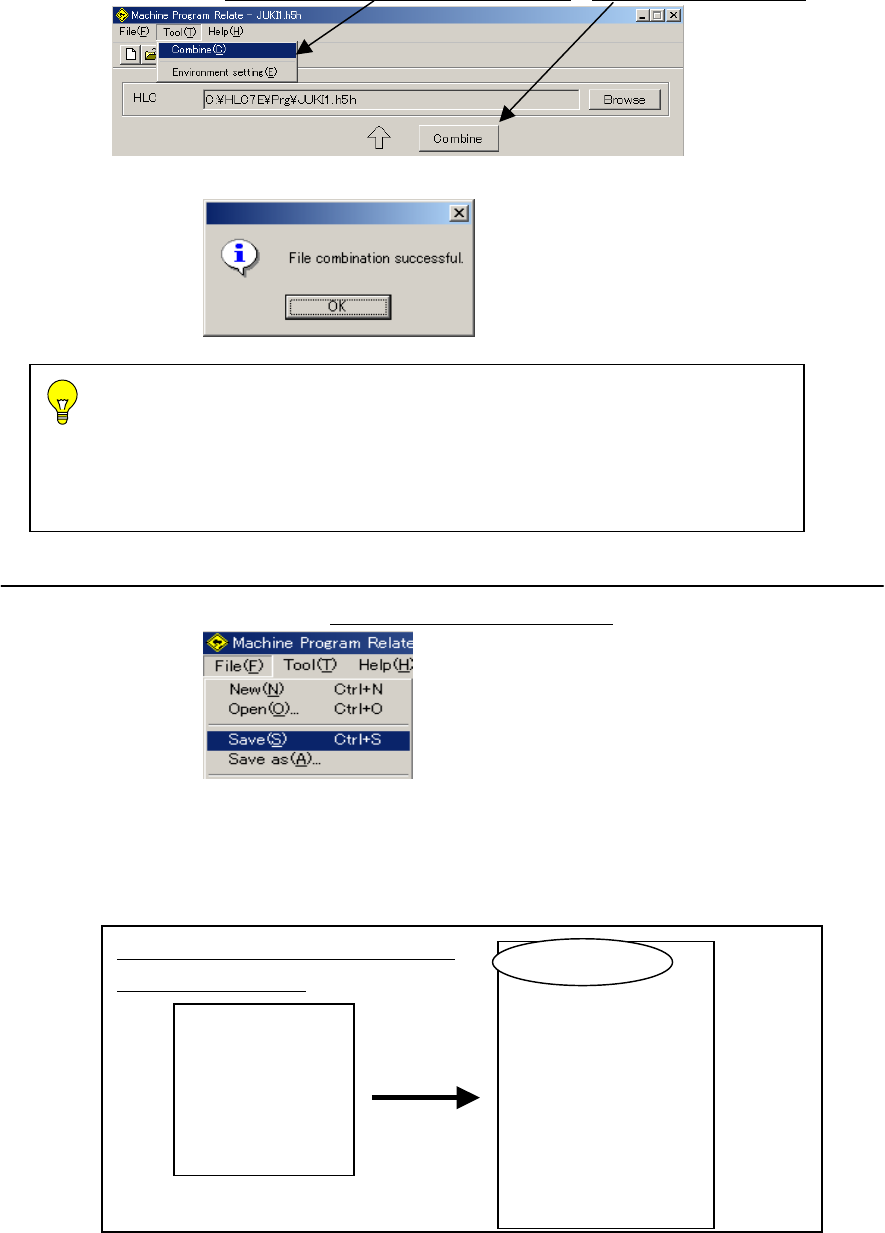

单击菜单「Tool（工具）」/「Combine(结合)」
或单击「Combine(结合)」。
图 9-3-4
结合完成后显示如下信息。单击「OK」即可。
图 9-3-5
9-4 保存
完成结合（关联）后，单击「File(文件)」/ Save(保存)」可以保存。
图 9-4-1
因结合后的 HLC 方式生产程序（后缀：H5H），以及 HLC 中的各设备的生产程序（后缀：
H51、H52、H53、…）都已保存在结合前的程序文件夹中（参见下面的图）。所以，需要保留结
合前的生产程序时：选择「File（文件）」/「Save as(另存为)」，改用其他名称保存，或保存在
其他文件夹中。
在 Ve r5 .2 之后，如果不使用 HLC 方式的生产程序，结合时使用上游机器（前
面的机器）所保存的生产程序基板数据。
多个工位使用同一元件时，将优先选择新机种的元件数据。KE700 系列、
KE2000/2000R 系列、FX 系列、CX 系列则各自执行元件数据结合。同机种并
列时，会优先选择下游机器的元件数据。
PRG1-1、PRG1-2、PRG1-3、PRG1-4
文件结合后的变化。
保存
PRG1.H5H
PRG1-1.G3D
PRG1-2.G3C
PRG1-3.E41
PRG1-4.E51
PRG1-1.G3D
PRG1-2.G3C
PRG1-3.E41
PRG1-4.E51
PRG1.H51
PRG1.H52
PRG1.H53
PRG1.H54
PRG1.H5H
第 9 章 机器程序结合 Rev03
9-5
9-5 环境设置
执行结合、覆盖保存后，HLC 方式的生产程序就被保存起来。
在环境设置时可以设定，执行结合之前显示 Backup confirmation message(确认备份提示)。
单击「Tool (工具)」/「Environment setting (设定环境)」
。 显示如下画面。
图 9-5-1 图 9-5-2
出现是否需要备份的提示，选择“YES”后，在执行结合之前便会显示下列提示：
图 9-5-3
9-6 退出机器程序结合
单击「File (文件)」/「Exit (退出)」
。
图 9-6-1
操作故障的排除方法 Rev03
T-1
操作故障的排除方法
No 现象 原因/对策
1 启动时显示：
[E4601：HLCPROD.INI 内容有
误，设定按无效处理]
在 HLC Ver.1,Ver.2,Ver3 上覆盖安装时，会出现左栏提
示。可以忽视，以后不再出现。
2 进入 MSL 设置画面时，已输入了
正确的密码，但画面提示“E2001
密码不一致。
密码严格区分大、小字母。同时按「Shift」键和「Caps
Lock」键，重新输入准确密码即可。
3 已设定过的生产线（名），在程
序编辑时不能选择。
请确认「MSL 设置」设定时，是否设置了“激活生产
线”。
4 在程序编辑时，不能选择“统一
调出”。
①不能调出「贴片数据」时：请确认光标是否在元件名
栏（新建）里。
②不能调出「元件数据」时：如已确认过①，请再确认
「MSL 设置」的“HLC 属性”/“目录”的“数据
库文件”的设定是否正确。
5 使用的是“502”、“503”号吸
嘴，但在「元件数据」外形尺寸
设定的吸嘴的默认值，显示为
“500”号吸嘴，或相反。
确认“文件”/“環境设定”的“吸嘴默认值选择“项
目，是否设定为：“使用 500 号吸嘴为默认值”，或相
反。
6 优化后生产节拍不齐。 ①请重新设定优化的各种条件。
②贴片点多的元件，增加送料器。
可以改变“优化”/“元件供给数”的顺序。
③请手动调整「贴片数据」和「吸取数据」中的“工位”，
使生产节拍一致。把优化/分配选项的“贴片数据”
和“吸取数据”项目，指定为“自动选择分配”。
7 指定了「贴片数据」，或「吸取
数据」的“工位”后，贴片点或
送料器分配不到位。
在“优化”/“分配选项”的“贴片数据”和“吸取数
据”项目里，指定“自动选择分配”后，执行优化。
8 已优化的程序经过编辑、再次优
化时，前次优化的结果发生变化。
请将“优化”/“分配选项”里的“贴片数据”改为“忽
略指定工位”，“吸取数据” 改为“统一分配”，执
行优化。
