第 7 章 实绩集计 Rev00
7-4
7-3 打开文档
统计后的数据可作为统计文件（后缀：GTR）保存。
新建统计实绩文件后，选择「File（文件）」/「Save As（另存为）」
。
图 7-3-1
可选择「Add Comment(输入注释)」
附加注释。（半角 33 个字符、全角 16 个字符以内）
图 7-3-2
已保存的统计文件，不用重新统计就能参照原有统计。但“1 预约”里的统计数据不能作为统
计文件保存，要每次指定实绩文件才能统计。
统计文件的文件名基本上服从于「生产计划」的“环境设定”里设定过的“预约/实绩文件名”
形式。
● 预约文件形式设定为“％Ｙ％Ｍ％Ｄ％Ｎ”时, 文件名如下。
所指定的统计范围 生成的统计文件名
2003 年 7 月 8 日
200307dd.GTR
2003 年 7 月 2 周
0307W02.GTR
单击「File（文件）」/「Open（打开）」，
打开已保存的统计文件。
图 7-3-3
第 7 章 实绩集计 Rev00
7-5
7-4 ASCII 转换
将实绩统计文件（后缀：GTR）转换成 ASCII 文件（后缀：CSV）。转换后，可用其它软
件（EXCEL 等）分析统计数据。ASCII 文件的内容由生产线综合数据、对应生产线的元件信
息、工位信息、对应工位的元件信息等 4 部分数据组成。
单击「File（文件）」/「ASCII conversion（ASCII 转换）」
。
指定转换源文件
和转换目标文件名，单击「Convert(转换)」。
图 7-4-1 图 7-4-2
7-5 实绩统计表
在「Production result totalization(实绩统计)」启动画面中，有“Program Name(程序名称)”的
表格，栏内显示生产开始和结束的预定时间（仅显示在「生产计划」中设定了预定时间的文件），以
及实绩时间。
以“H5H”文件设定生产时，“预定”栏内为空白
。
图 7-5-1
第 7 章 实绩集计 Rev00
7-6

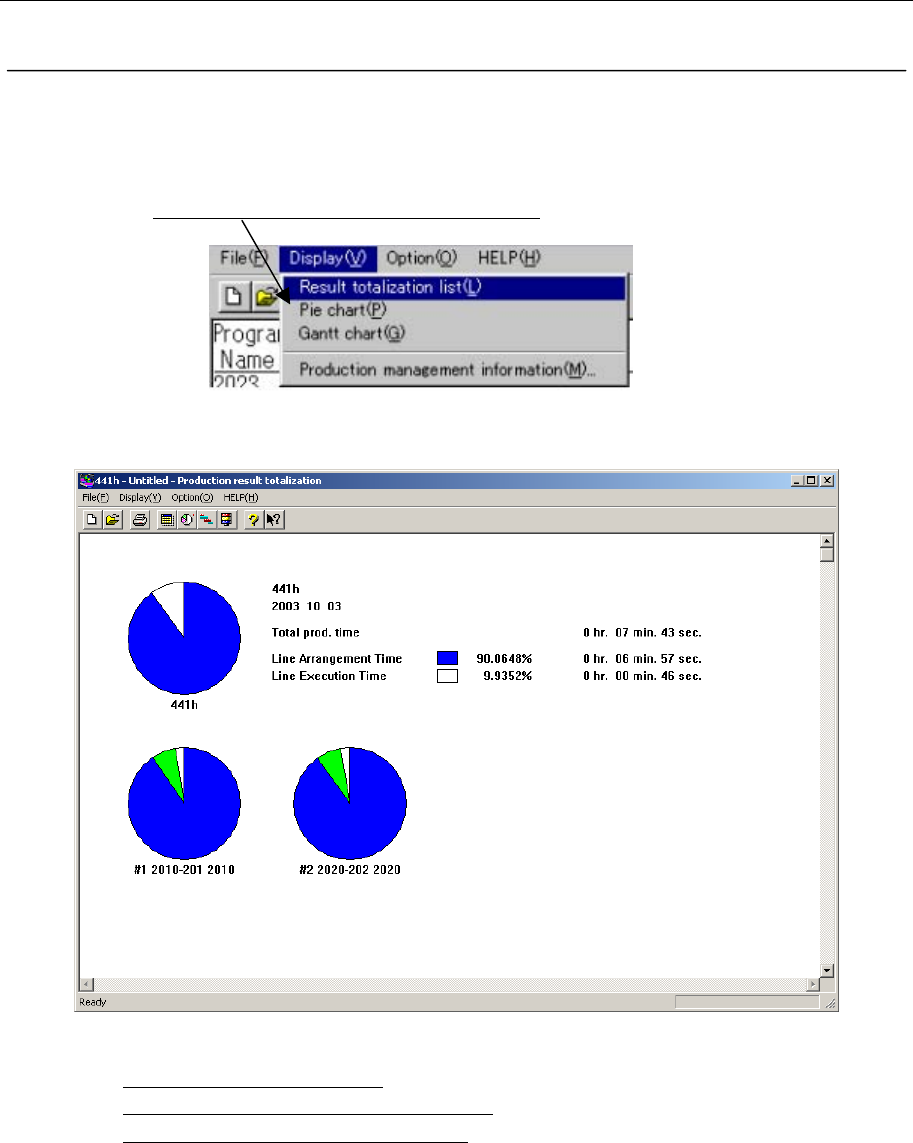

7-6 圆饼图
显示生产线和各工位的生产率。
１）显示圆饼图。
单击「Display（显示）」/「Pie chart（圆饼图）」
。
图 7-6-1
显示圆饼图的画面。
图 7-6-2
● Total prod. time(总生产时间)
：从下载开始至上传的时间
● Line Arrangement Time(生产线准备时间)
：从下载开始至生产开始（按启动钮）的时间
● Line Execution Time(生产线实施时间)
：实施时间的累计（总生产时间-生产线准备时间
-生产线停止时间）
