第 3 章 编辑程序 Rev03
3-38

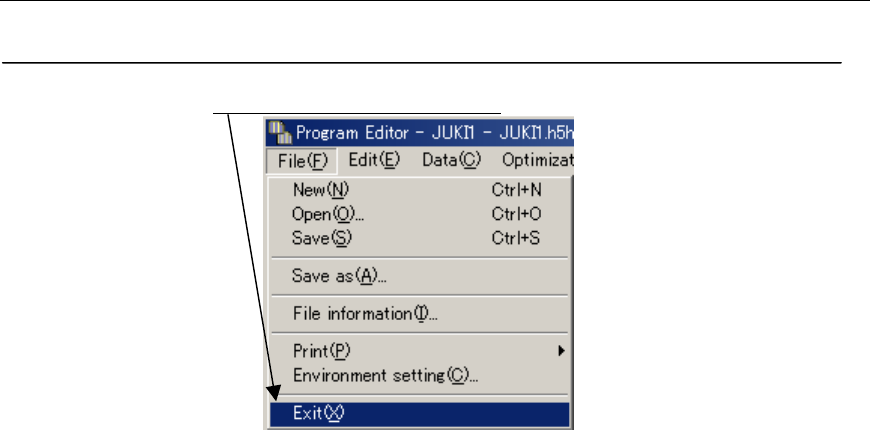

3-15 退出编辑程序
单击主菜单中「File(文件)」／「Exit(退出)」
。
图 3-15-1
第 4 章 贴片模拟 Rev00
4- 1
第4章 贴片模拟
无需经过实机生产，可通过模拟测算生产时间，并且可以看到生产时贴片头的动作情况。
以一定标准来计算（比如把 VCS 处理后的校正值，X，Y 各固定为 1mm 等），因此与实测值
有若干误差。另外，忽略特殊订货的规格，按标准规格计算。

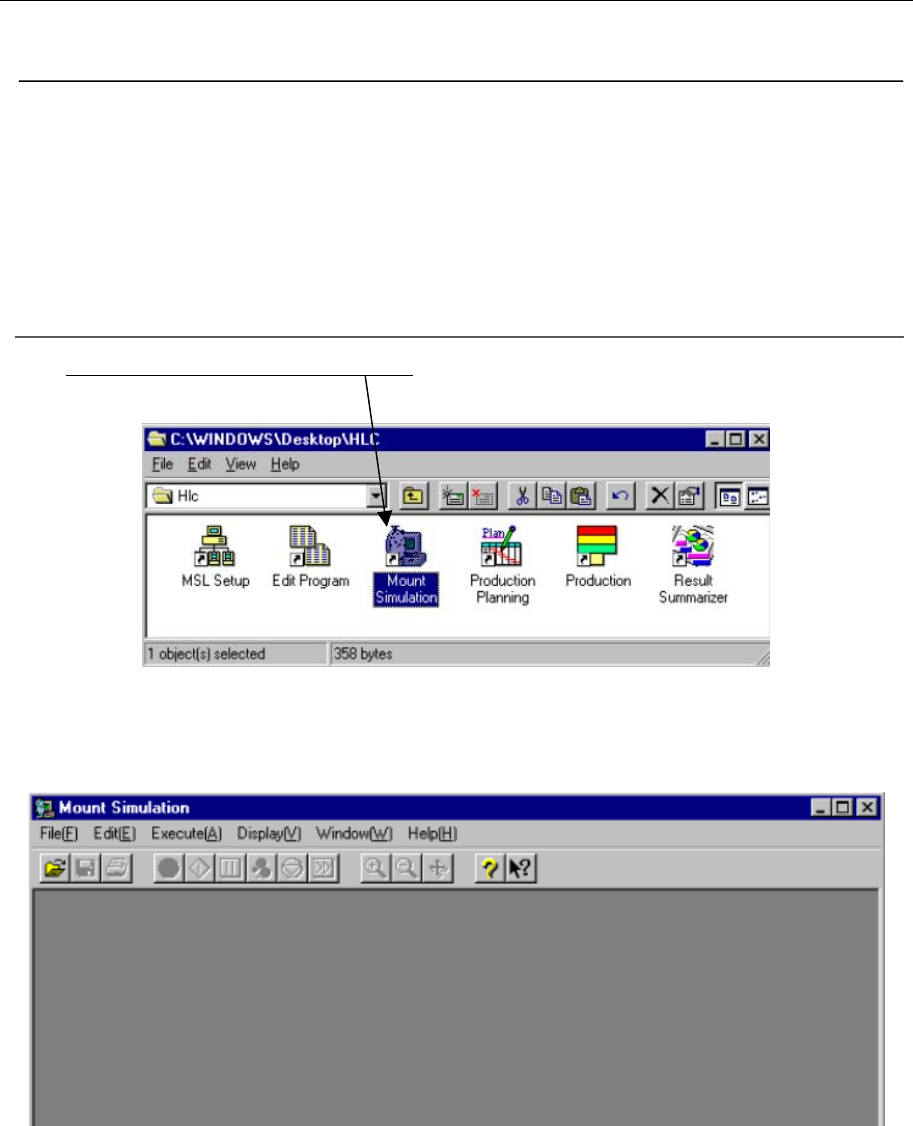

4-1 启动贴片模拟
请双击 Mount Simulation(贴片模拟)。
图 4-1-1
显示贴片模拟画面。
图 4-1-2 贴片模拟初始画面
第 4 章 贴片模拟 Rev00
4- 2

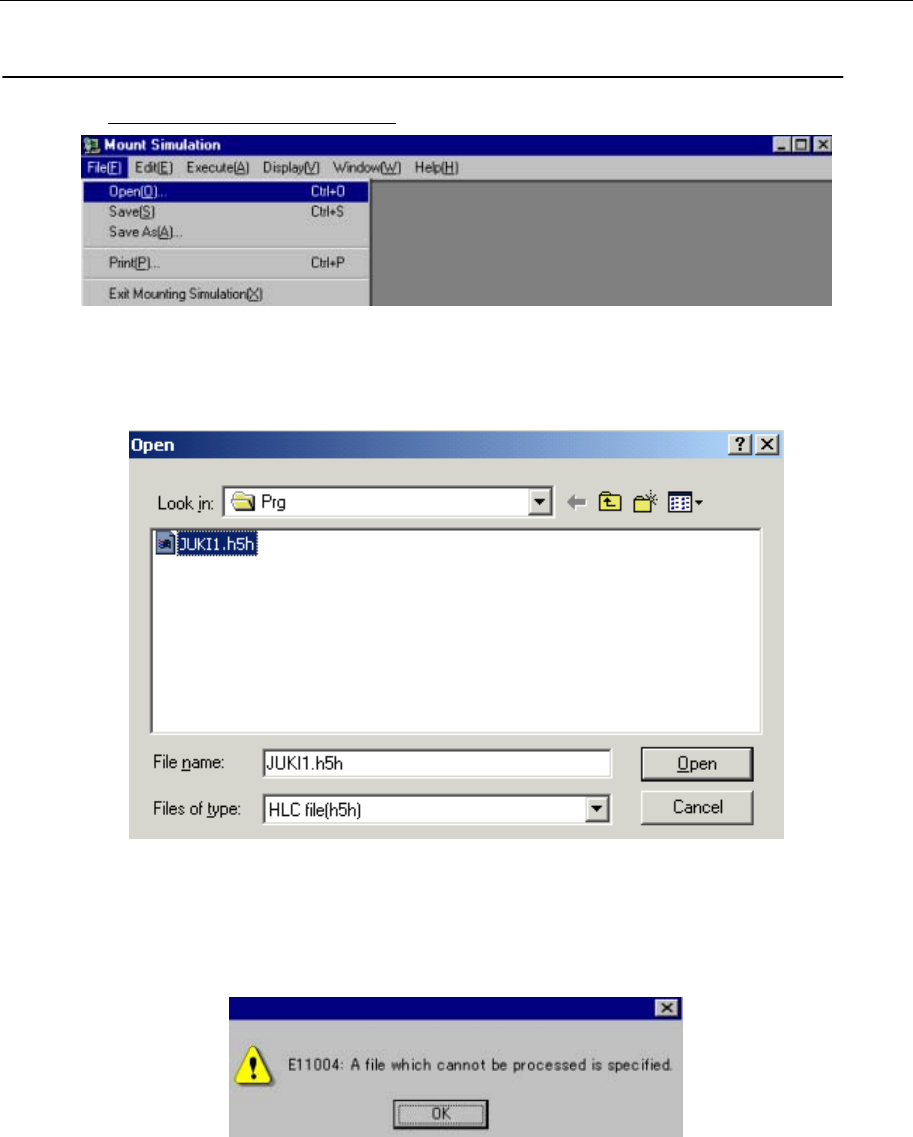

4-2 打开文件
请选择「File(文件)」/「Open(打开)」。
图 4-2-1
显示“打开文件”画面，选择文件，单击「Open(打开)」。
图 4-2-2
如果选择未完成或非优化文件，将显示以下信息。
图 4-2-3
