第六章 生产 Rev00
6-10
6-8 环境设置
6-8-1 设置传播
HLC可把程序传送到工位上，但不能直接操作工位的启动、停止等（因有危险）。
如果生产线上有多个工位，逐台操作开关太麻烦时，也可以设定传播功能，通过按动一个
工位上的开关，即可启动其他工位同时运转。但，目前不能选择“自动基板宽度调整的传
播”。
单击「File(文件)」/「Setting(环境设定)」/「Propagation(设置传播)」。
图 6-8-1-1
显示设置传播的画面。设定相关项目后，单击「OK」。
图 6-8-1-2
●No(否)：不传播。启动工位时，需要分别按每台机器开关。
●Down(下段传播)：只传播给后面的工位。
●All(全部传播)：按动任何一个工位的开关后，可传播至整条生产线的每个工位。
注意
设定传播后，邻接的机器会自动启动，非常危险。
通常情况下请设定为“No(否)”。
第六章 生产 Rev00
6-11
6-8-2 有无确认提示
设定文件下载、上传时的确认提示。
单击「File(文件)」/「Setting(环境设定)」/「Message(提示)」。
图 6-8-2-1
●Different program exists before downloading(下载时工位上已存在不同的程序时)：下载时工位上
已读出其他文件时，显示以下提示。
图 6-8-2-2
●Combine confirmation dialog(确认结合对话框)：生产结束后、从工位上传前，将显示如下提示。
图 6-8-2-3
●Production complete confirmation dialog(生产结束确认对话框)：上传正常结束时，显示如下提示。
图 6-8-2-4
●If the station profile is different(核对工位属性)：设定文件时，自动核对 MSL 设置和当前工位状
况是否一致，如有不一致，会显示提示。
此时，如果不选中上面的选项，单击「OK」，数据即恢复到下载前
状态。但实绩文件中将保存生产信息。
第六章 生产 Rev00
6-12
6-8-3 设置用户

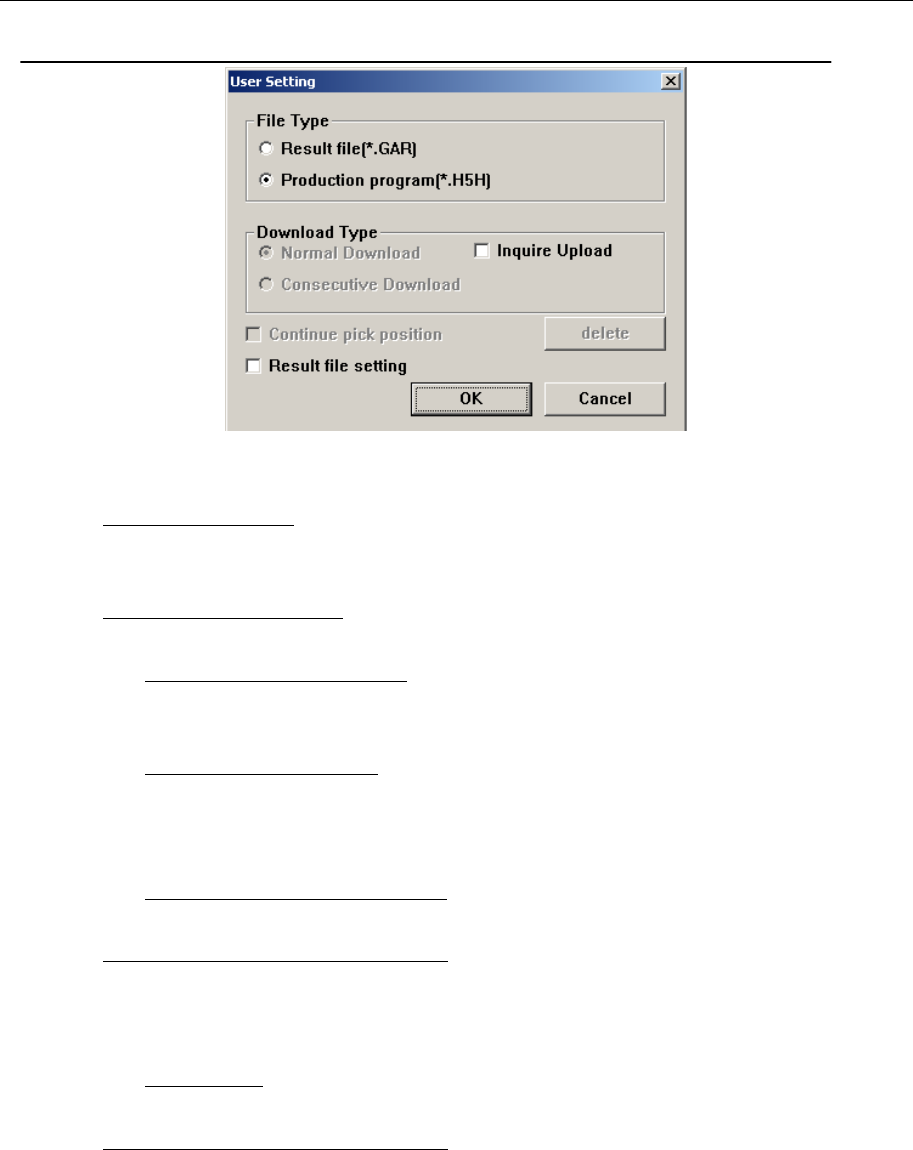

图 6-8-3-1
● File Type(文件类型)：“设定打开文件时的默认画面。”指定“生产程序文件（*.H5H）、
选择「文件」
/「打开」时，“文件类型”的默认显示为“HLC 类型文件（*.H5H）。
● Download Type(下载种类)（仅对生产计划生成的文件有效）
◆ Normal Download(通常下载)：最后一台工位生产结束时，生产线上的全部工位程序
（含生产管理信息）上传，并下载下一程序。
◆ Inquire Upload(确认上传)：预定生产件数完成后，显示提示是否“确认上传”。在该
“确认上传”画面上按
[OK]后，即可上传。此项功能限于选择了“通常下载”时有效。
◆ Consecutive Download(连续下载)：按工位完成生产的顺序，依次上传和下载程序。
● Continue pick position(沿用吸取坐标)：选中时，可沿用以往生产并上传的生产程序生成
的“吸取坐标沿用文件”里的装配位置、元件名、包装方式等完全相同的元件的吸取坐
标，从而省略示教。
◆
Delete(删除)：删除所有的“沿用吸取坐标文件”。
● Result file setting(实绩统计文件设置)：选中时，可以更改下载生产程序文件时自动生成
的实绩统计文件（后缀
GAR）的文件名。文件名，在自动生成的日期和连续号之后设定
即可。（参见图
6-3-4）
