第六章 生产 Rev00 6-2 6-2 生产画面 双击 Production (生产) 。 图 6-2-1 显示生产画面。 图 6-2-2 工位出现错误时，这里亮红灯。 通过信号灯判断工位的状态。 可知到完成生产还需多长时间： 从第二件基板生产开始计时，第三件基板生产 时显示第二件 基板的生产时间，以此类推，用最后 1 件基板的生产时间乘 以剩余基板件数，即可得出到完成生产还需多少时间。
第六章 生产 Rev00
6-1
第 6 章 生产
用「编辑程序」或「生产计划」生成的程序数据，进行基板生产，监视生产线状况。
实际投产之前，需把 HLC 制作的程序下载到工位，通过示教等加以调整后，再把程序上传
（结合）到 HLC 上，完成生产程序。
6-1 生产步骤
新建生产程序的步骤参见表 6-1-1。
继续生产时，请执行第 4~6 项步骤。
表 6-1-1 生产步骤
步骤 作业点 作业内容 备注
1 HLC 程序必须经过优化。
2 工位 根据情况，要对元件数据
进行测量、确认。
对 KD-770/775，要确认、
校正点胶条件。
3 HLC 内容变更时，要进行整
合。
4 HLC
5 工位
6 工位 对生产管理信息和数据
变更内容进行整合工作。
把程序下载至工位
·制作 BOC 示教标志和 IC 标志，
确认贴片坐标和吸取坐标。
·实际贴片并确认贴片。
把修正后的程序上传（结合）
至 HLC
把完成的程序下载到工位
实际生产
生产结束后上传（结合）至 HLC
第六章 生产 Rev00
6-2

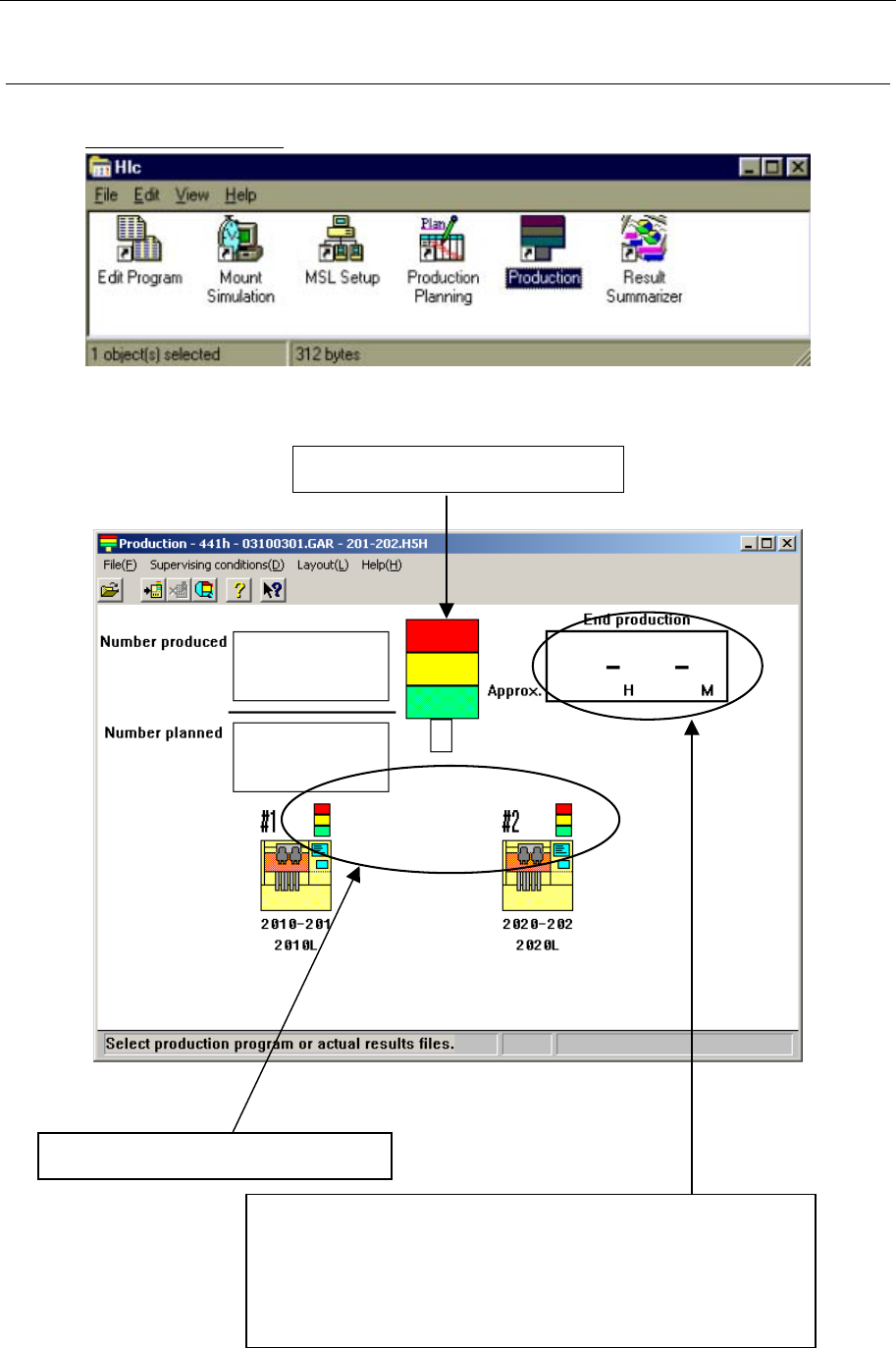

6-2 生产画面
双击 Production(生产)
。
图 6-2-1
显示生产画面。
图 6-2-2
工位出现错误时，这里亮红灯。
通过信号灯判断工位的状态。
可知到完成生产还需多长时间：
从第二件基板生产开始计时，第三件基板生产时显示第二件
基板的生产时间，以此类推，用最后 1 件基板的生产时间乘
以剩余基板件数，即可得出到完成生产还需多少时间。
第六章 生产 Rev00
6-3
6-3 打开生产文件
生产文件有：编辑程序生成的“H5H”类，和由生产计划生成的“GAR”类型（实绩文件类型），
可从中选择。
使用多种程序预约的“GAR”类型文件时，在第一个程序生产结束后，第二个程序自动传送到
工位。

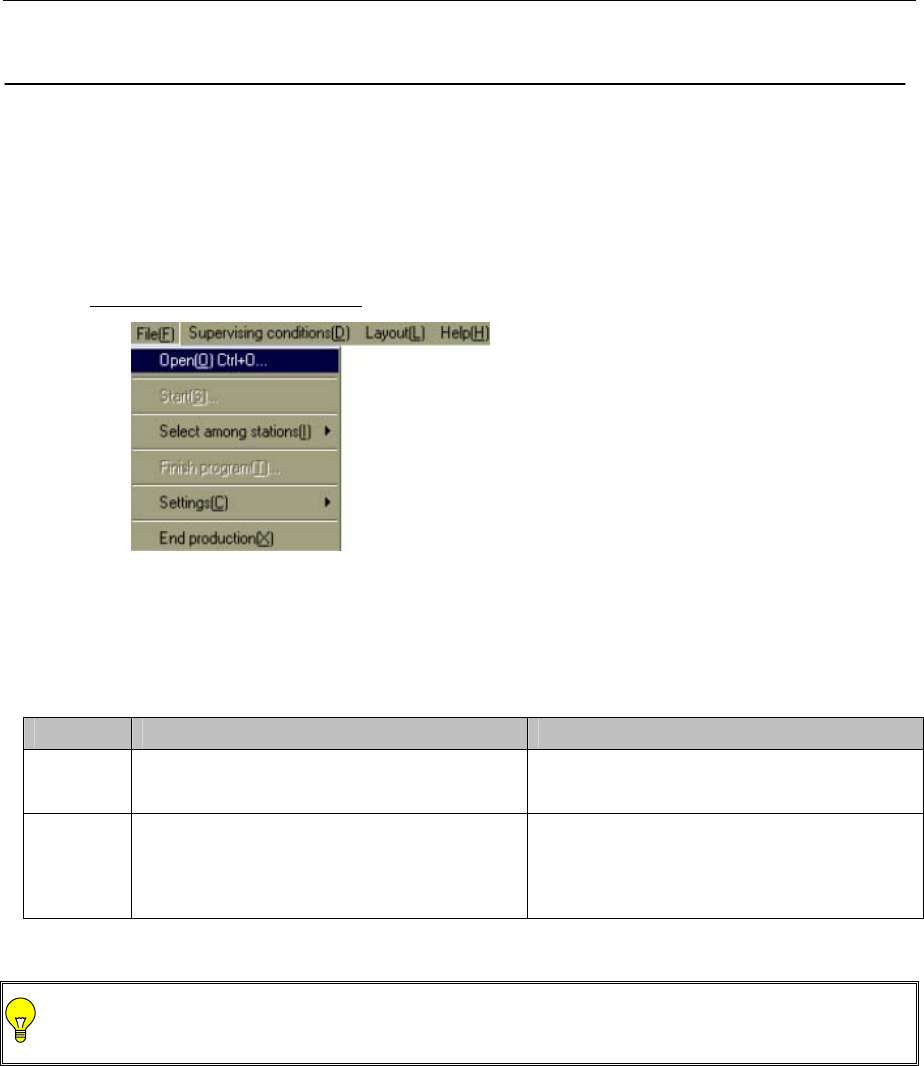

单击「File(文件)」/「Open(打开)」
。
图 6-3-1
可选择的文件类型如下。
表 6-3-1 生产程序文件类型
文件类型 内容 备注
*.GAR
是用 HLC 的生产计划生成的实绩文件。
预约文件（GPR）优化后自动生成 GAR。
与预约文件（.GPR）文件名相同。
*.H5H 是用 HLC 生成的生产程序文件。
旧 HLC 文件（G2H、G3H、G4H、H4H）
为旧版本生成的文件，需要「编辑程序」
读出、执行优化后再使用。
HLC 设定的元件数量，需在“生产计划”里设定。
单击「文件」/「打开」指定生产程序时，元件数量被初始化，保存在实绩文件里。
