3-11-3 执行优化

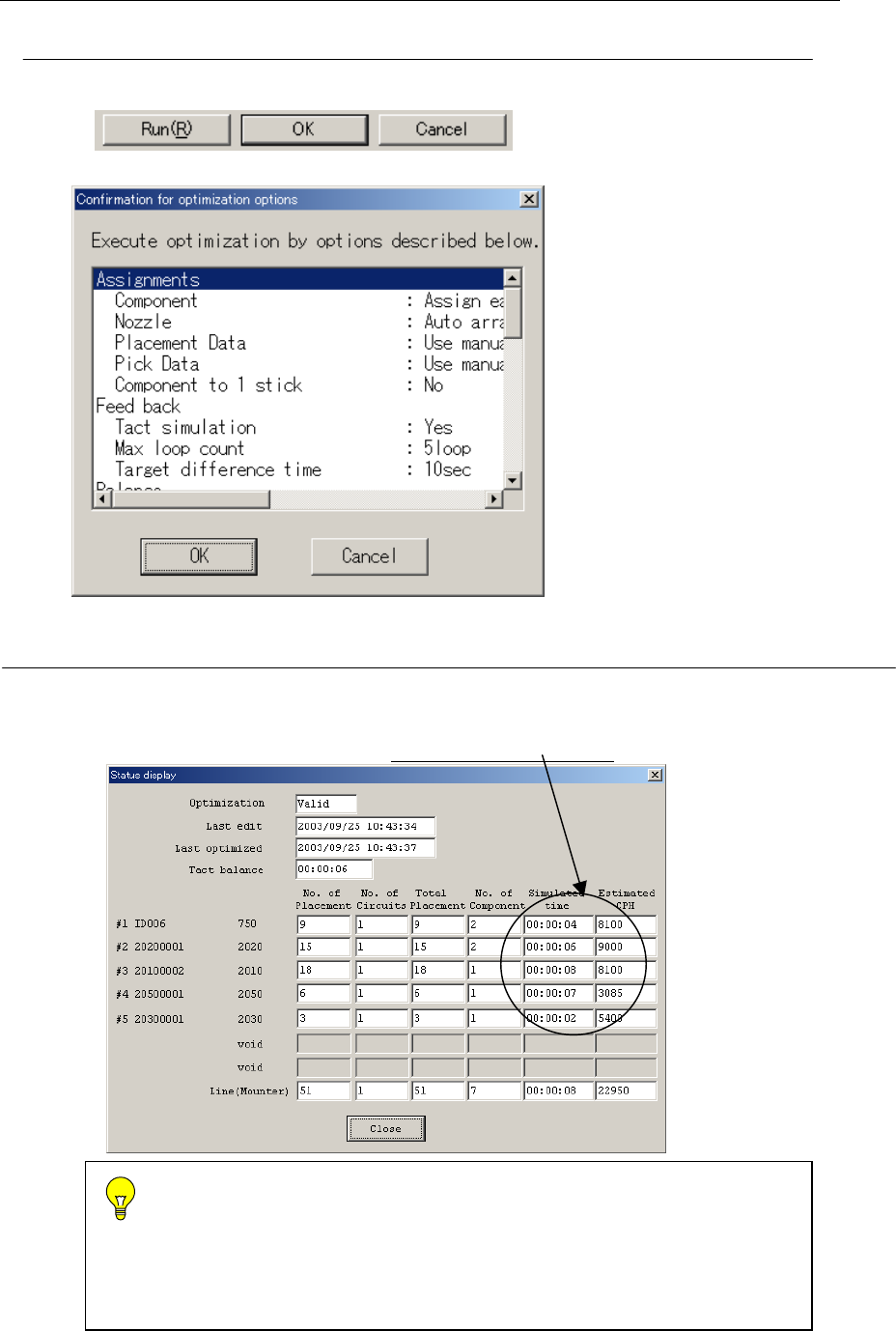

单击「Run(执行)」。
图 3-11-3-1
显示“Confirmation for optimization option(优化执行选项确认)”画面，单击「OK」。
图 3-11-3-2
3-11-4 确认及编辑优化结果
① 确认生产时间
在菜单栏中单击「Optimization(优化)」/「Status display(状态显示)」。
可确认各工位的生产时间
。
图 3-11-4-1
● 生产时间为大致时间，准确时间可在工位实测后确认。
● 根据条件设定，优化会有差异。因此，优化后生产效率低下时，可审视
优化的条件设定。
● 有时因程序编辑问题，工位之间的生产节拍不协调。
对此，应重新调整工位上的“吸取数据”或“贴片数据”设置，执行优
化
，
以统
一
生产节奏
。
第 3 章 编辑程序 Rev03
3-28

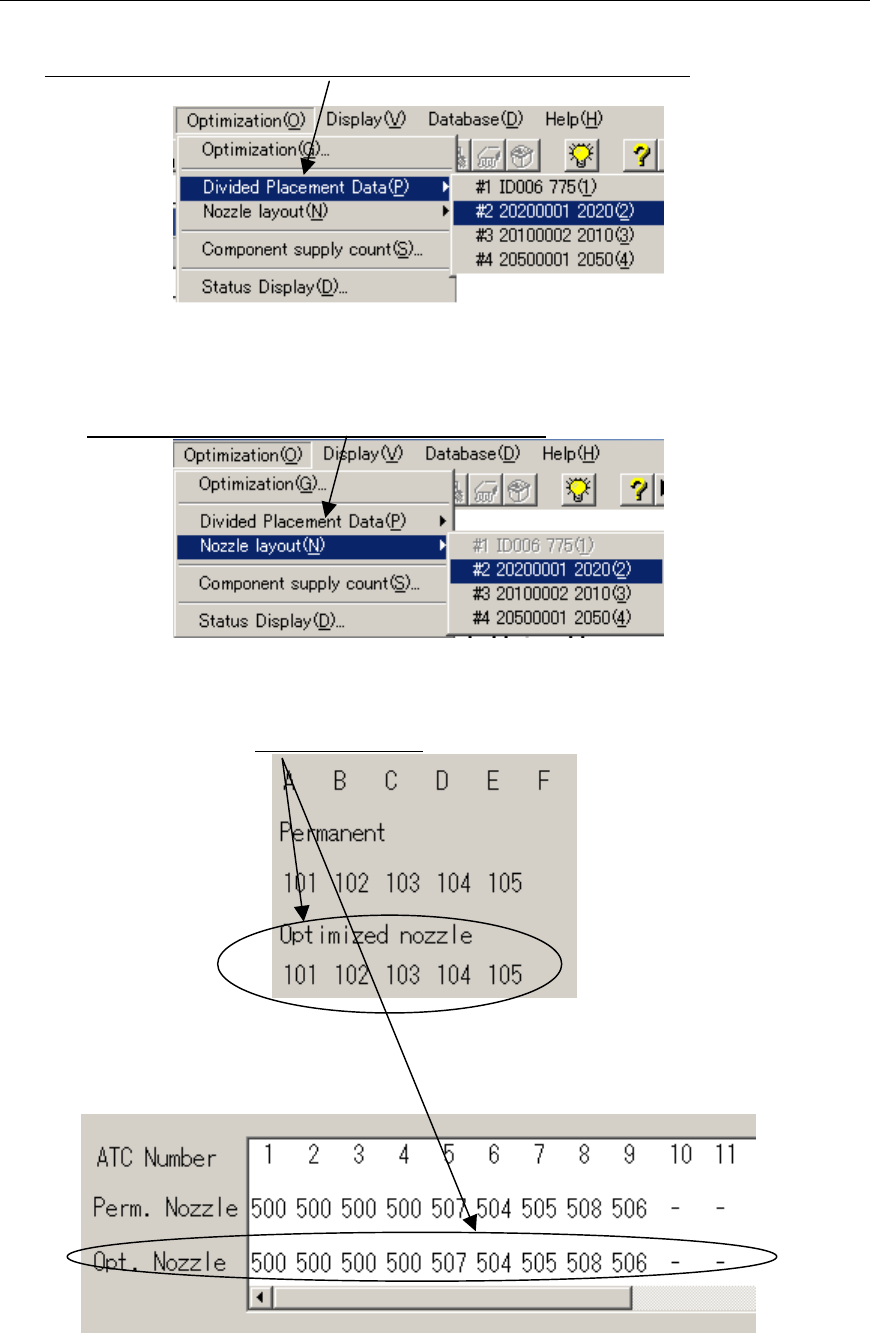

②确认分配贴片数据
单击「Optimization(优化)」/「Divided Placement Data(分配贴片数据)」
，确认各工位的
分配结果。
图 3-11-4-2
③确认吸嘴设计
在优化条件中把吸嘴设计指定为“自动配置”时，应在此确认配置结果，并对其
他工位进行相同设定。
单击「Optimization(优化)」「Nozzle layout(吸嘴设计)」，确认各吸嘴的配置结果。
图 3-11-4-3
<KE700 系列情况下>
这里显示优化结果。
图 3-11-4-4
<FX/KE2000 系列的显示示例>
图 3-11-4-5
第 3 章 编辑程序 Rev03
3-29

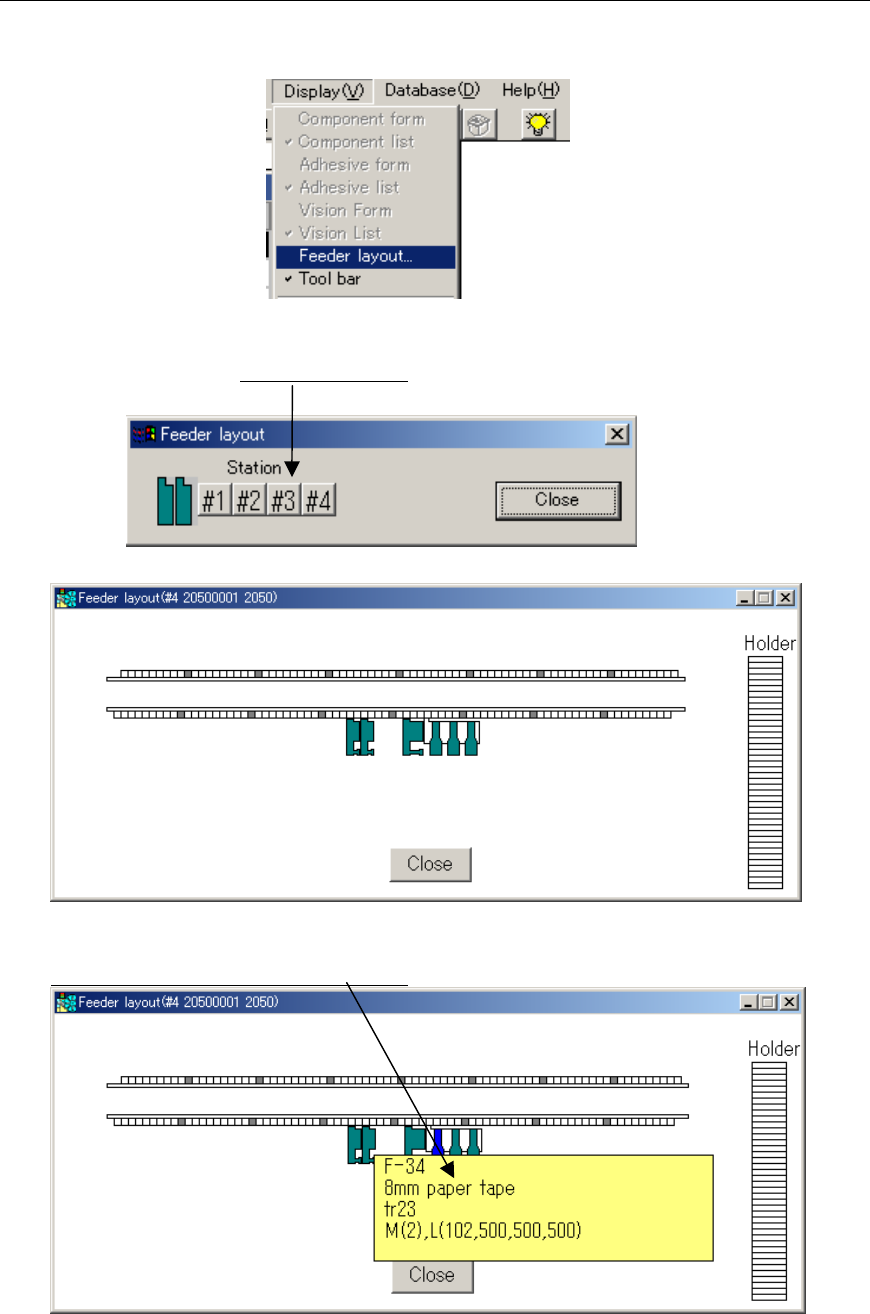

④确认送料器配置
单击「Display(显示)」/「Feeder layout(送料器设计)」。
图 3-11-4-6
显示如下画面，单击要确认的工位号码
。
图 3-11-4-7
显示如下画面。
图 3-11-4-8
将鼠标对准送料器时，显示如下信息。
图 3-11-4-9
