第 3 章 编辑程序 Rev03
3-21
3）Balance(平衡选项)
设定各工位之间保持一致的生产节奏。
以 KE2050 和 KE2060 构成的生产线为例，假若 KE2050 和 KE2060 生产 1 件产品各需
要 50 秒。而 KE2060 准备 1 个托盘元件还需 10 秒钟时间。在这种情况下，效率最高的
优化为： 把 KE2050 生产每件产品设定为 55 秒，KE2060 生产每件 45 秒。
在此处用键盘输入，或用鼠标移动此条来设定。
图 3-11-2-6
● 上述数值为工位之间的比率。
因此 KE2050：KE2060 设定为 50：50 与 70：70 时，比值相同。
● 胶贴剂点胶机和元件实装机用不同颜色显示（灰与蓝），需要分别操作。
4）Area(区域选项)
指定送料器的配置区域。
可将所有送料器配置在工位的前方或后方。
图 3-11-2-7
不选中 Line(生产线)时，可逐个设定各工位。
没选中的是不使用的工位。
生产时不使用的工位，应设定为“空运行模式
”。
第 3 章 编辑程序 Rev03
3-22
5）Feeder arrange(送料器配置选项)
送料器均应配置在所有贴片的坐标中心，才可缩短吸取贴片的距离，以利于缩短贴片
时间。
图 3-11-2-8
●Median point of placements(配置送料器于中心点)
：在 X、Y 坐标上，从小到大排列
各贴片点，在靠近贴片中心点位置上配置送料器。
●Average point of placements(配置送料器于平均点)：在各贴片点坐标的平均点最近处
配置送料器。
图 3-11-2-9 3 点贴片时的送料器配置图
6）Place order(贴片顺序选项)
图 3-11-2-10
● Priority(优先)
◆同时吸取优先
：把同时吸取列为优化的最优先措施。
◆交换吸嘴次数优先
：达到尽量减少吸嘴交换次数的优化目的。
● Data order(输入顺序)
指定按工位数据优化生成的贴片数据排序。
◆按生产程序输入顺序排序
：按工位的贴片数据的输入顺序显示。
◆以优化结果替换
：按工位的贴片数据优化顺序显示。
元件数量多而且在基板上贴片点均匀分布时，两种方法效果相同。一般来说，有远离
的贴片点时，取“中心点”最佳；否则取 “平均点”较好。
一旦替换为优化顺序后，按输入顺序排列的数据将自动消失。建议在
执行 注意 执行优化前，以其它文件名作备份。
第 3 靠近的贴片点
第 2 靠近的贴片点
（
此时为中
心
点
）
最近的贴片点
选择“配置送料器于中心
点”时的送料器配置。
（以中心点为基准配置）
选择“配置送料器于平均点”
时的送料器配置。（以各贴片
点平均坐标为基准配置）
第 3 章 编辑程序 Rev03
3-23

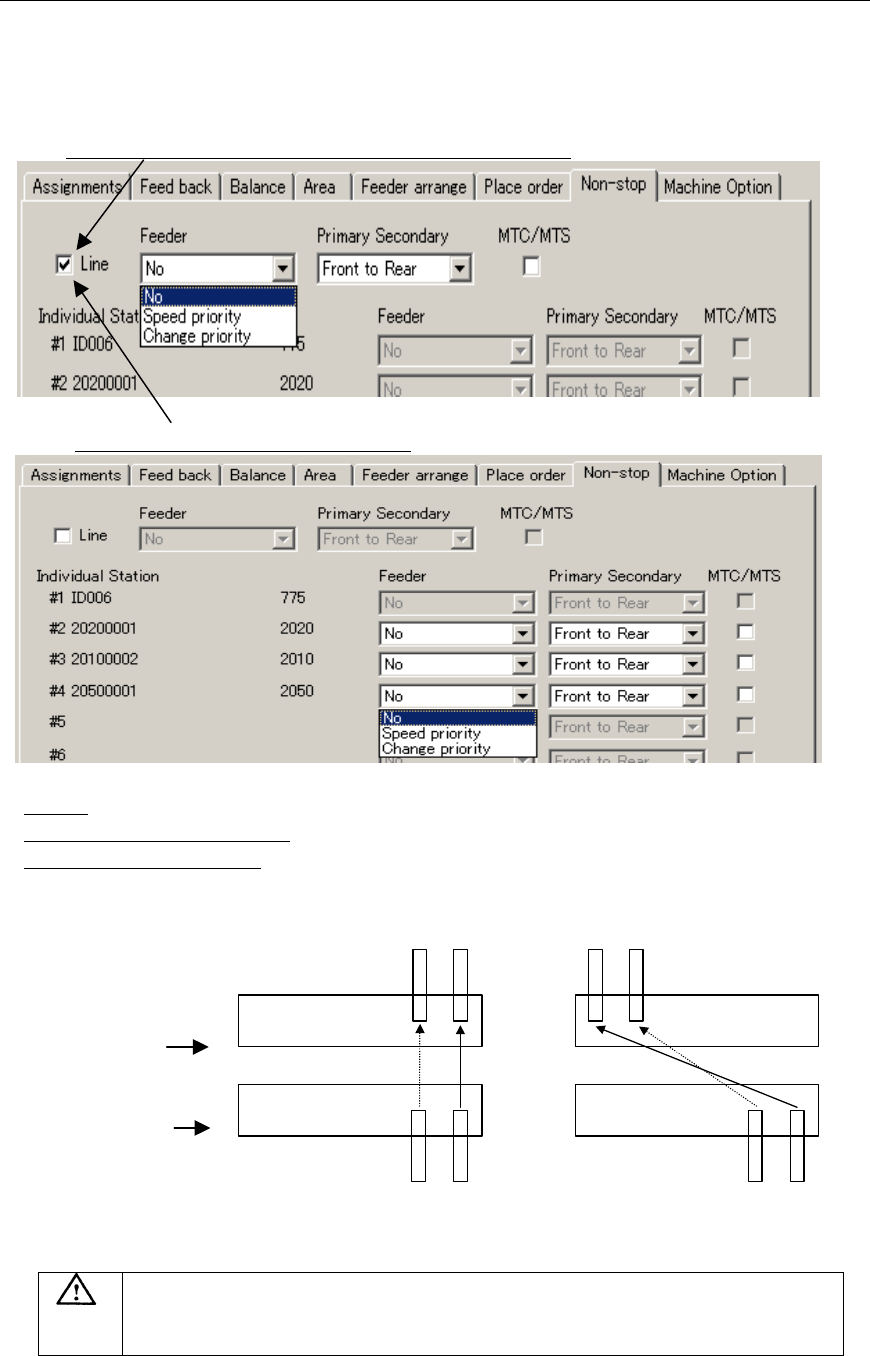

7）Non-stop(连续生产选项)
可指定在全生产线或具体工位执行优化，实现连续生产（本功能为选项，在送料器台
的前方或后方设置同一元件、使之可交换元件，不中断生产）。
选中 Line（生产线）时，为设定全生产线连续生产优化。
图 3-11-2-11
不选中时，可对各个工位作具体设定。
图 3-11-2-12
●No(否)
：不实行不间断生产的优化。
●Speed priority(生产速度优先)
：以缩短生产速度为优先的元件配置（前后方以线对称）。
●Change priority(交换优先)
：以缩短交换时间为优先的元件配置（前后以点对称）。
图 3-11-2-13
注意
请注意：KE-710~740 点胶机不能指定优化。此外，生产线有 KE760、KE2020、
KE2060、KE2060R, FX, CX 系列时，因贴片头构造不同，如选择“交换优先”，
可能在“数据一致性检查”时出现错误。
線対称でｺﾋﾟｰした場合
F-79
F-75
R-79
R-75
点対称でｺﾋﾟｰした場合
F-79
F-75
R-5
R-1
〈速度优先〉 〈交换优先〉
前方
后方
