7-4 ASCII 转换
将实绩统计文件（后缀：GTR）转换成 ASCII 文件（后缀：CSV）。转换后，可用其它软
件（EXCEL 等）分析统计数据。ASCII 文件的内容由生产线综合数据、对应生产线的元件信
息、工位信息、对应工位的元件信息等 4 部分数据组成。
单击「File（文件）」/「ASCII conversion（ASCII 转换）」
。
指定转换源文件
和转换目标文件名，单击「Convert(转换)」。
图 7-4-1 图 7-4-2
7-5 实绩统计表
在「Production result totalization(实绩统计)」启动画面中，有“Program Name(程序名称)”的
表格，栏内显示生产开始和结束的预定时间（仅显示在「生产计划」中设定了预定时间的文件），以
及实绩时间。
以“H5H”文件设定生产时，“预定”栏内为空白
。
图 7-5-1
第 7 章 实绩集计 Rev00
7-6
7-6 圆饼图
显示生产线和各工位的生产率。
１）显示圆饼图。
单击「Display（显示）」/「Pie chart（圆饼图）」
。
图 7-6-1
显示圆饼图的画面。
图 7-6-2
● Total prod. time(总生产时间)
：从下载开始至上传的时间
● Line Arrangement Time(生产线准备时间)
：从下载开始至生产开始（按启动钮）的时间
● Line Execution Time(生产线实施时间)
：实施时间的累计（总生产时间-生产线准备时间
-生产线停止时间）
第 7 章 实绩集计 Rev03
7-7

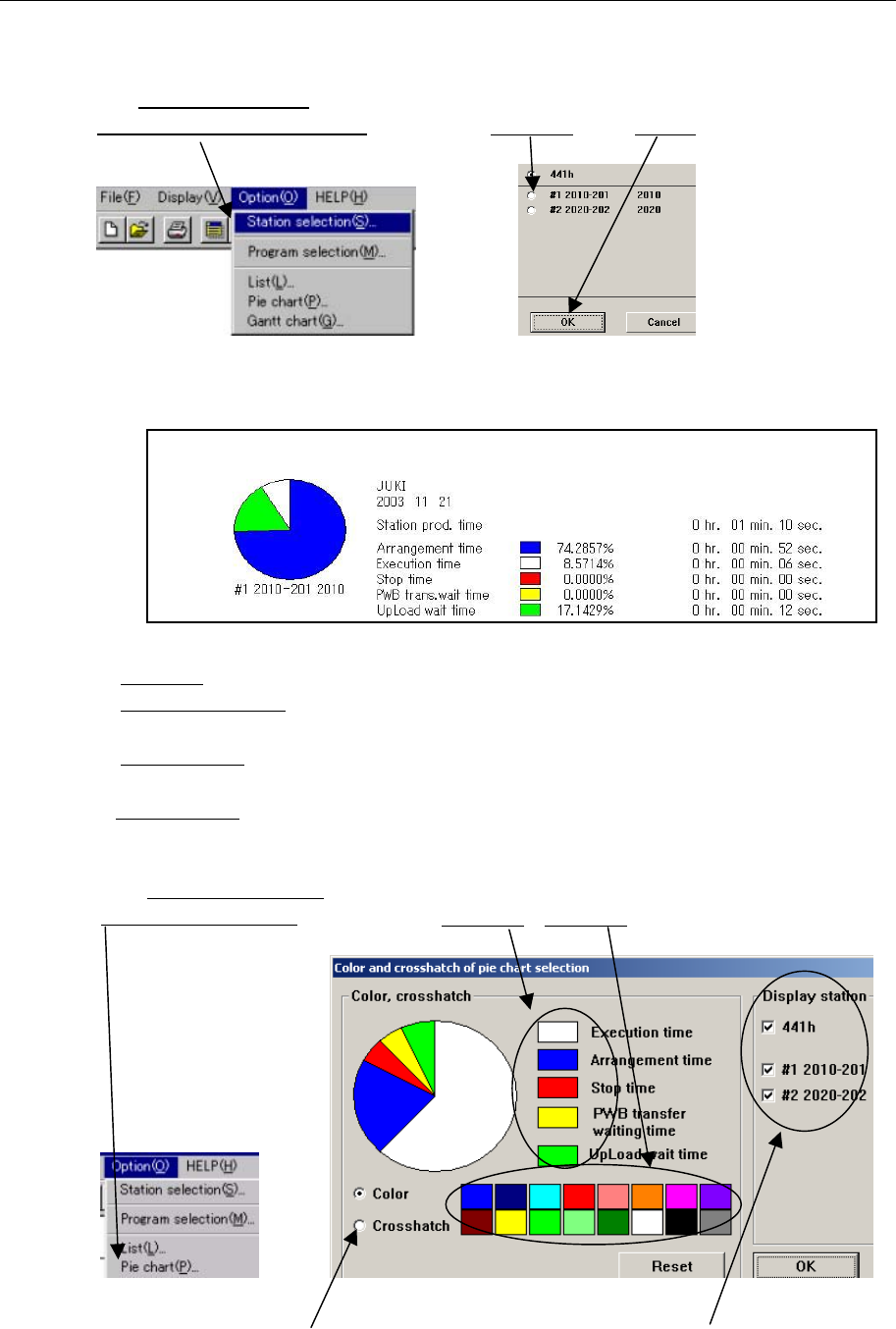

2）显示各个工位的圆饼图。
单击「Option(选项)」/
「Station selection(工位选择)」
。 选择工位，单击「OK」。
图 7-6-3 图 7-6-4
显示所选择的圆饼图。
图 7-6-5
● 停止时间
：因出现错误，工位停止运行的时间（在 KE710/720、KD770 上使用）。
● 基板传送等待时间
：从基板传送至生产开始以及生产结束至基板传送的时间
（在 KE730/740/750/760/2010/20/30/40/50(R)/55R/60(R)/FX-1(R)/CX-1、KD775 上使用）
● 生产中断时间：暂停和非正常停止时间
（在 KE730/740/750/760/2010/20/30/40/50(R)/55R/60(R)/FX-1(R)/CX-1、KD775 上使用）
●上传等待时间：工位结束生产后各工位开始上传至上传结束的时间。
3）设定圆饼图显示颜色
单击「Option（选项）」/
「Pie chart（圆饼图）」
。 选择此处后设定颜色。
图 7-6-6 图 7-6-7
印刷时显示为网纹状态（在画面上不显示为网纹）。 指定适用变更显示的工位。
