第六章 生产 Rev00
6-2
6-2 生产画面
双击 Production(生产)
。
图 6-2-1
显示生产画面。
图 6-2-2
工位出现错误时，这里亮红灯。
通过信号灯判断工位的状态。
可知到完成生产还需多长时间：
从第二件基板生产开始计时，第三件基板生产时显示第二件
基板的生产时间，以此类推，用最后 1 件基板的生产时间乘
以剩余基板件数，即可得出到完成生产还需多少时间。
第六章 生产 Rev00
6-3
6-3 打开生产文件
生产文件有：编辑程序生成的“H5H”类，和由生产计划生成的“GAR”类型（实绩文件类型），
可从中选择。
使用多种程序预约的“GAR”类型文件时，在第一个程序生产结束后，第二个程序自动传送到
工位。
单击「File(文件)」/「Open(打开)」
。
图 6-3-1
可选择的文件类型如下。
表 6-3-1 生产程序文件类型
文件类型 内容 备注
*.GAR
是用 HLC 的生产计划生成的实绩文件。
预约文件（GPR）优化后自动生成 GAR。
与预约文件（.GPR）文件名相同。
*.H5H 是用 HLC 生成的生产程序文件。
旧 HLC 文件（G2H、G3H、G4H、H4H）
为旧版本生成的文件，需要「编辑程序」
读出、执行优化后再使用。
HLC 设定的元件数量，需在“生产计划”里设定。
单击「文件」/「打开」指定生产程序时，元件数量被初始化，保存在实绩文件里。
第六章 生产 Rev00
6-4

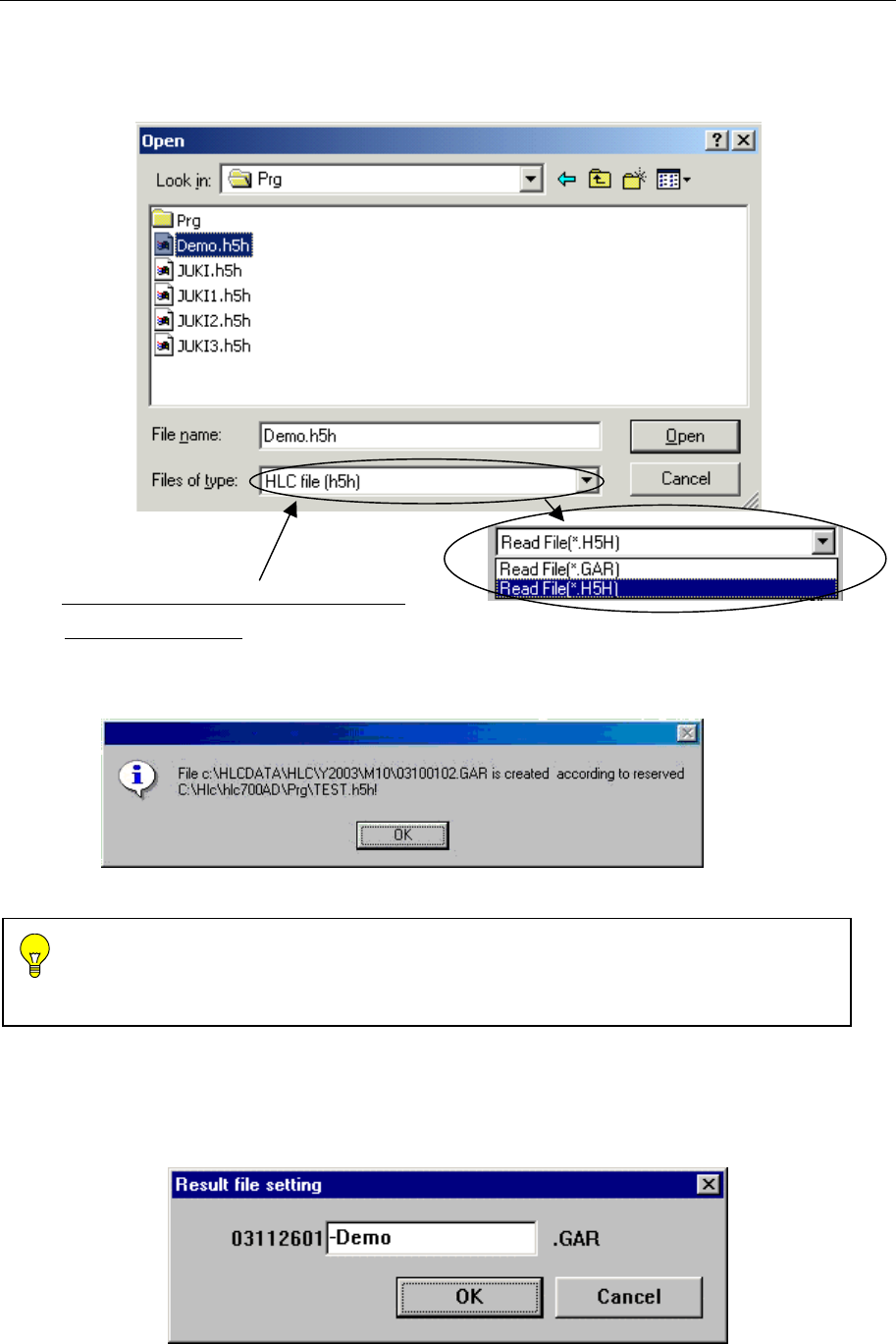

1） 选择生产程序文件（H5H 形式）时
选择生产文件，单击「Open(打开)」。
图 6-3-2
可选择 HLC 类型文件（H5H）和 HLC
实绩文件（GAR）。
显示如下提示后，单击“OK”。
图 6-3-3
在「文件」/「环境设定」/「设定用户」的复选框上选中“实绩文件设定”（参见 6-7-3 章）时，
可以追加文件名，参见图 6-3-4。
输入文件名（最多 9 个字符）后，单击「OK」。
图 6-3-4
在“c:\hlcdata\jukidemo\y2001\03”文件夹中生成实绩文件，名为“01032901.gar”，保存
了有关的生产管理信息。需要了解生产管理信息时，可选择「实绩统计」 “01032901.gar”。
