NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-89

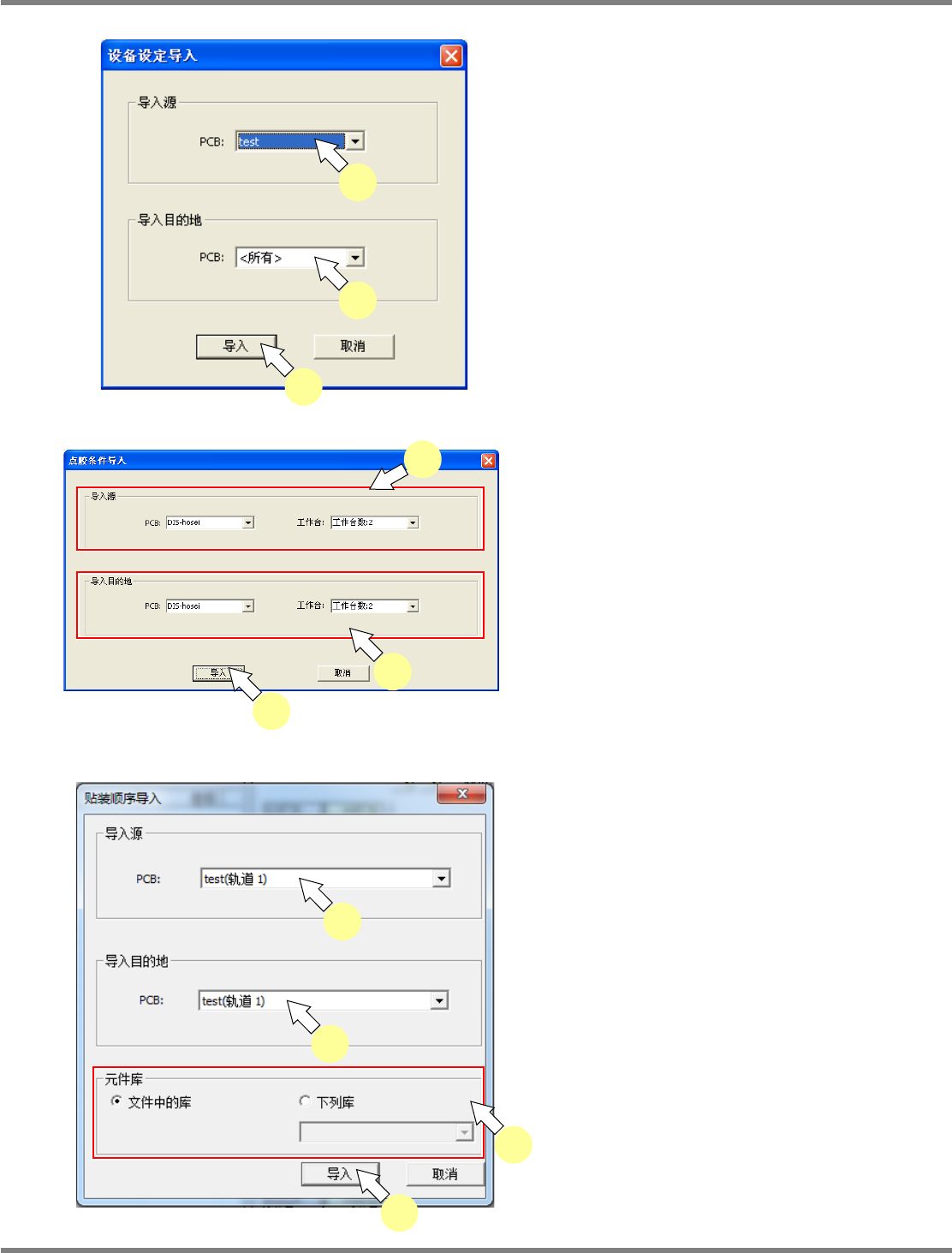

设备设定导入
1
指定导入源的
PCB
。
2
指定导入目的地的
PCB
。
3
点击
[
导入
]
。
点胶条件导入
1
指定点胶源
PCB
、工作台。
2
指定导入目的地
PCB
、工作台。
3
点击
[
导入
]
。
贴装顺序导入
1
指定导入源的
PCB
。
2
指定导入目的地的
PCB
。
3
选择元件库。
4
点击
[
导入
]
。
Project070207S-04C00
3
1
2
Project070207S-05C00
3
1
2
Project070207S-09C00
1
4
3
2
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-90 EJS9AC-MB-07P-35
显示项目
项目
说明
‘
导入源
’
‘PCB’
指定成为导入源的
PCB
。
包含独立贴装设备时，在显示轨道编号的同时还将连同显示
PCB
名。
当导入源文件为
CM/DT
生产数据或
PanaPRO Mix
文件时，不
显示。
‘
导入目的地
’
‘PCB’
指定成为导入目的地的
PCB
。
包含独立贴装设备时，在显示轨道编号的同时还将连同显示
PCB
名。
‘
元件库
’
指定配置哪个元件库的元件。
当在指定的元件库中不存在元件时，将显示确认对话框。
• [
文件中的库
] :
使用导入文件内的元件库。
当指定了
CM/DT
生产数据时，将以暗灰色显示。
• [
下列库
] :
使用从下拉菜单中选择的元件库。
按钮
项目
说明
[
导入
]
开始导入。
[
取消
]
中止导入后，关闭窗口。
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-91
导入后的操作
在导入后，需要根据下述模式分别操作。
存在新元件，并将新元件的配置托付给最佳化时
1.
勾选最佳化选项的
[
贴装点的供给位置固定
]
。
*1
2.
如果在供料器、吸嘴配置方面存在禁止事项，则进行相应的设定。
3.
实施最佳化。
存在新元件，并由自己进行新元件的配置时
1.
在供料器配置画面上配置新元件。如果在吸嘴更换器上没有所需的吸嘴，则配置相应
的吸嘴。
2.
勾选最佳化选项的
[
贴装点的供给位置固定
]
。
*1
3.
如果在供料器、吸嘴配置方面存在禁止事项，则进行相应的设定。
4.
执行模拟。
如果针对导入目的地数据，导入源数据的配置发生不足时，将在模拟后显示
“
因为对象元件的卷带
数不足，所以无法配置元件。
”
的错误信息。这时，在配置对象元件后再次执行模拟，或者执行①
的操作即可解决。
不存在新元件时
1.
勾选最佳化选项的
[
贴装点的供给位置固定
]
。
*1
2.
执行模拟。
*1 :
关于最佳化选项
[
贴装点的供给位置固定
]
和
[
贴装点的供给位置固定
]
相同，不能与最佳化选项
[
由同一个供料器供给多个区块上的同一
个元件
]
共享。
使用
[
贴装点的供给位置固定
]
执行最佳化或模拟时，需要将
[
由同一个供料器供给多个区块上
的同一个元件
]
的复选框设为
OFF
。
