NPM-DGS 程序手册 7.5 吸嘴装配画面 Page 7-142 EJS9AC-MB-07P-35 7.5 吸嘴装配画面 通过吸嘴装配画面进行吸嘴装配状态 的确认和更改。 请在项目栏的 ‘ 动作 ’ 的 ‘ 视图 ’ 中选择 [ 吸嘴装配 ] 。 ① 吸嘴一览 显示吸嘴一览和其剩余数 ( 在仓库中所设定的数量 装配到吸嘴交换器的数量 ) 。 ② 吸嘴装配 显示吸嘴装配。也可进行吸嘴装配的 更改。 缩放功能 更改吸嘴装配的显示…
NPM-DGS
程序手册
7.4
供料器装配画面
EJS9AC-MB-07P-35 Page 7-141
将在货盘数据上追加配置元件。追加范围为
No1
～
No10
。
需要删除时，点击元件名后按
BackSpace
或
Delete
键即可删除。
6
设定货盘的位置。
在文本框中输入
X
坐标、
Y
坐标的值。
7
点击
[
确定
]
。
将保存货盘数据后关闭货盘编辑画面。
Project070300S-43C0
6
7
Project070300S-42C00
2
NPM-DGS
程序手册
7.5
吸嘴装配画面
Page 7-142 EJS9AC-MB-07P-35
7.5
吸嘴装配画面
通过吸嘴装配画面进行吸嘴装配状态的确认和更改。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
吸嘴装配
]
。
① 吸嘴一览
显示吸嘴一览和其剩余数
(
在仓库中所设定的数量
装配到吸嘴交换器的数量
)
。
② 吸嘴装配
显示吸嘴装配。也可进行吸嘴装配的更改。
缩放功能
更改吸嘴装配的显示倍率。
(
放大
)
:
每点击一次按钮，即可随时放大显示。
(
缩小
)
:
每点击一次按钮，即可随时缩小显示。
[Ctrl]
键
+
鼠标滚轮
:
以光标为中心放大、缩小显示。
‘
机器
’
在显示生产线全体和显示特定设备之间进行切换。
[<
所有
>]
:
显示生产线全体。
[(
机器名
)]
:
只显示所选择的设备。
‘
产品
’
切换要显示哪个生产数据。
[<
所有
>]
:
显示所有的生产数据。
[(
生产数据
)]
:
显示所登录的生产数据组，或者只显示生产数据。
Product070400S-01C03
1
2
NPM-DGS
程序手册
7.5
吸嘴装配画面
EJS9AC-MB-07P-35 Page 7-143
全固定按键、解除全固定按键
(
全固定
)
:
固定现在在交换器和吸头上装配的所有吸嘴。
(
解除全固定
)
:
解除所有的固定。
空位置全禁止按钮、解除全禁止按钮
(
全禁止
)
:
将当前的吸嘴交换器的空位置全部设定为禁止使用。
(
解除全禁止
)
:
解除所有的禁止使用。
右击菜单
项目
说明
[
拆下吸嘴
]
拆下配置的吸嘴。
[
吸嘴固定
]
固定配置的吸嘴。
[
禁止使用
]
禁止使用选择的吸嘴交换器。
[
吸嘴编辑
]
显示吸嘴的编辑画面。

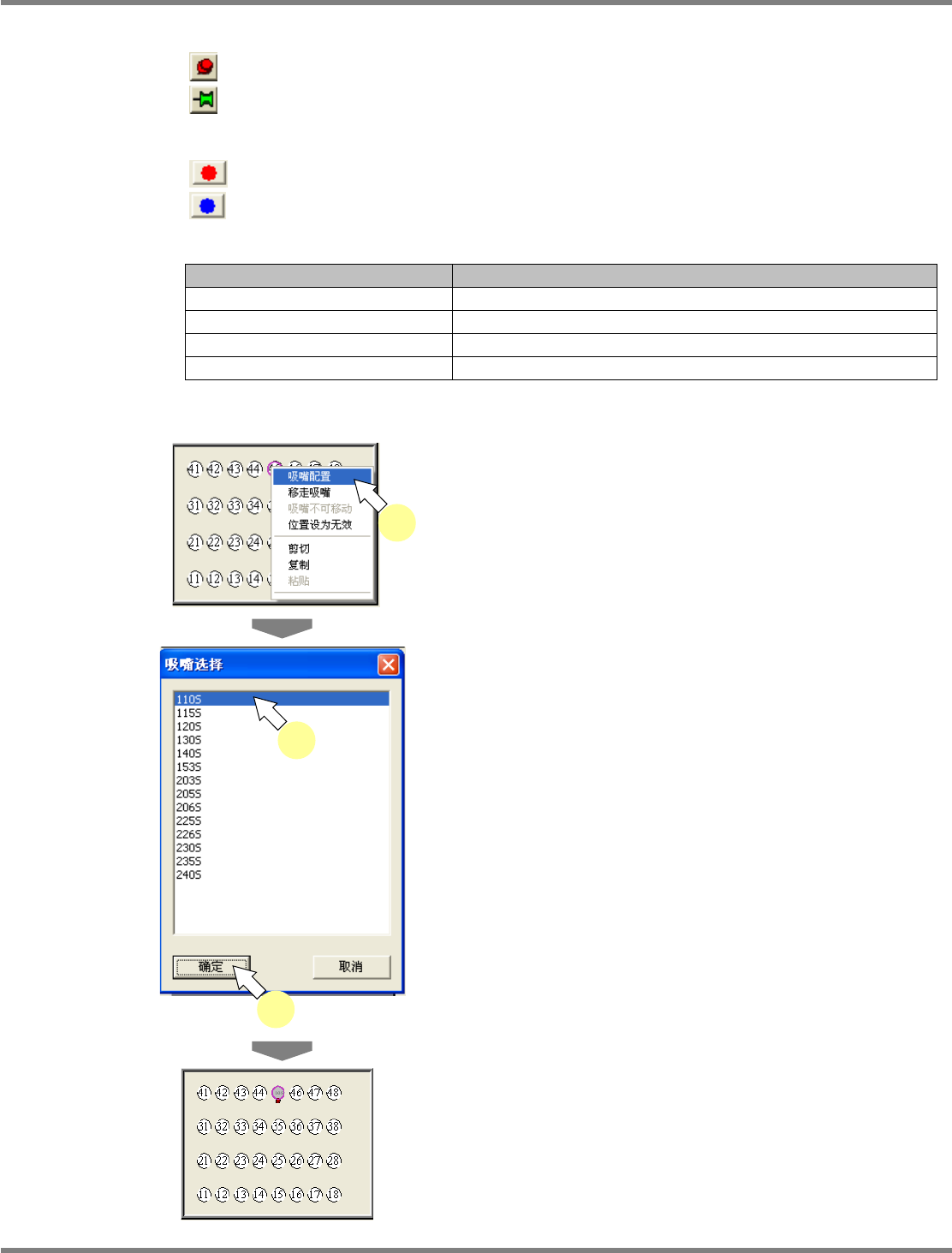

吸嘴的配置
1
右点击需要配置的位置后，选择
[
吸嘴
配置
]
。
2
选择进行配置的吸嘴后，点击
[
确定
]
。
3
将会配置吸嘴。
在配置目的地上指定了吸头时，还将会自动地
在交换器上配置吸嘴。
WS000027
1
WS000029
WS000028
2
2
