NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-179
7.7.9
移动指定贴装点
在最优化之后，可将分配的贴装点移动到其他插槽。另外，没有分配的贴装点也可配置到插槽上。
1
从基板示意图的显示部或列表显示部
的某一方中选择需要移动的贴装点。
选择多个项目时，在按住
[Shift]
键或
[Ctrl]
的同时
选择即可。
2
选择右击菜单中的
[
从选中的插槽移动
XXXX
实装点
]
。
显示出
<
移动实装点
>
画面。
在选择多个项目时，如果选择了不同的元件，
将会显示警告信息。
3
从下拉菜单中指定
‘
工作台
’
。
将不会显示与所选择元件和供给类型
(
托盘
/
工作台
)
不同的工作台。
所选择的贴装点为独立贴装、交互
(
前轨道
)
、交
互
(
后轨道
)
的工作台时，将不会显示无法在该插
槽使用的工作台。
将不显示在工作台模式选择了空过的工作台。
<
最优化选项
>
画面的
‘
为所有区块使用同样的
吸着
’
设定为有效时，移动的贴装点数将以区块
数倍数移动。
Product070709S-03C00
3
Product070709S-01C00
1
1
Product070709S-02C00
2
NPM-DGS
程序手册
7.7
基板画面
Page 7-180 EJS9AC-MB-07P-35

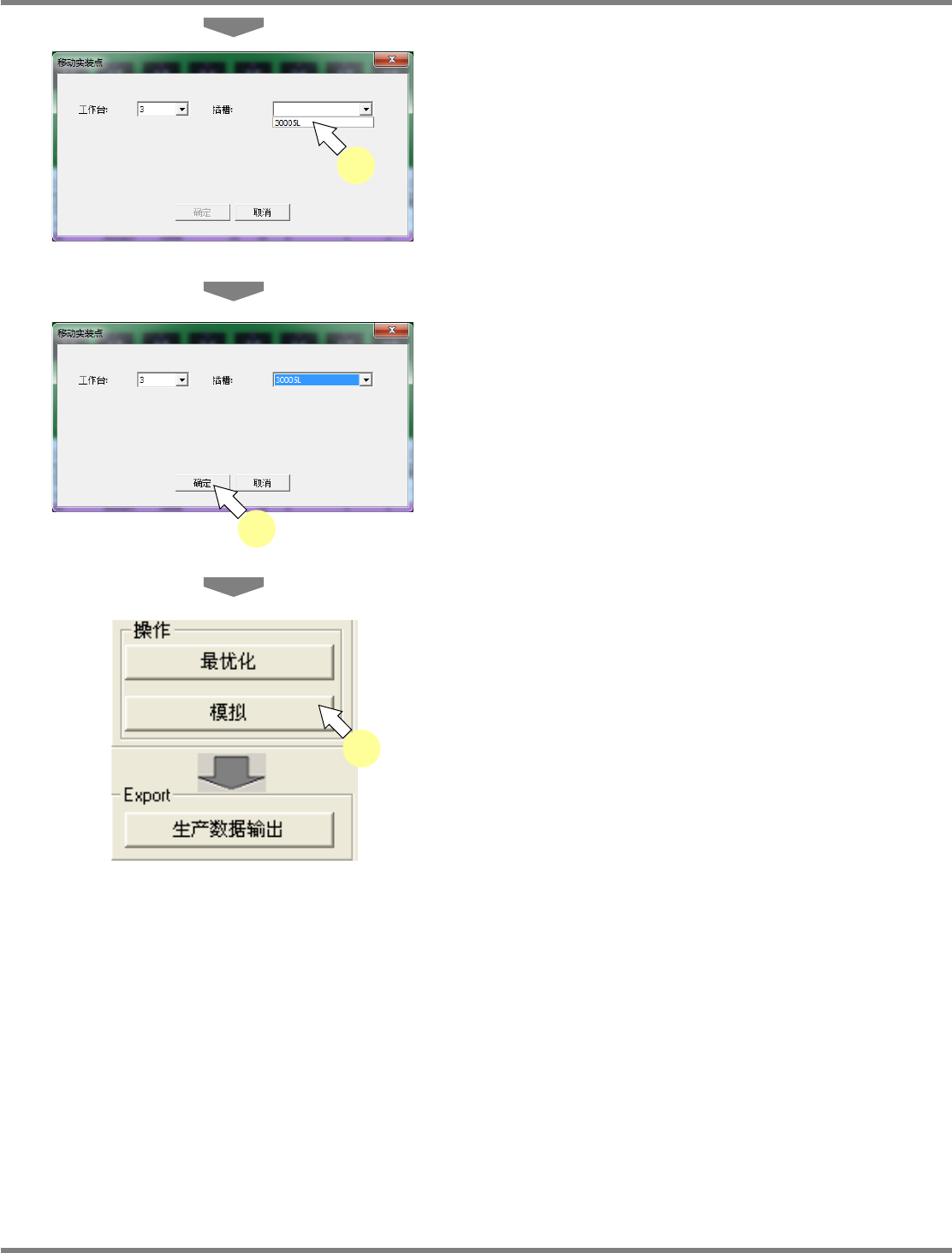

4
通过下拉菜单指定
‘
插槽
’
。
当不存在配置了相同元件的插槽时，无法指定
插槽。
5
点击
[
确定
]
。
如果在插槽处于空白状态时点击
[
确定
]
，将在移
动处的空插槽上配置最小的序号。
6
点击
[
模拟
]
。
执行最优化，即会重新分配所移动的贴装点，
而所设定的贴装点将会返回到原状。请不要执
行最优化。在变更了供料器配置而需要执行最
优化的情形下，请暂时先执行最优化后，再移
动贴装点数。
Product070709S-04C00
4
Product070709S-05C00
5
Project070300S-36C00
6
NPM-DGS
程序手册
7.8
装配规则画面
EJS9AC-MB-07P-35 Page 7-181
7.8
装配规则画面
通过装配规则画面设定元件的装配规则
(
将符合某一种规则的元件装配到特定的机器
/
基台上
)
。请
在项目栏的
‘
设置
’
中选择
[
装配规则
]
。

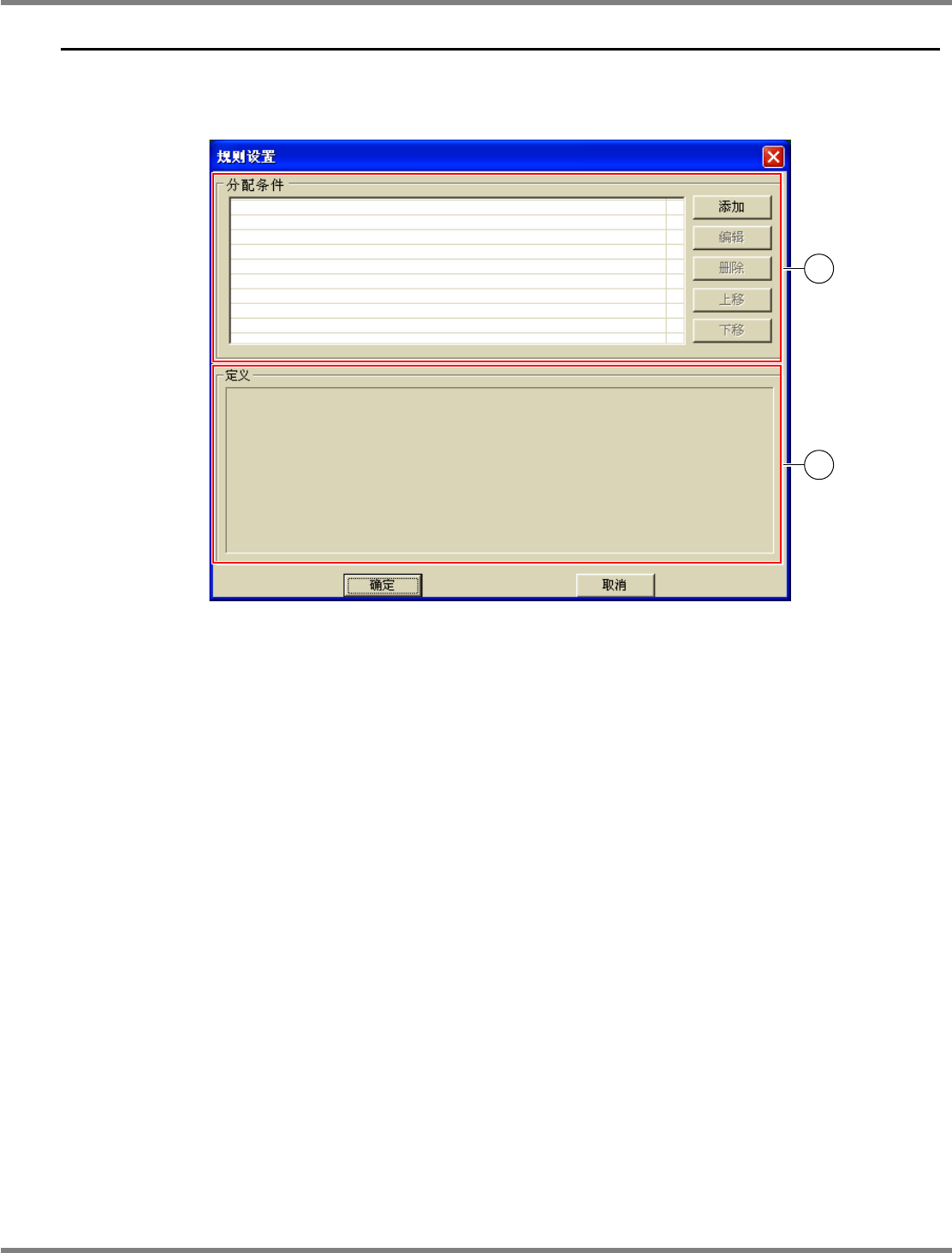

① 规则
显示现在所定义的装配规则一览。
从优先度最高的规则起，由上往下显示在一览中。
[
添加
]
:
新添加装配规则。
[
编辑
]
:
编辑在一览中所选择的装配规则。
[
删除
]
:
删除在一览中所选择的装配规则。
[
上移
]
:
提升在一览中所选择的装配规则的优先度。
[
下移
]
:
降低在一览中所选择的装配规则的优先度。
② 定义
显示在一览中所选择的装配规则的内容。
Product070700S-01C00
1
2
