NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-72 EJS9AC-MB-07P-35
5
从批量名的下拉菜单中选择
PCB
组或
批量名。
当批量名选择了
‘
文件
’
时，将在文件内显示准
备组。
6
从
‘
准备后
’
选择
‘
现在的数据
’
或
‘
文
件
’
。
选择了
‘
文件
’
时的步骤，与步骤
3 ~ 4
相同。
7
选择对象批量名。
8
通过
‘
选项
’
设定输出内容。
9
从
‘
准备替换对象
’
中选择执行输出的工
作台。
10
点击
[
确定
]
。
显示出
<
打印预览
>
画面。
Product070210S-06C01
5
Product070210S-07C01
7
6
Product070210S-08C01
8 9
10
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-73

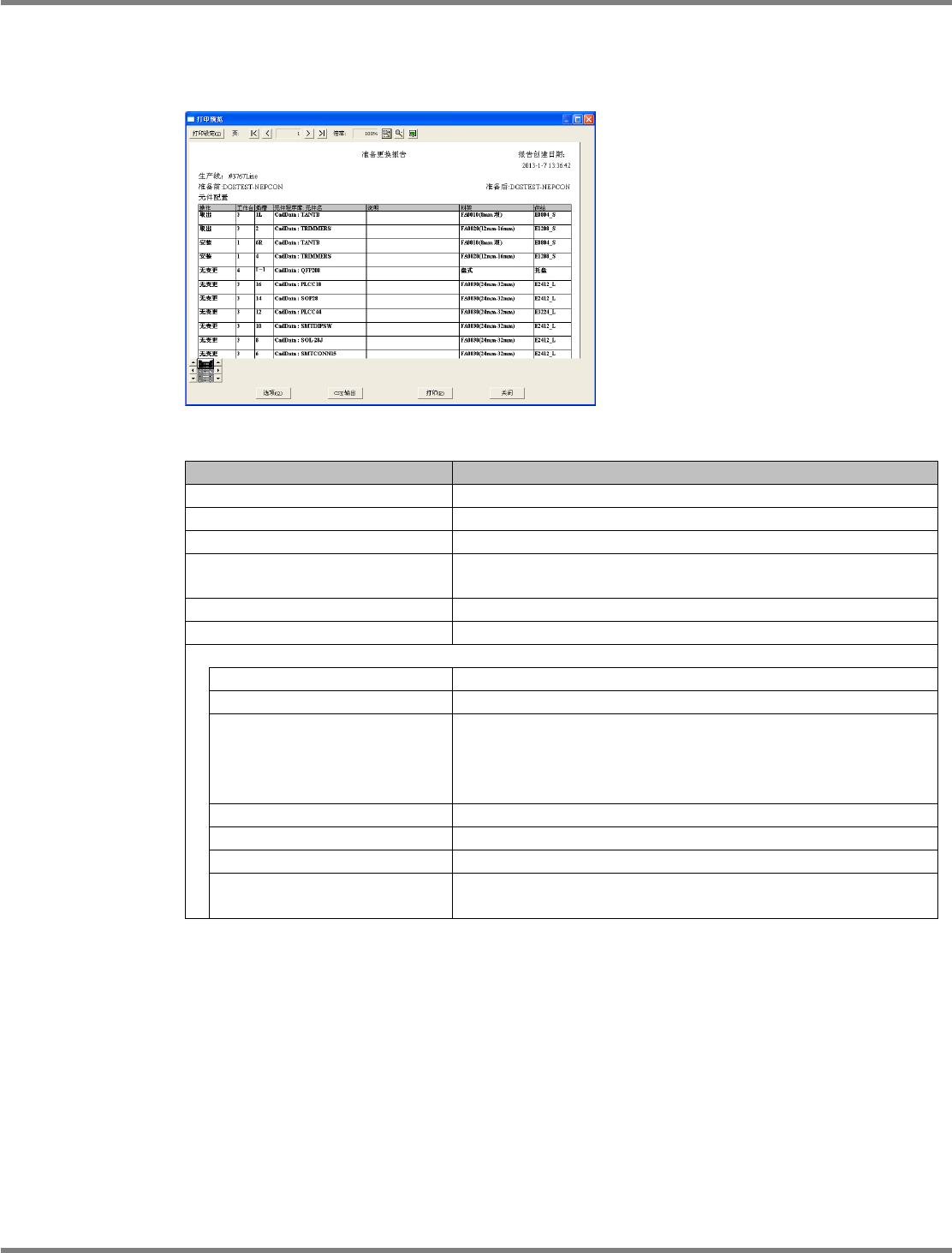

② 打印预览画面
在打印预览画面上，显示比较了准备前后的元件
/
吸嘴配置的结果。
供料器配置信息
显示项目
项目
说明
‘
页
’
显示页号。
‘
倍率
’
显示打印预览的显示倍率。
‘
报告创建日期
’
显示创建报告的日期时刻。
‘
生产线
’
显示生产线名称。当在准备更换报告中，在准备更换对象之前或
之后选择时，将在生产线名称后显示
(‘
前
’ / ’
后
’)
。
‘
准备前
’
显示准备前的生产数据名与批量名。
‘
准备后
’
显示准备后的生产数据名与批量名。
元件配置信息
‘
操作
’
显示准备替换的操作。
‘
工作台
’
显示工作台编号。
‘
插槽
’
显示插槽序号。使用副插槽的元件，将在插槽序号后显示
( ‘L’ /
‘R’ )
。
为托盘元件时，将在插槽序号之前显示
‘T’
。以托盘
A
或托盘
B
的形式显示时，将以
( ‘TA’ / ‘TB’ )
方式标注。
‘
元件程序库
:
元件名
’
显示元件程序库与元件名。
‘
说明
’
显示设定在元件上的说明。
‘
料架
’
显示料架。
‘
供给
’
显示供给类型。供给为横向卷带时，在供给类型的下方显示引线
弯曲间隔的值。
Product070210S-09C01
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-74 EJS9AC-MB-07P-35
按钮
项目
说明
[
打印设定
]
进行印刷设定。
显示印刷预览的打头页。
显示印刷预览的前一页。
显示印刷预览的下一页。
显示印刷预览的最后一页。
扩大印刷预览的显示倍率。
缩小印刷预览的显示倍率。
返回到原来的印刷预览的显示倍率。
[
选项
]
进行准备替换选项的设定。
[CSV
输出
]
以
CSV
文件输出准备替换信息。
[
打印
]
打印准备替换信息。
[
关闭
]
关闭印刷预览画面。
