NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 EJS9AC-MB-13P-30 Page 13-75 13.2.10 支撑销干涉检查 在这项功能下，能够对支撑销是否与 支撑销面的元件相干涉进行检查 。 发生干涉的条件 支撑销的外径 15 mm 内 : 元件高度超出 6 mm 时 支撑销的内径 8 mm 内 : 存在元件的全部场所 1 点击 ‘ 引线配置区域 ’ 的 [ 干涉检查 ] 。 将显示 < …
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-74 EJS9AC-MB-13P-30

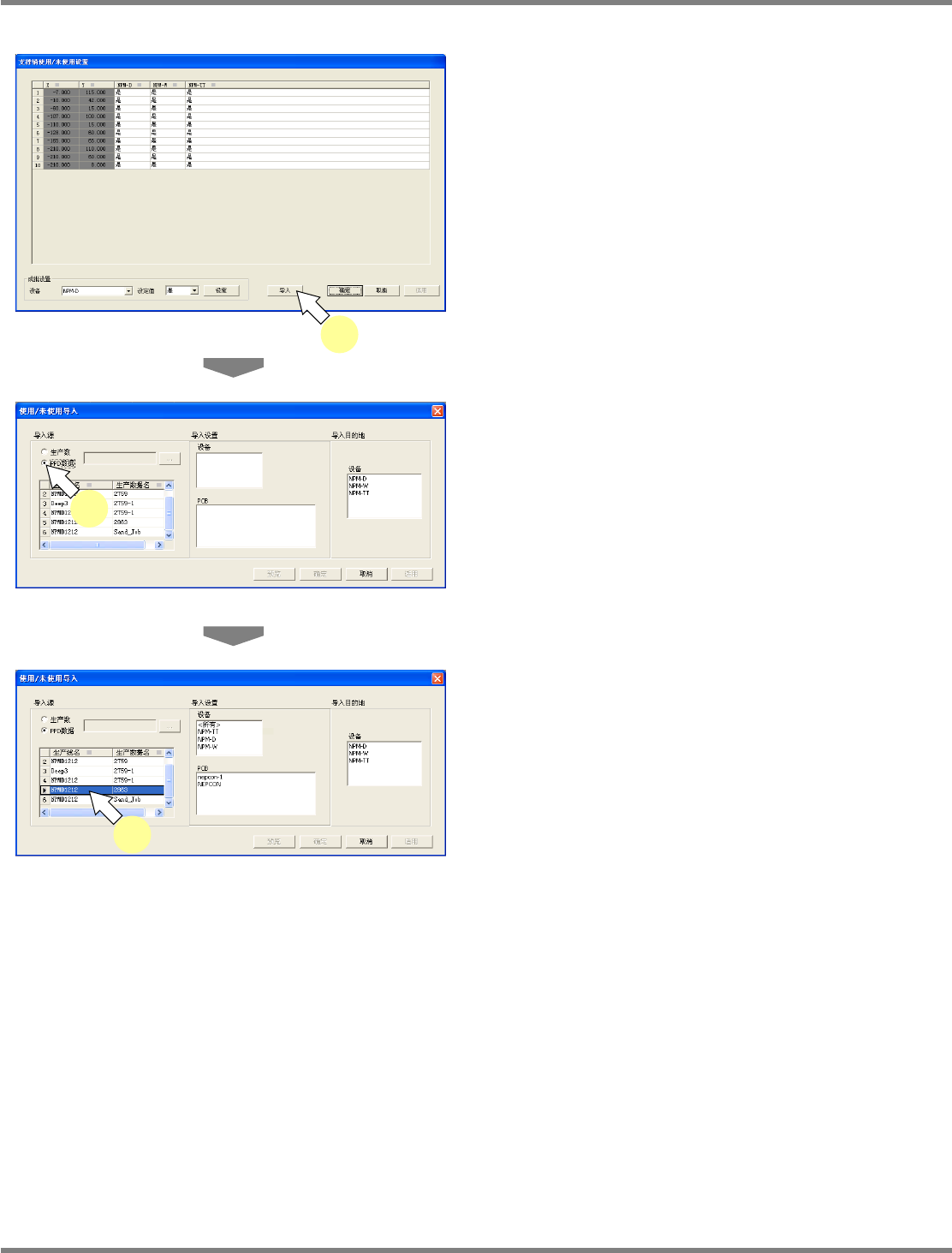

② 从
PPD
数据的导入
1
点击
[
导入
]
。
显示出
<
使用
/
未使用导入
>
画面。
2
对
‘
导入源
’
选择
‘PPD
数据
’
。
即可一览显示
PPD
管理员所管理的生产数据。
3
选择需要导入的生产数据。
将会在导入设定画面上一览显示包含在生产数
据中的
PCB
一览。
4
执行
‘
①
从生产数据的导入
’
的步骤
6.
~ 10.
来进行导入。
Howto130207S-13C00
1
Howto130207S-20C00
2
Howto130207S-21C00
3
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-75

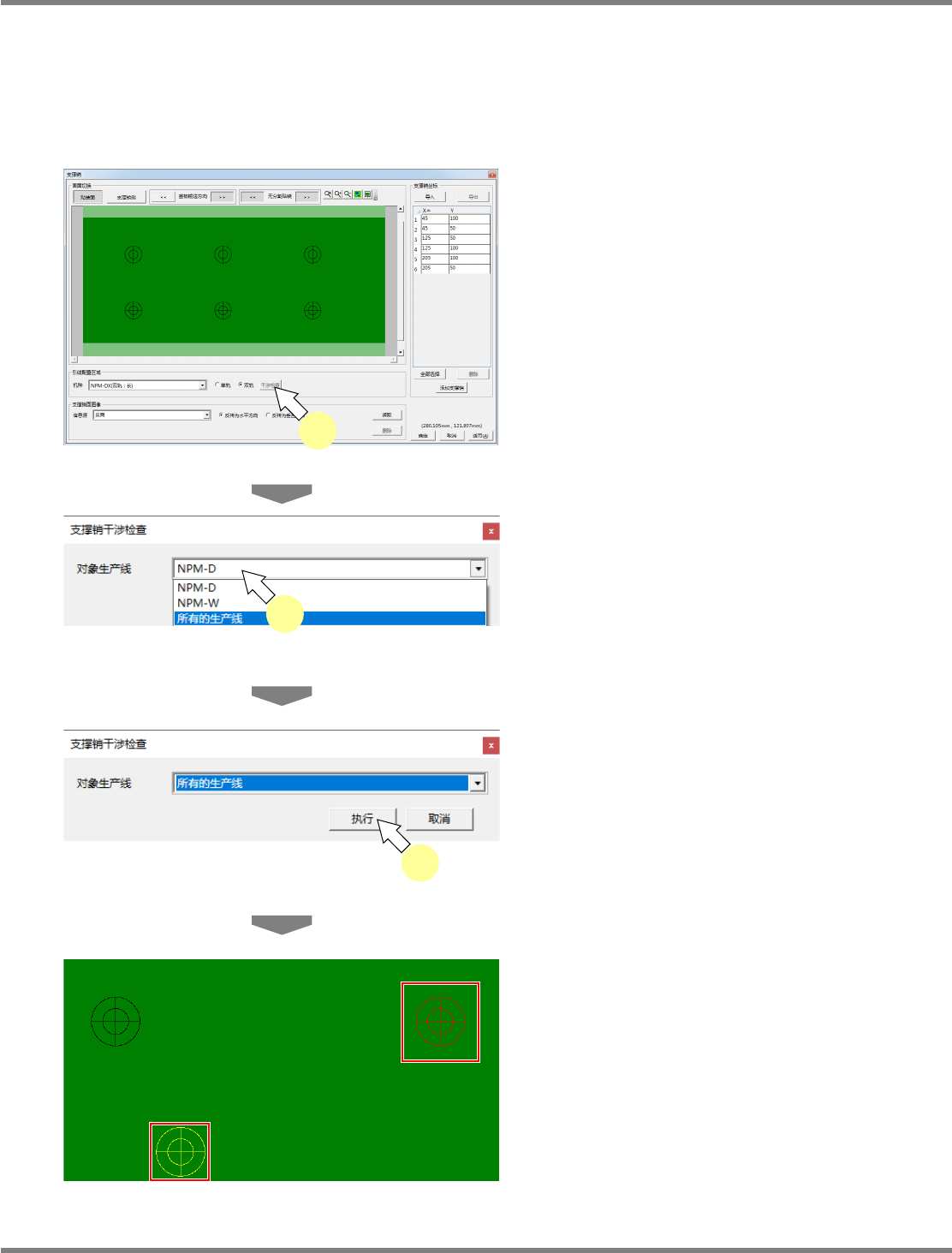

13.2.10
支撑销干涉检查
在这项功能下，能够对支撑销是否与支撑销面的元件相干涉进行检查。
发生干涉的条件
支撑销的外径
15 mm
内
:
元件高度超出
6 mm
时
支撑销的内径
8 mm
内
:
存在元件的全部场所
1
点击
‘
引线配置区域
’
的
[
干涉检查
]
。
将显示
<
支撑销干涉检查
>
画面。
2
点击
‘
对象生产线
’
的下拉菜单。
将显示登录在虚拟生产线上的生产线。
选择了
‘
所有的生产线
’
时，所有的生产线都为检
查对象。
3
点击
[
执行
]
。
点击了
[
取消
]
时，将返回到
<
支撑销
>
画面。
当存在与元件相干涉的支撑销时，以红色显示
对象支撑销。
在分割贴装时，当在其他的贴装位置上存在与
元件相干涉的支撑销时，或者在
‘
对象生产线
’
下选择了
‘
所有的生产线
’
，并在某个生产线上
存在相干涉的支撑销时，以黄色显示对象支撑
销。
Howto130207S-24C00
3
Howto130207S-25C00
Howto130207S-23C00
2
Howto130207S-22C01
1
NPM-DGS
程序手册
13.3
大基板的贴装
Page 13-76 EJS9AC-MB-13P-30
13.3
大基板的贴装
13.3.1
概要
所谓的大基板，是指需要在设备上进行分割贴装尺寸的基板。
大基板的定义因设备不同而有所不同，在基板搬送方向下，超出下述尺寸的基板即为大基板，并在
设备上进行分割贴装。
• NPM-DX :
275 mm (
短规格
)
350 mm (
长规格
)
• NPM-D : 350 mm
• NPM-D2
、
NPM-D3
、
NPM-D3A
:
260 mm (
短规格
)
350 mm (
长规格
)
• NPM-W
、
NPM-W2
、
NPM-W2S
、
NPM-WX
、
NPM-WXS (
基
板尺寸
L
扩展规格
)
: 750 mm
• NPM-TT2 (
基板尺寸
L
扩展规格
)
: 510 mm
• AM100 (
基板尺寸
L
扩展规格
)
: 515 mm
• AM100 (
轨道类型
1200mm
的基板、基板尺寸
L
扩展规格
)
: 1200 mm
• VM101/102 (
基板尺寸
L
扩展规格
)
: 335 mm
• CM101
1)
: 460 mm
• CM101
以外的
CM/DT
设备
1)
: 510 mm
1)
使用
CM/DT
时，需要分割位置挡块。
在配置了检查头的情形下，存在限制事项。关于详细内容，请参照
2D
检查编辑器的使用说明书。
(
使用说明书
2D
检查编辑器
‘1.6
关于检查头与贴装头的动作
’)
例如，在
NPM-D
上贴装超出
350 mm
的基板
( 510 mm × 360 mm )
时，将会如图
1
所示，分割
为分割贴装①与分割贴装②这两个范围后再进行贴装。
另外，在进行分割贴装时，设备将会在分割贴装①、②实施补正，因此需要在基板数据上设定
3
处或
4
处识别标记。
图
1 : NPM-D
的超出
350 mm
的基板的动作
搬送方向
分割贴装①
基板
: 510 mm
×
360 mm
分割贴装②
基板
: 510 mm
×
360 mm
滑动贴装中
