NPM-DGS
程序手册
7.12
生成数据
Page 7-238 EJS9AC-MB-07P-35
设定项目
项目
说明
‘
在批量添加时对批量名附加后缀
’
使添加到批量名的自动追加转为有效。
将在批量名的末尾自动追加字符，以防批量名发生重复。
在设定后，将在添加基板时、数据编制项目时自动添加批量名。
‘
正面用的后缀
’
将基板面对正面
PCB
的批量名设定的后缀追加到最末尾上。
*1
‘
反面用的后缀
’
将基板面对反面
PCB
的批量名设定的后缀追加到最末尾上。
*1
‘
产品下拉内的产品显示顺序
’
能够对显示在数据编制项目内的
PCB
列表的排列进行设定。
•
按字母顺序
:
按照字母顺序显示基板。
•
与
PCB
列表相同
:
按照将基板追加到
PCB
列表画面项目的相
同顺序显示。
追加点胶选项时，跳过点胶
在因元件的变更以及追加等原因，位于数据编制项目中的贴装点
发生了变更时，能够以默认值方式选择跳过设定。
在元件编辑器发生的变更下，在追加点胶选项时，以及追加存在
点胶选项的元件时，设为跳过点胶。
追加贴装点时，跳过元件检查
在贴装点被追加到项目中时，对是否以默认方式跳过元件检查进
行设定。
只在有检查头的生产线且检查种类为贴装的情形下有效
追加贴装点时，跳过焊膏检查
在贴装点被追加到项目中时，对是否以默认方式跳过元件检查进
行设定。
只在有检查头的生产线且检查种类为焊膏的情形下有效
*1
正面用后缀和反面用后缀的设定需要满足以下的条件
:
•
正面和反面不能设定相同的后缀。
•
最多可输入
2
个字符
(
以下的特殊字符除外
)
% , ”
空格
¥ : ; / . < > ?* |
全角字符
NPM-DGS
程序手册
7.13
数据编制项目的方便的使用方法
EJS9AC-MB-07P-35 Page 7-239
7.13
数据编制项目的方便的使用方法
可在数据编制项目中根据必要打开复数视图画面，并列显示。使用在如下所示情况的话，很方便。
同时确认供料器装配画面和吸嘴装配画面。
打开
2
个供料器装配画面，在分散设置的机器之间进行元件的移动和拷贝。

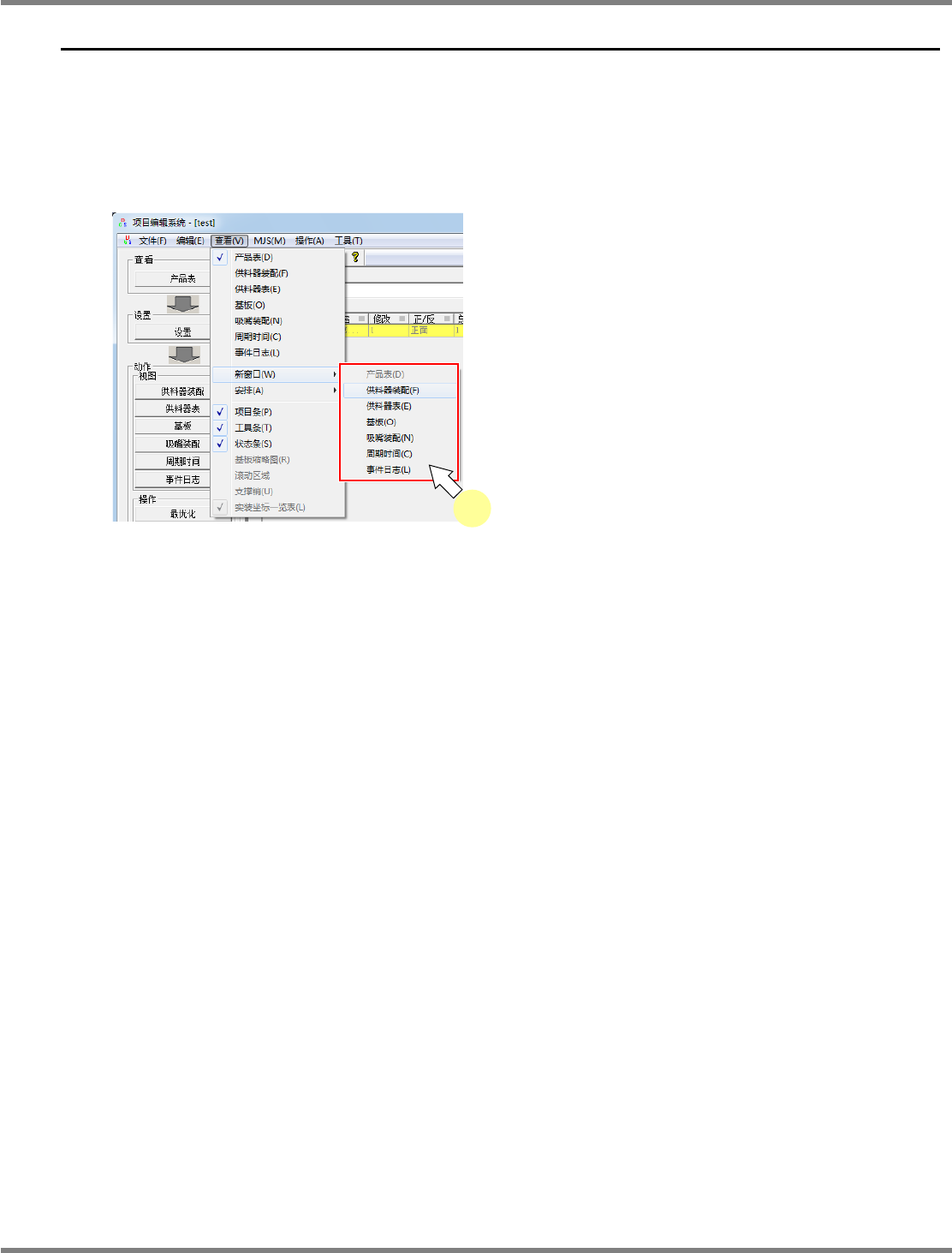

从新添加打开视图画面
1
选择菜单栏的
[
查看
]
[
新窗口
]
，选择
要打开的视图画面。
通过菜单栏的
[
查看
]
[
安排
]
，可使复数视图画面排列。
重叠显示
纵向排列显示
横向排列显示
图标排列
(
视图画面最小化后在视窗最下部排列。
)
Product071200S-01C02
1
NPM-DGS
程序手册
7.14
数据编制项目编辑器、
PPD
编辑器、
PPD
编辑器
(LWS
模式
)
操作可能功能一览
Page 7-240 EJS9AC-MB-07P-35
7.14
数据编制项目编辑器、
PPD
编辑器、
PPD
编辑器
(LWS
模式
)
操作可能功能一览
在编辑生产数据的编辑器中，有数据编制项目编辑器、
PPD
编辑器与
PPD
编辑器
(LWS
模式
)
三种。
各编辑器的作用存在如下所示的不同，可在某个编辑器上进行操作的功能，有可能无法在其他编辑
器上进行操作。
数据编制项目编辑器
：
编制新建数据
PPD
编辑器
：
编辑生产线上的生产数据
PPD
编辑器
(LWS
模式
)
：
编辑已下载到设备上的生产数据
在各编辑器可进行的操作一览如下所示。
数据编制项目
编辑器
PPD
编辑器
LWS
编辑器
文件操作
帐票打印
可
可
可
检查点管理
可
不可
不可
导入、导出
可
可
可
基板追加
可
不可
不可
基板删除
可
不可
不可
基板复制
可
不可
不可
变更基板名
可
可
可
变更贴装模式
可
可
不可
编辑
设备设定
可
可
可
详细目录
可
可
可
元件分割
可
可
不可
最佳化选项
可
可
可
分配条件设定
可
可
不可
点胶条件
可
可
可
检查条件数据设定
可
不可
不可
元件数据比较
可
不可
不可
数据编制
供料器配置编辑
可
可
可
吸嘴配置编辑
可
可
可
吸嘴数据编辑
不可
可
可
元件替换
不可
可
可
跳过
CM
设备分配完毕的贴装点
可
不可
不可
周期时间
可
可
可
最佳化
可
可
不可
模拟
可
可
可
生产数据输出
可
不可
不可
PPD
应对
不可
可
不可
LNB
应对
不可
不可
可
变更设备构成
不可
可
不可
使生产线构成同步
可与假想生产线同
步
可与实际生产
线同步
不可
从数据库复制吸嘴
不可
可
可
与最新的生产线元件库同步
不可
可
可
同化点胶相关的程序库
可
可
可
项目编制项目分割
可
不可
不可
