NPM-DGS 程序手册 9.3 生产数据的操作 EJS9AC-MB-09P-24 Page 9-91 L E D 成对文件的格式 LED 成对文件以 csv( 逗号隔开 ) 形式对 LED 元件和电阻元件的组合表进行定义。 格式示例 GROUP GROUP1 HEADER PAIR1 PAIR2 Designator Designator LED AAA1 AAA2 LED500 LED501 Register 1005R1 10…
NPM-DGS
程序手册
9.3
生产数据的操作
Page 9-90 EJS9AC-MB-09P-24

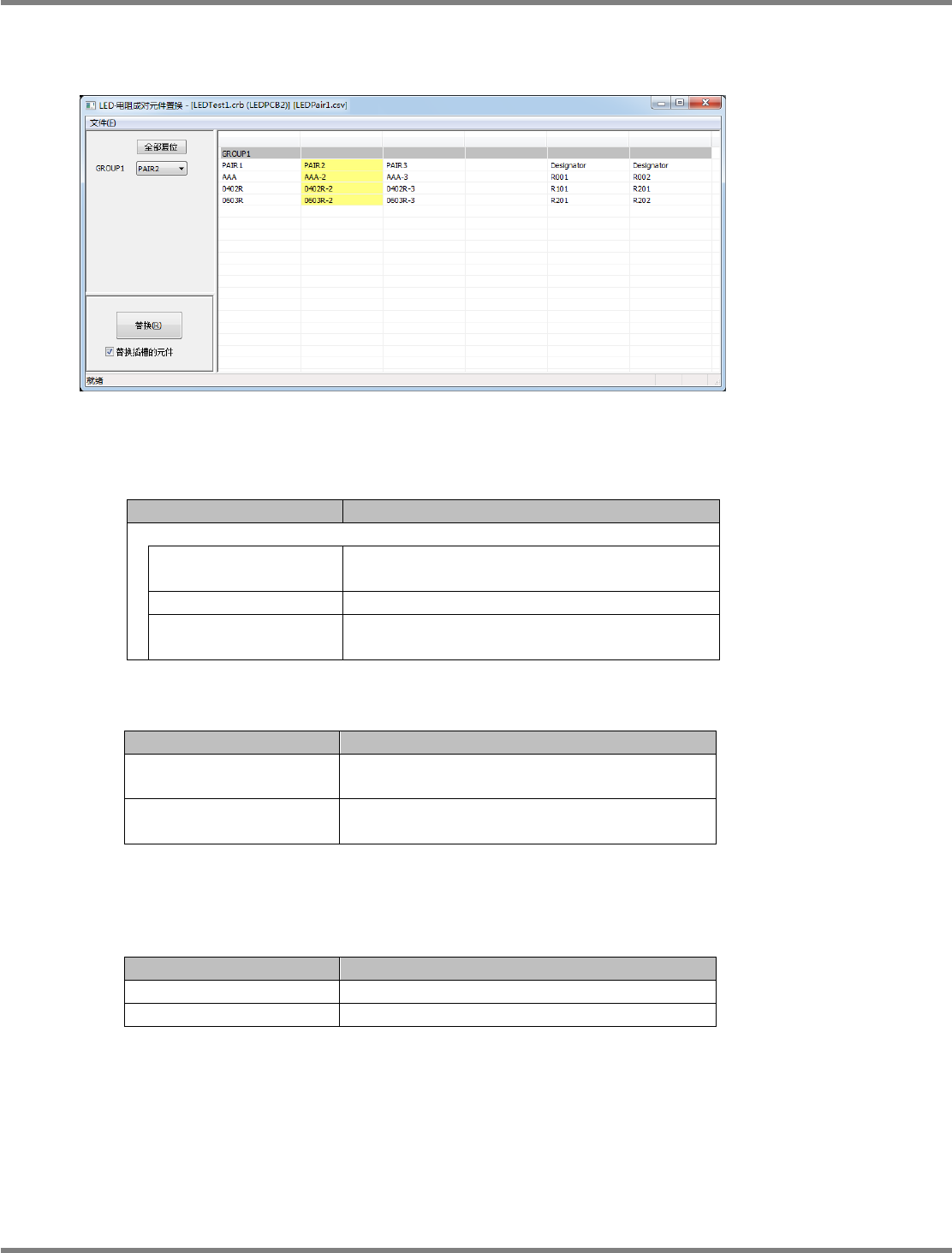

LED
・电子成对元件的置换画面
菜单
项目
说明
[
文件
]
[
打开
]
可打开
PPD
生产数据
/LED
成对后，再次选
择文件。
[
置换
]
执行置换元件的操作。
[
结束
]
结束
LED
・电阻成对元件的置换后，关闭对
话框。
LED
・电阻成对元件置换的设定项目
按钮
项目
说明
[GROUP]
显示
LED
成对文件内的组名称后，在各个组
内选择可执行置换的
LED
成对。
[
替换插槽的元件
]
配置在设备供料器插槽内的
LED
・电阻元件
也被置换到所选择的成对
LED
・电阻元件。
项目
说明
[
全部复位
]
清除在组内选择的成对。
[
替换
]
执行元件的置换操作。
PPD090315S-06C00
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-24 Page 9-91
LED
成对文件的格式
LED
成对文件以
csv(
逗号隔开
)
形式对
LED
元件和电阻元件的组合表进行定义。
格式示例
GROUP GROUP1
HEADER PAIR1 PAIR2 Designator Designator
LED AAA1 AAA2 LED500 LED501
Register 1005R1 1005R2 R502 R503
No.
项目
说明
①
组
LED
和电阻元件的组合
(
称之为成对
)
以及可成对置换的标志
符的集合，被成为组。在组中，对组名加以记述。组可记述多
个项目。
组名
组名标注在
GROUP
行上
(
最多
8
个字符
)
。在格式例中，以
GROUP1
为例。
②
成对
在组中包含一个以上的成对。各个成对都拥有名称。在一个成
对中标注了一个
LED
元件
(LED)
和一个以上的电阻元件
(Register)
。
成对名
各个成对名称标注在
HEADER
行上
(
最多
8
个字符
)
。在格式
例中，以
PAIR1
、
PAIR2
为例。
LED
元件名
在各个成对的
LED
行上，标注了可置换的
LED
元件名称。
在格式例中，以
AAA1
、
AAA2
为例。
电阻元件
在
Register
中标注了可与
LED
元件一同置换的电阻元件。
Register
行可标注多个行。
在格式例中，以
1005R1
、
1005R2
为例。
③
标志符
对可成对置换的标志符进行定义。
在
Designator
列的
LED
行上标注了可置换
LED
元件的标志
符、在
Register
行上标注了可置换电阻元件的标志符。
Designator
列可标注多个行。
成对的最终列与
Designator
列之间需要空列。
在格式例中，
LED500
和
LED501
为可置换
LED
元件的标志
符、
R502
和
R503
为可置换电阻元件的标志符。
LED
成对文件例
GROUP,GROUP1,,,,,
HEADER,PAIR1,PAIR2,PAIR3,,Designator,Designator
LED,S-MINIDIODE(1-2),S-MINIDIODE(1-2)-2,S-MINIDIODE(1-2)-3,,LED001,LED001A
Register,0402R,0402R-2,0402R-3,,R001-1,R001-1A
Register,0603R,0603R-2,0603R-3,,R001-2,R001-2BB
GROUP,GROUP2,,,,,
HEADER,PAIR1,PAIR2,PAIR3,,Designator,Designator
LED,MINIDIODE(2-1),MINIDIODE(2-1)-2,MINIDIODE(2-1)-3,,LED002Z,LED002
Register,1005R,1005R-2,1005R-3,,R002-1Z,R002-1
Register,1608R,1608R-2,1608R-3,,R002-2Z,R002-2
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-92 EJS9AC-MB-09P-24
9.4
关于项目编辑系统画面
项目编辑系统的主画面由画面左方的项目栏
(
下图
A)
和各种视图画面
(
下图
B)
构成。
通过项目栏进行的作业如下
:
视图画面的切换、各种设定画面的显示、模拟、最优化、上传到
PPD
。
①
‘
查看
’
切换画面右侧的显示。
[
产品表
]
:
显示
PCB
一览表的画面。
‘7.3 PCB
一览表画面
’
②
‘
设置
’
启动为编制数据而设定各种必要条件的画面。
[
机器设置
]
:
设定设备的动作条件。请对照实际设备的设定进行设定。
‘7.11.4
机器动作选项的设定
’
[
仓库
]
:
设定供料器、吸嘴的资源数。变更通过工厂管理设定的资源数时使用。
‘7.11.5
仓库
(
供料器、吸嘴的资源数
)
的设定
’
[
最大料盘
]
:
指定元件的分割数。增加使用数量多的元件的分割数，则可实现循环时间的
缩短。
‘7.11.3
为元件设定最大料盘的设定
’
[
优化程序选项
]
:
设定最优化条件。
‘7.11.2
设定优化程序选项
’
[
装配规则
]
:
显示装配规则设定画面。
[
设定点胶条件
]
:
设定点胶条件。
PPD090401S-04C04
A
B
1
2
3
4
