NPM-DGS 程序手册 13.5 SCAP (Special Convert A Panaser t) EJS9AC-MB-13P-30 Page 13-115 转换结束时的详细画面示例 转换时的警告 转换时的错误 不会以文件方式保存转换结果的警告 或错误信息。 请复制画面内的文本后使用。 Howto130408S-0 4C00 Howto130408S-0 5C00
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-114 EJS9AC-MB-13P-30

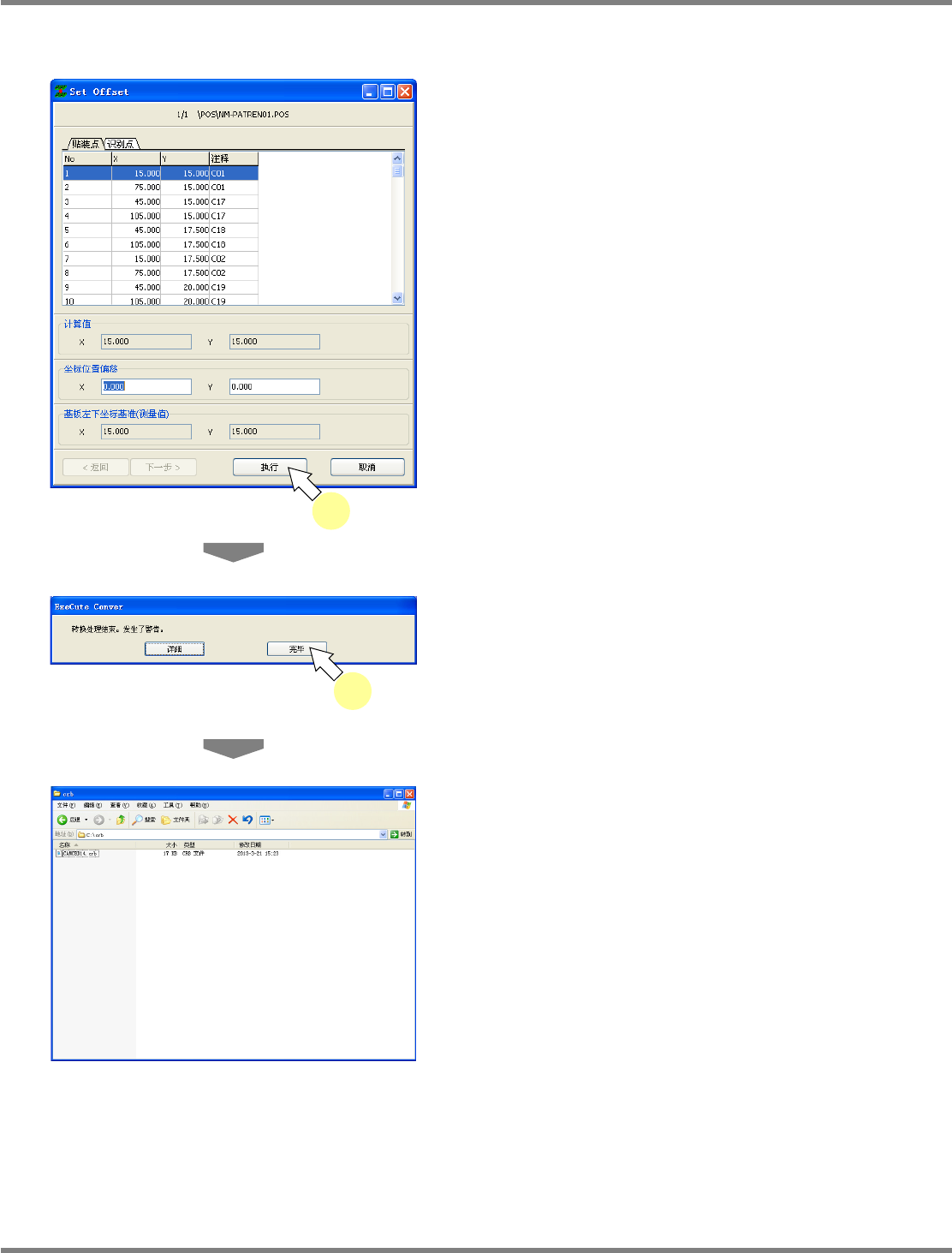

13.5.10
转换的执行
1
设定偏移值后，点击
[
执行
]
。
将执行转换，并显示转换结果对话框。
在转换对话框中存在下述
3
种状态。
正常
:
转换正常结束。
警告
:
转换虽然完成，但是存在一部分不正
确的数据，因此设定了
DGS
的标准
值。
请在
DGS
导入后，确认该数据。
错误
:
发生了异常，因此转换中断。
2
在转换结果对话框上点击
[
完毕
]
。
将向以输出文件所设定的路径输出转换后的文
件。
Howto130408S-02C00
2
Howto130408S-03C00
Howto130408S-01C01
1
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-30 Page 13-115

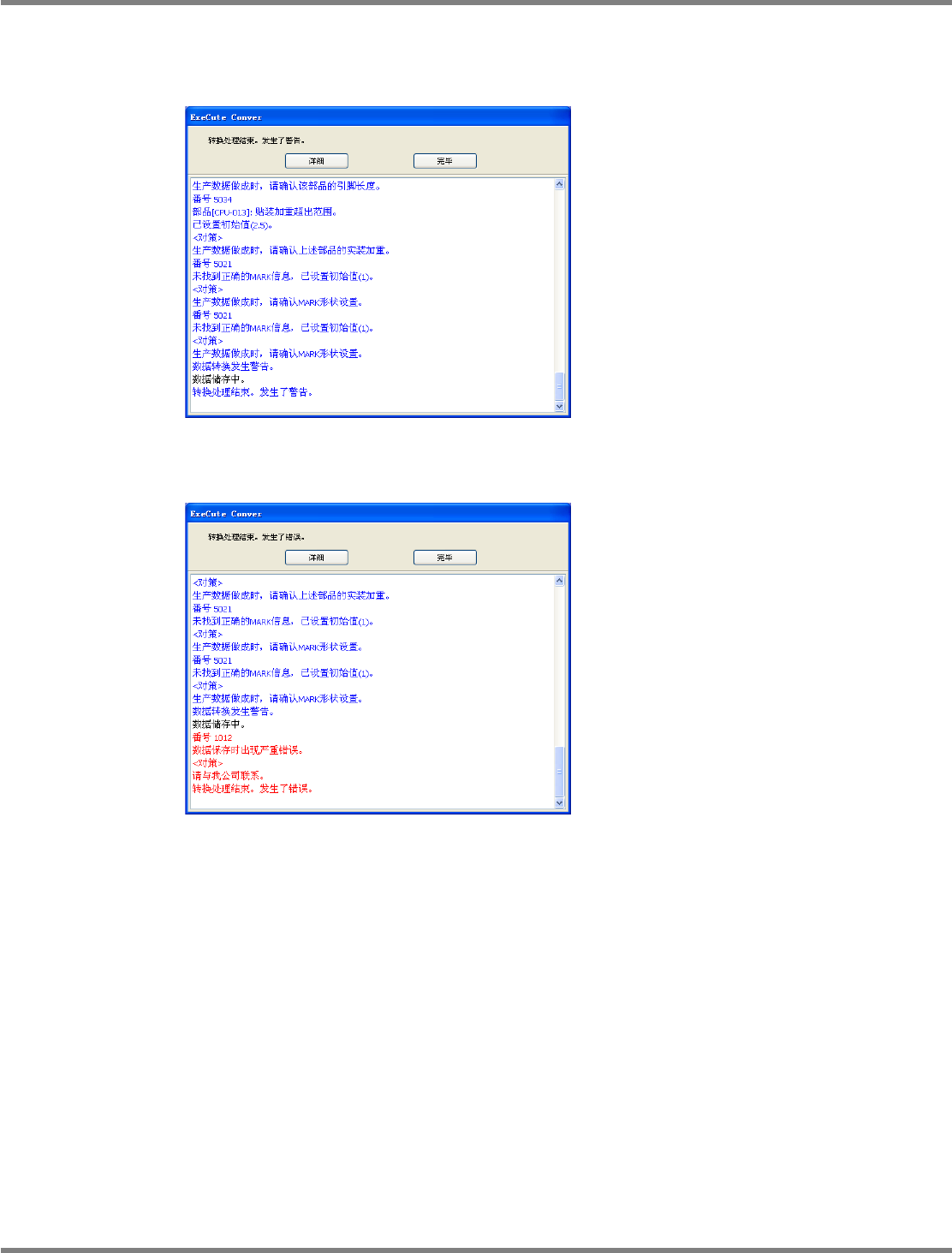

转换结束时的详细画面示例
转换时的警告
转换时的错误
不会以文件方式保存转换结果的警告或错误信息。
请复制画面内的文本后使用。
Howto130408S-04C00
Howto130408S-05C00
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-116 EJS9AC-MB-13P-30

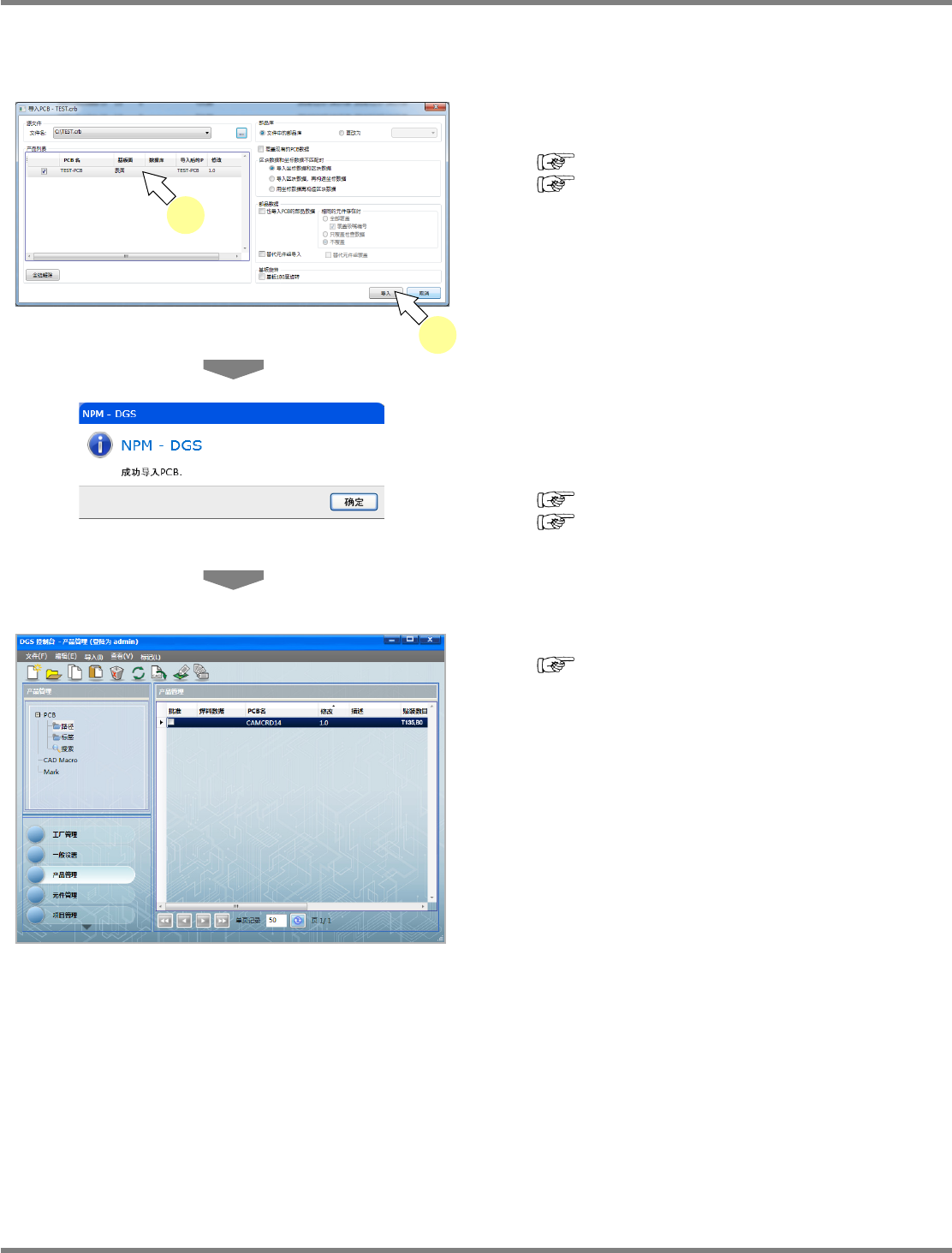

13.5.11 DGS
导入
在
SCAP
转换的数据，可通过
PCB
一览、元件一览的
[
导入
]
[
生产数据
]
导入。
1
指定通过
SCAP
转换的文件后执行导
入。
( ‘5.6.1 NPM
生产数据的导入
’)
(
‘6.4
元件的导入、导出
’)
通过
SCAP
转换的文件与通过
DGS
编制的生
产数据，在内容上存在不同，因此有时在选择
后会显示警告对话框。
在
SCAP
转换时发生警告之际，将设定为
DGS
的基准值。
请在编制生产数据之前修改相应元件、
PCB
数
据。
(
‘5.8 PCB
编辑
’)
(
‘6.7
现有元件的编辑
’)
之后的数据系统的编制、最佳化等的步骤相同。
(
‘7
编制生产数据
’)
Howto130409S-05C00
Howto130409S-06C00
Howto130409S-04C01
1
1
