NPM-DGS 程序手册 9.3 生产数据的操作 Page 9-36 EJS9AC-MB-09P-24 5 点击 [ 是 ] 。 6 点击 [ 确定 ] 。 合并源的坐标 (X 、 Y 、角度 ) 即会被复制进合并 目的地数据内。 PPD090304S-06C 02 6 PPD090304S-05C 01 5
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-24 Page 9-35
9.3.5 PCB
合并
在这项功能下，合并基板的坐标数据。
将会合并参考号码为相同贴装点的坐标
(X
、
Y
、角度
)
。
1
选择菜单栏的
[
文件
]
[PCB
合并
]
，
或选择右击菜单的
[PCB
合并
]
。
显示
<PCB
合并
>
画面。
2
选择合并源数据。
•
生产线
•
生产数据
•
合并源的
PCB
3
选择合并目的地数据。
在勾选了
‘
全部显示
‘
时，将显示包含副文件夹在
内的全部生产数据。没有勾选时，只显示选择
文件夹的生产数据。
如果需要备份合并目的地数据，请在
‘
备份合并
目的地的生产数据
’
复选框内打勾。
4
点击
[
合并
]
。
如果在
‘
备份合并目的地的生产数据
’
复选框内
打勾，将会显示新建生产数据名称的窗口，请
在这个窗口上设定数据名称后，点击
[
确定
]
。
PPD090304S-04C01
PPD090304S-01C04
1
PPD090304S-03C03
2
3
PPD090304S-03C03
4
NPM-DGS
程序手册
9.3
生产数据的操作
Page 9-36 EJS9AC-MB-09P-24

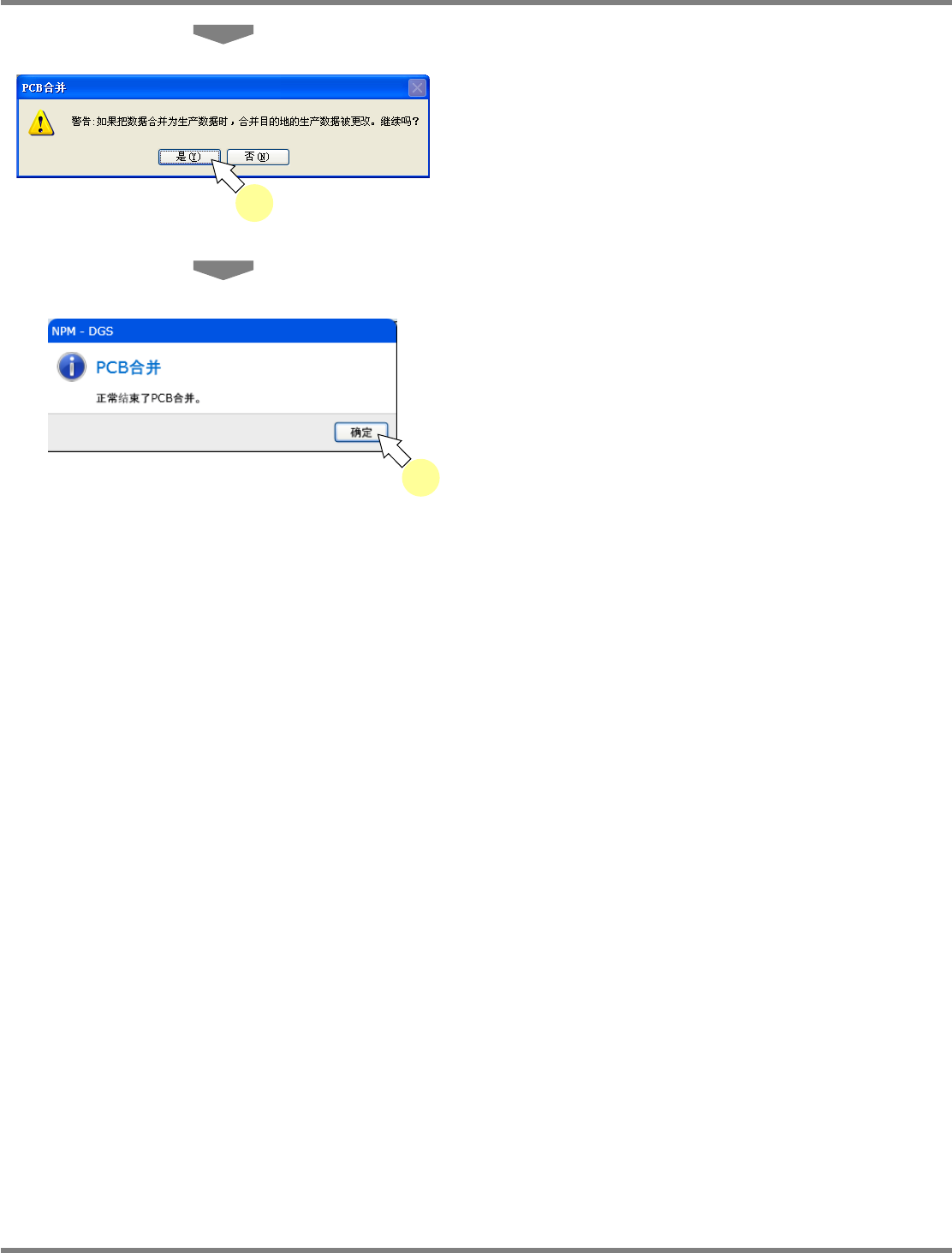

5
点击
[
是
]
。
6
点击
[
确定
]
。
合并源的坐标
(X
、
Y
、角度
)
即会被复制进合并
目的地数据内。
PPD090304S-06C02
6
PPD090304S-05C01
5
NPM-DGS
程序手册
9.3
生产数据的操作
EJS9AC-MB-09P-24 Page 9-37
比较和合并

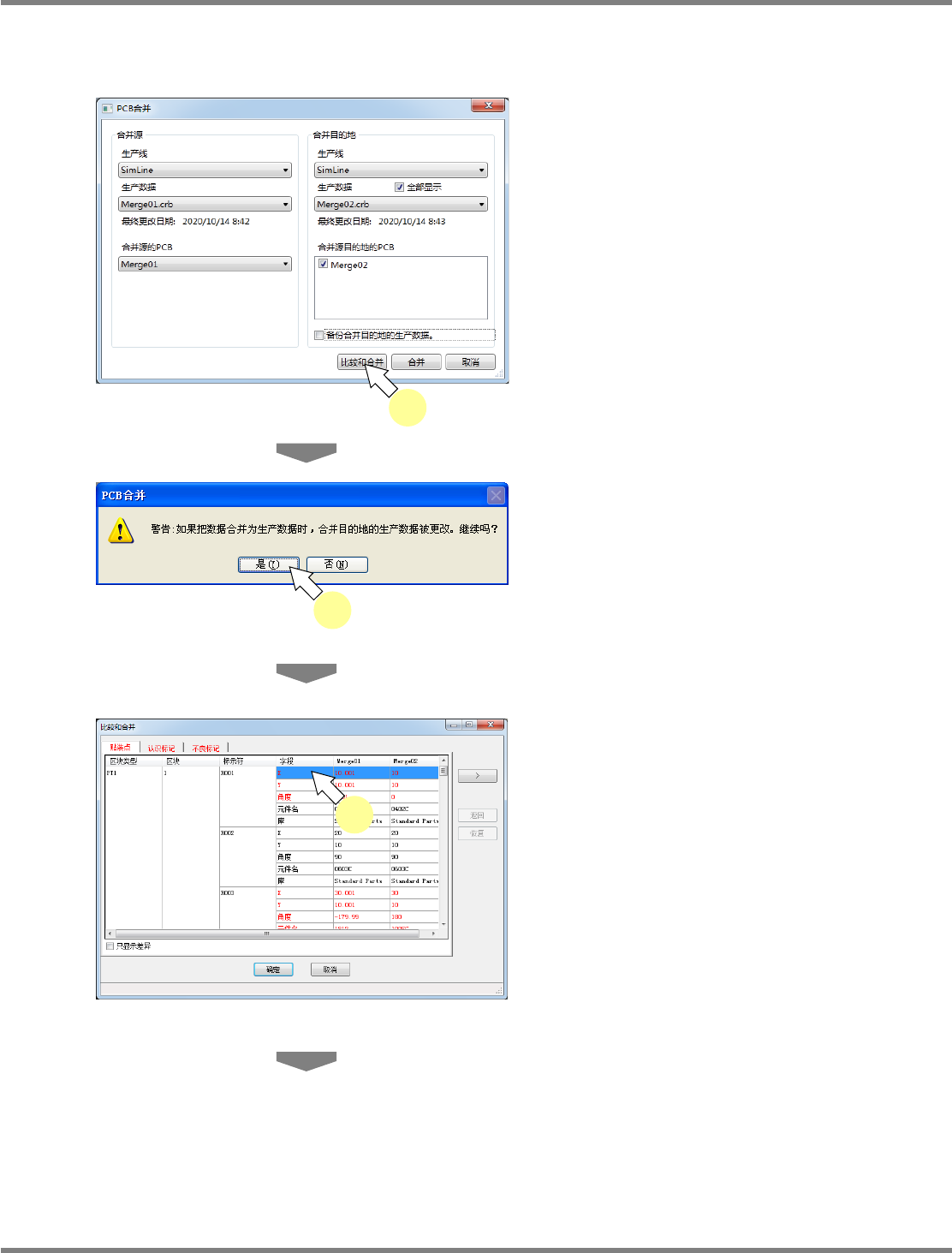

对每个贴装点都进行比较，然后只对从比较结果中选择的差异执行合并时，进行如下所示的操作。
除了贴装点，还可比较或合并基板标记、区块标记、典型的不良标记、区块不良标记。
1
点击
[
比较和合并
]
。
2
点击
[
是
]
。
显示
<
比较和合并
>
画面。
当生产数据属于对不同的贴装点定义了相同参
考编号的情形时，将发生重复错误。请将参考
编号修改成不会发生重复的编号。
以红色显示存在差异的数据。
'N/A'
表示不存在的贴装点。
3
选择想要执行合并的存在差异数据的
行。
需要选择多个项目时，在按住
[Shift]
键或
[Ctrl]
键的同时选择。
勾选
‘
只显示差异
’
，将只显示存在差异的贴装
点。
PPD090304S-05C01
2
PPD090304S-07C00
3
PPD090304S-03C03
1
