NPM-DGS 程序手册 13.5 SCAP (Special Convert A Panaser t) EJS9AC-MB-13P-30 Page 13-107 13.5.8 上部凹陷元件 在贴装程序内， 将一览显示高度不明确的 元件。 请确认实际的元件， 并确认是否选择了在上 部存在 凹陷的元件，或者没有选择在上部不 存在凹陷的元件。当发现不同时 ，请变更选择。 No. 项目 说明 ‘ 选择的元件说明 ’ 表示 < 选…
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-106 EJS9AC-MB-13P-30
SET
文件分配的步骤
1
选择
POS
文件。
2
选择未分配的
SET
文件。
3
点击
[
分配
]
。
被分配的
SET
文件将显示在所选择
POS
文件
的下方。
4
重新执行分配时，点击
[
解除
]
或
[
清除
]
。
请一直执行步骤
1 ~ 3
的操作，直到完成全部的
分配
SET
文件。
5
完成全部的
SET
文件的分配后，点击
[
执行
]
。
Howto130406S-02C00
1
2
3
Howto130406S-03C00
4 4
Howto130406S-04C00
5
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-30 Page 13-107
13.5.8
上部凹陷元件
在贴装程序内，将一览显示高度不明确的元件。请确认实际的元件，并确认是否选择了在上部存在
凹陷的元件，或者没有选择在上部不存在凹陷的元件。当发现不同时，请变更选择。
No.
项目
说明
‘
选择的元件说明
’
表示
<
选择的元件说明
>
画面。
选择
/
解除全选
将一览显示元件数据中高度不明确的元件。在一览的元件数据中
勾选被判定为存在凹陷的元件。
‘
元件
CODE’
表示元件代码。
‘
形状
CODE’
表示形状代码。
按钮
按钮
说明
[全选] / [解除全选] 对一览的复选框的执行全选
/
解除全选的操作。
[返回] 返回到程序信息画面。
[下一步] 设定凹陷元件后，进入到下一个画面。
Howto130408S-07C00
Howto130408S-06C00
1
2
3
4
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-108 EJS9AC-MB-13P-30
13.5.9
设定补偿值
在
DGS
下，基板左下为基准位置。因此，需要设定补偿值，以便将基板左下不属于基准位置的
NC
文件调整到左下基准。设定画面根据转换对象
NC
文件内的标记种类而有所不同。

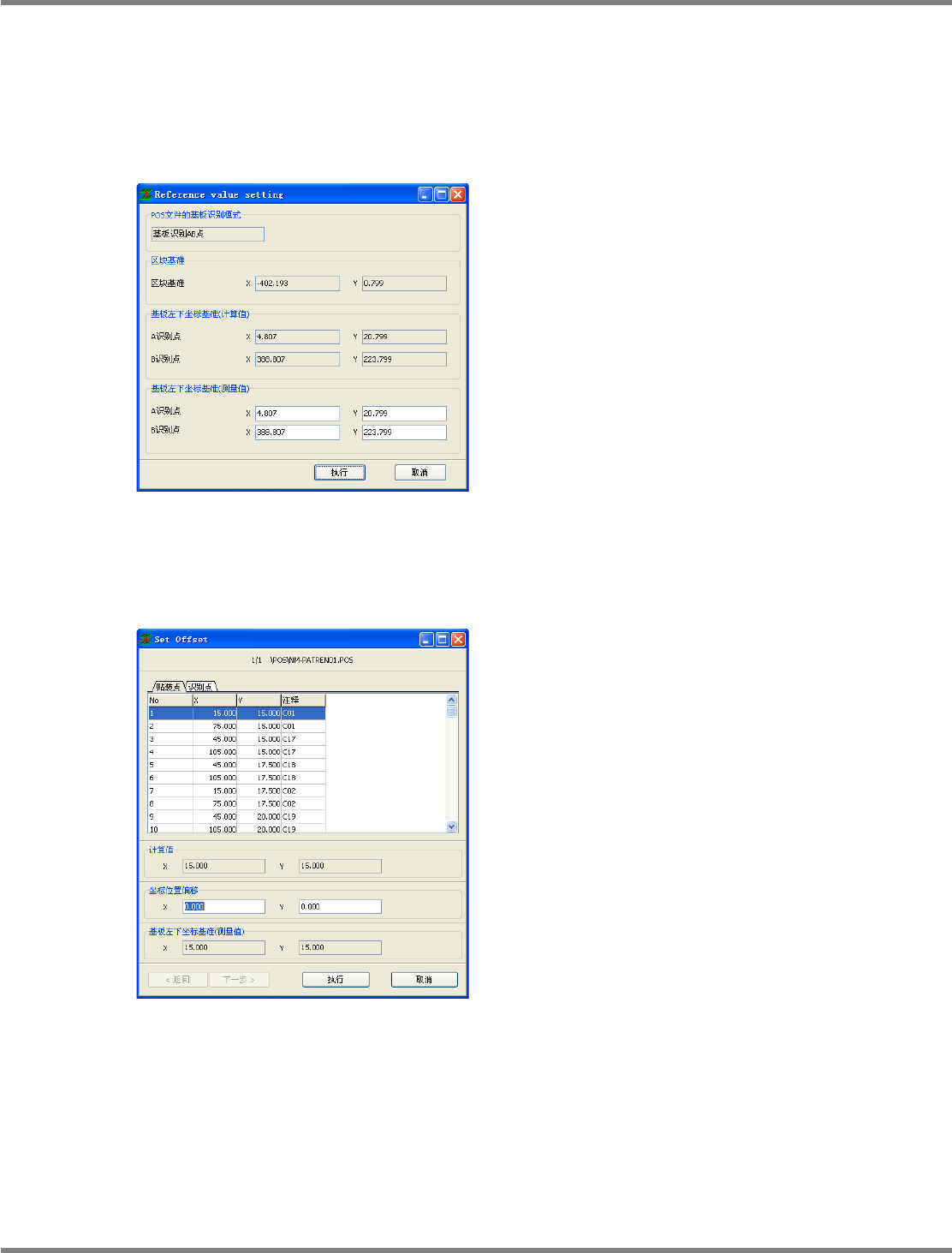

存在基板识别点或区块标记时
启动
<Reference value setting>
画面。
上述以外的情形
启动
<Set Offset>
画面。
将在识别点标签上显示个别标记的坐标。
Howto130407S-01C01
Howto130407S-02C01
