NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-30 EJS9AC-MB-13P-30 反面图像的读取 以反面读取支撑销侧图像的流程 已经通过其他步骤设定完毕， 或者变更既存支撑 销图像文件时，需要在选择信息源之 前删除图 像。 ‘ 通过图像文件读取支撑销侧图像 ④ 支 撑销侧图像的删除 ’ 在读取源上指定反面。 指定反面后对反面进行编 辑时， 将自动反映进支撑销图像， 因此无需再进 行设定。 不具…
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-29
④ 支撑销侧图像的删除
1
点击
[
删除
]
。
将显示删除的确认信息。
2
点击
[
是
]
。
将删除支撑销侧图像。
Howto130205S-26C02
Howto130205S-37C00
2
Howto130205S-36C02
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-30 EJS9AC-MB-13P-30
反面图像的读取
以反面读取支撑销侧图像的流程
已经通过其他步骤设定完毕，或者变更既存支撑
销图像文件时，需要在选择信息源之前删除图
像。
‘
通过图像文件读取支撑销侧图像
④支
撑销侧图像的删除
’
在读取源上指定反面。指定反面后对反面进行编
辑时，将自动反映进支撑销图像，因此无需再进
行设定。
不具反面的基板，无法进行本设定。
选择读取图像的反转方向。
反转方向有垂直方向与水平方向的两种。
‘13.2.5
向
PCB
数据设定支撑销
’
读取支撑销侧图像
指定图像文件
将
[
信息源
]
变更到图像文件
剪切图像的补正
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-31

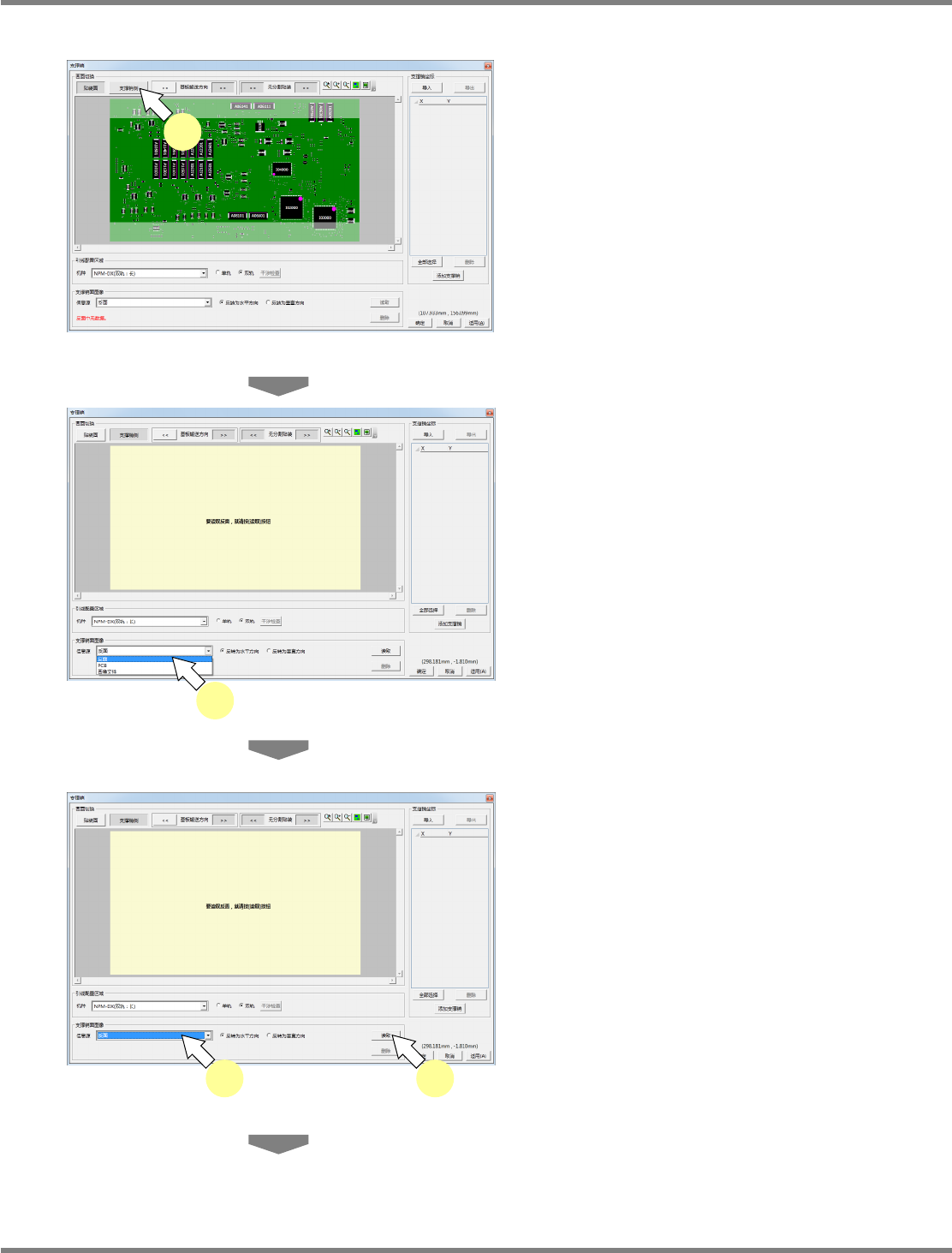

① 反面图像的读取
1
点击切换画面的
[
支撑销侧
]
。
不存在支撑销侧图像的基板，将在基板画面上
显示支撑销侧的读取指南。
2
通过信息源的下拉菜单选择反面。
3
选择反转方向。
反转方向有水平方向与垂直方向的两种。
4
点击
[
读取
]
。
Howto130205S-06C02
1
Howto130205S-47C01
2
Howto130205S-48C01
3 4
