NPM-DGS 程序手册 13.3 大基板的贴装 Page 13-78 EJS9AC-MB-13P-30 13.3.2 编制数据的步骤 在以下的步骤中，对编制大基板生产 数据所需的设备选项进行设定。 关于迄今为止所说明的识别标记 ( 区块标记 ) 和识别方法，请按照后述的步骤进行 设定。 设备设定 ( N P M 、 AM100 、 VM101/102) 当在以下的设备上编制面板尺寸的生 产数据时，需要在工厂管理的设 备设定下对面板…
NPM-DGS
程序手册
13.3
大基板的贴装
EJS9AC-MB-13P-30 Page 13-77
设定
3
点识别标记时，需要在分割贴装①、②都能够进行
2
点识别的范围内设定识别标记。如图
2
所示，分割贴装①、②都使用一个识别标记。
设定
4
点的识别标记时，需要在分割贴装①、②内存在
2
点或者
3
点的识别标记。如图
3
所示，
分割贴装①、②的贴装区域内存在
3
点的识别标记，因此可进行
2
点识别、
3
点识别双方的识别。
如上所示，在编辑大基板的数据时，请在考虑到分割贴装的情形下设定识别标记。另外，
2
点识别
有利于提高生产
TACT TIME
，而
3
点识别利于提高识别精度。
关于
3
点、
4
点标记的设定，需要在设备上决定识别
2
点还是识别
3
点。识别
2
点时，请在基板
数据上设定
3
点的标记
;
识别
3
点时，请在基板数据上设定
4
点的标记。
即使在生产线上只存在一个需要进行分割贴装的设备，也需要进行识别标记的设定。
另外，在使用区块标记的情形下，也与识别标记相同，需要在分割贴装①、②的贴装区域内设定
2
点以上的
区块标记。
(
参照图
4)
350 mm
350 mm
在分割贴装①下识别
在分割贴装②下识别
图
2 :
设定了
3
点识别标记的
2
点识别示例
(NPM-D)
350 mm
350 mm
在分割贴装①下识别
图
3 :
设定了
4
点识别标记的示例
(NPM-D)
虚线为使用
3
点识别时的识别方法
在分割贴装②下识别
图
4 :
设定了区块标记的示例
(NPM-D)
350 mm
350 mm
区块标记
NPM-DGS
程序手册
13.3
大基板的贴装
Page 13-78 EJS9AC-MB-13P-30
13.3.2
编制数据的步骤
在以下的步骤中，对编制大基板生产数据所需的设备选项进行设定。
关于迄今为止所说明的识别标记
(
区块标记
)
和识别方法，请按照后述的步骤进行设定。
设备设定
(NPM
、
AM100
、
VM101/102)
当在以下的设备上编制面板尺寸的生产数据时，需要在工厂管理的设备设定下对面板尺寸
(L)
执行
扩展。
设备
:
面板尺寸
• NPM-W
、
NPM-W2
、
NPM-W2S
:
750 mm
以上
• NPM-TT2 :
510 mm
以上
• AM100 :
515 mm
以上
• AM100(
单轨道
1200mm
规格
)
:
1200 mm
以上
• VM101/102 (
基板尺寸
L
扩展规格
)
:
335 mm
以上

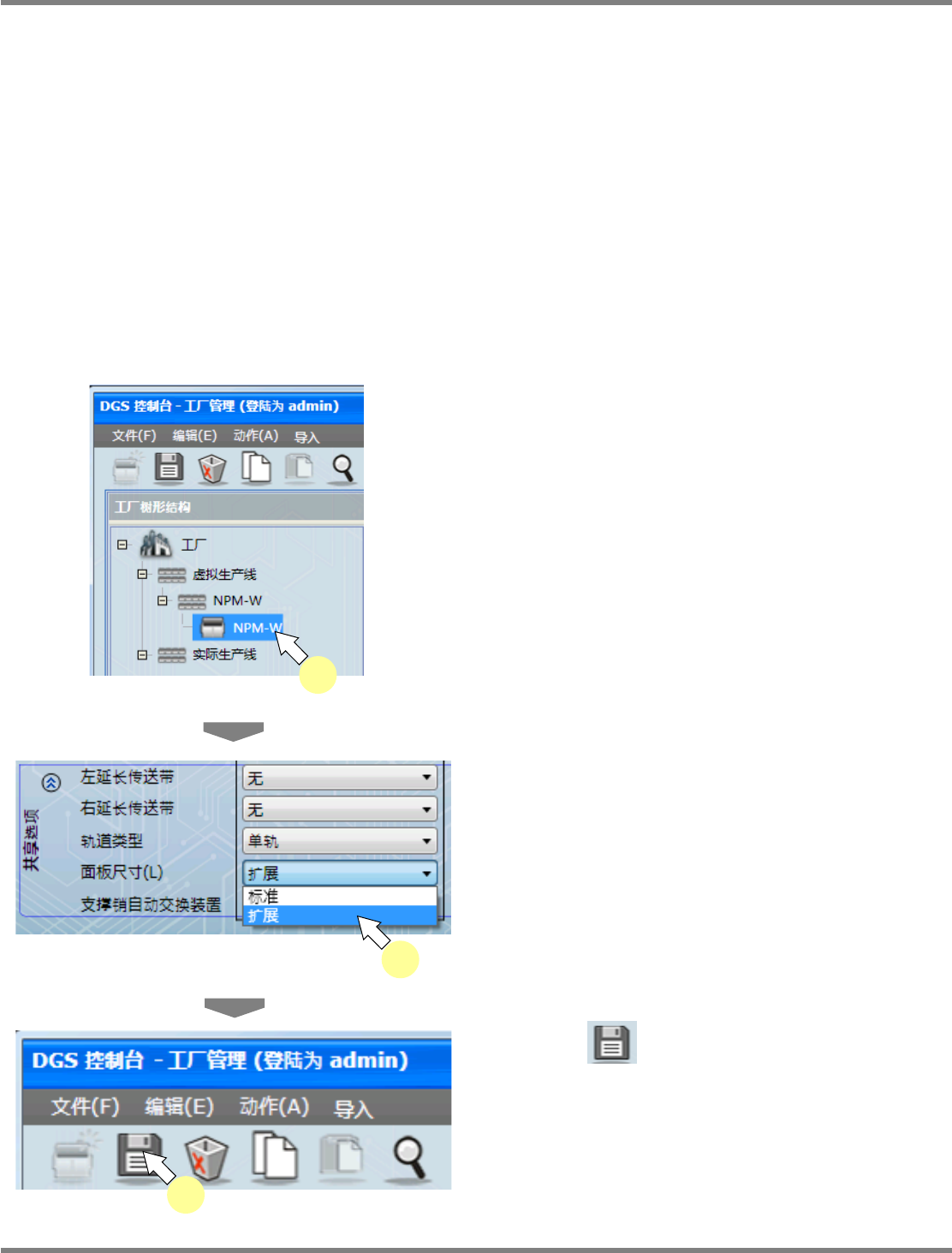

1
在工厂管理下选择需要变更
‘
面板尺寸
(L)’
的设备。
2
将
‘
面板尺寸
(L)’
设定为
‘
扩展
’
。
3
点击
。
Howto130202S-08C00
3
Howto130202S-07C00
2
Howto130202S-06C00
1
NPM-DGS
程序手册
13.3
大基板的贴装
EJS9AC-MB-13P-30 Page 13-79
设备设定
(CM
／
DT)
在以下设备上编制面板尺寸的生产数据时，需要在工厂管理的机械参数下进行
'
第
2
贴装位置偏移
'
的设定。
设备
:
面板尺寸
• CM101 : 460 mm
• CM101
以外的
CM/DT
设备
: 510 mm
1
在工厂管理下选择需要变更
‘
第
2
贴装
位置偏移
’
的设备。
2
点击
[
机械参数
]
的选项卡。
3
在
‘
第
2
贴装位置偏移
’
输入以下的值。
CM101
设备
: 290.000
CM101
以外的
CM/DT
设备
: 240.000
4
点击
。
Howto130202S-08C00
4
Howto130202S-09C00
1
Howto130202S-10C00
3
2
