NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 EJS9AC-MB-13P-30 Page 13-61 5 替换支撑销的坐标时，点击 [ 是 ] 。 6 将会显示导入结束的信息， 点击 [ 确定 ] 。 导入后的支撑销数据，将会显示在基 板上以及 支撑销坐标一览中。 当使用以往版本的数据时，有时坐标 数据会被 修改。 导入后，请确认是否会发生干涉。 Howto130205S-2 4C02 Howto130205S-…
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-60 EJS9AC-MB-13P-30

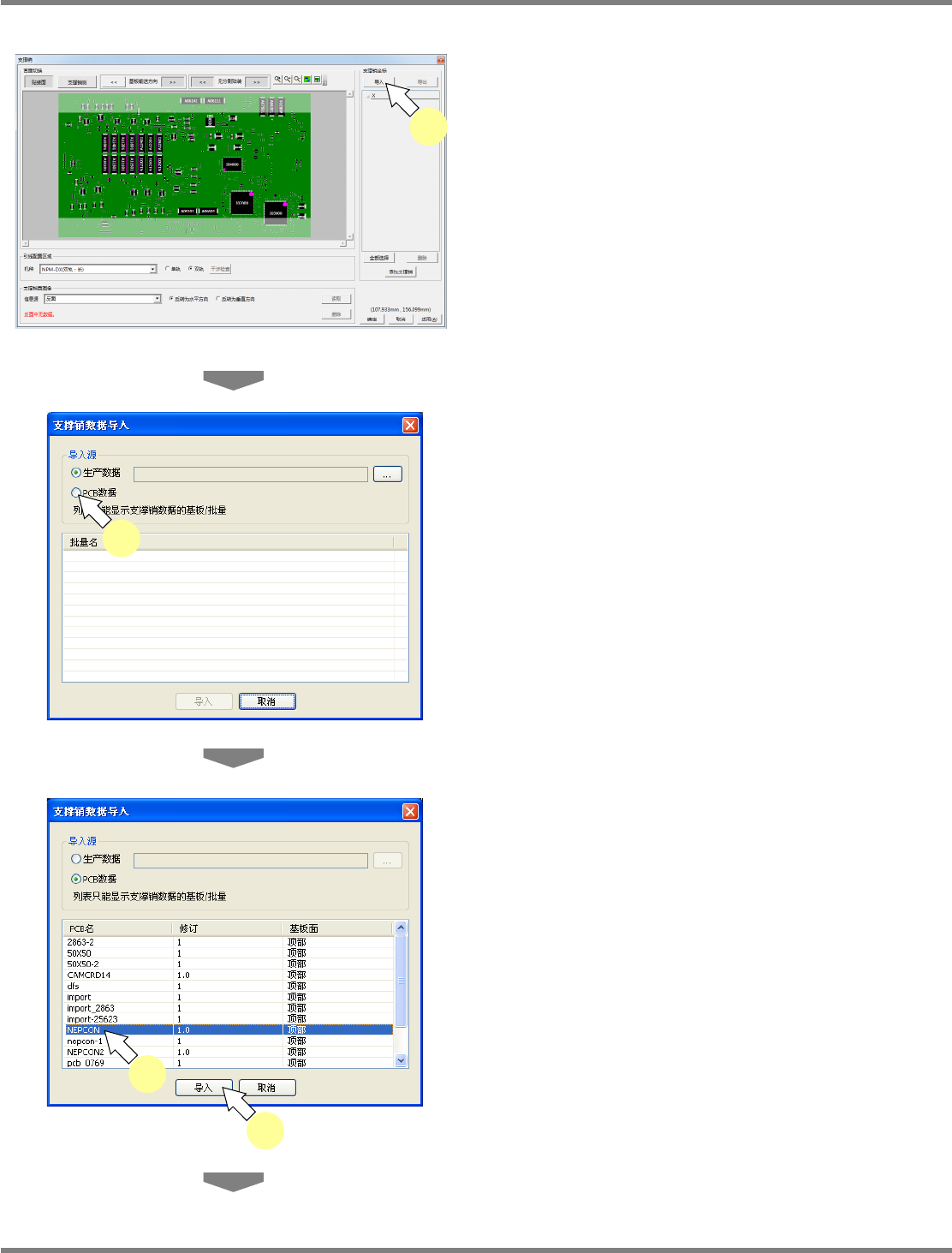

② 从
PCB
数据的导入
1
点击支撑销坐标上的
[
导入
]
。
将会显示
<
支撑销数据导入
>
画面。
2
在导入源下选择
PCB
数据。
将一览显示
DGS
内设定了支撑销的基板。
3
从显示在
PCB
一览中的基板中，选择
进行导入的基板。
选择基板后，
[
导入
]
即会转为可选择的状态。
4
点击
[
导入
]
。
当即已在基板上设定了支撑销时，将会显示确
认信息。
Howto130205S-19C00
2
Howto130205S-25C00
3
4
Howto130205S-06C02
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-61

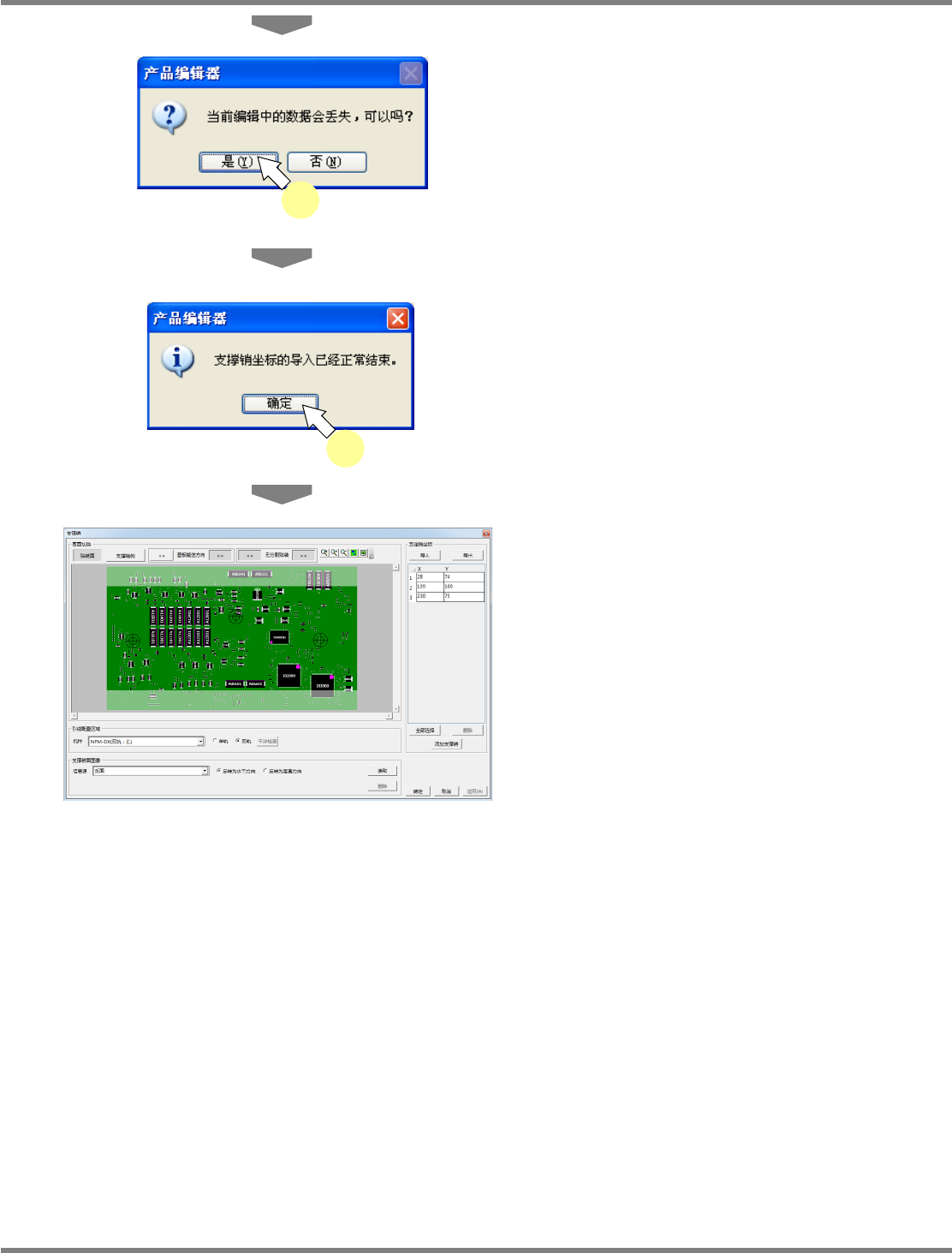

5
替换支撑销的坐标时，点击
[
是
]
。
6
将会显示导入结束的信息，点击
[
确定
]
。
导入后的支撑销数据，将会显示在基板上以及
支撑销坐标一览中。
当使用以往版本的数据时，有时坐标数据会被
修改。
导入后，请确认是否会发生干涉。
Howto130205S-24C02
Howto130205S-22C00
5
Howto130205S-23C00
6
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-62 EJS9AC-MB-13P-30

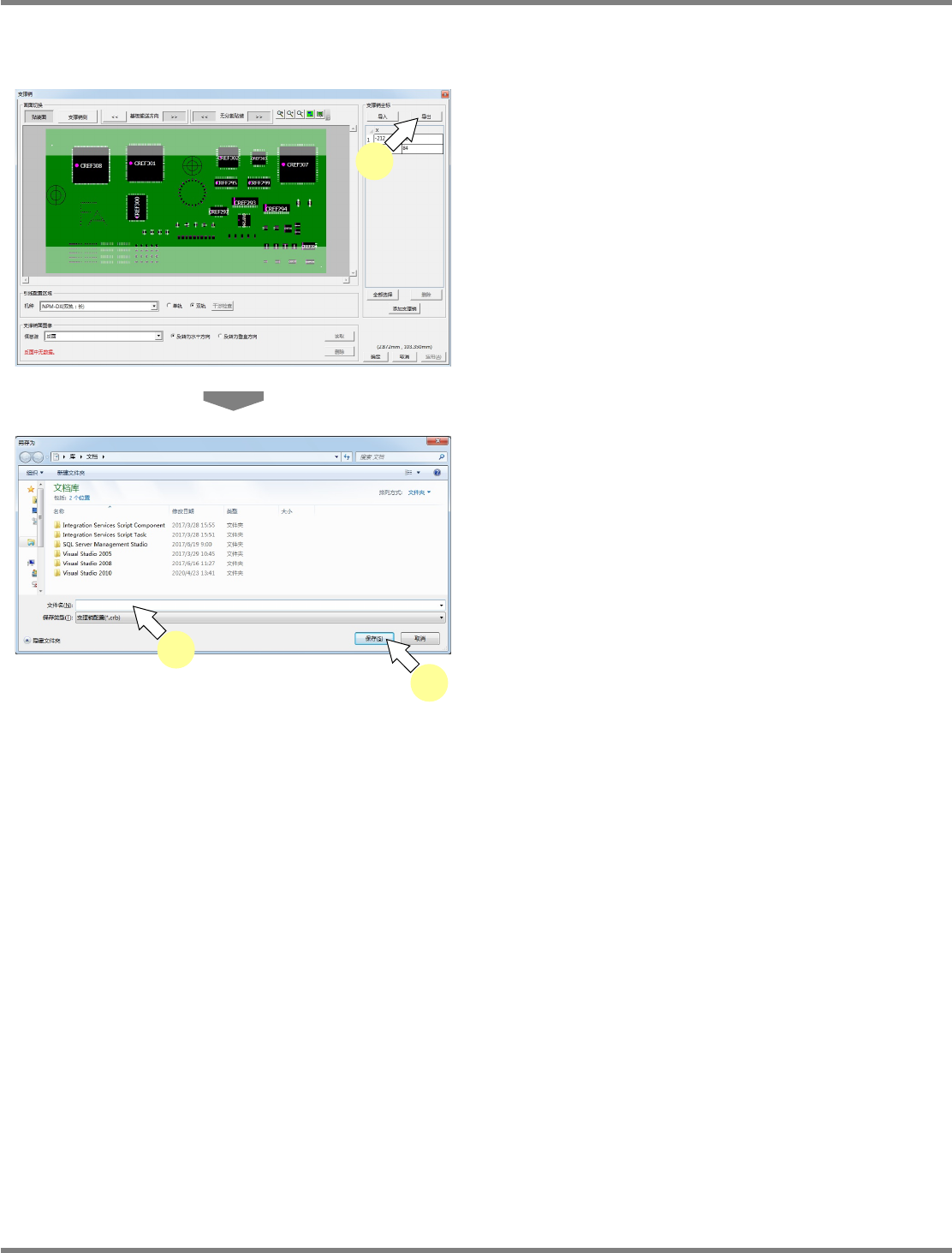

支撑销的导出
能够将支撑销坐标作为生产数据而导出。
1
点击位于支撑销坐标上的
[
导出
]
。
将显示
<
另存为
>
画面。
2
输入保存的文件名后，点击
[
保存
]
。
将设定所输入的文件名。
Howto130205S-56C00
1
Howto130205S-57C00
2
