NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-40 EJS9AC-MB-13P-30 ② 支撑销画面 - 通过右击菜单添加 1 选择基板右击菜单的 [ 添加支撑销 ] 。 将会在右击的位置上添加支撑销。 配置在基板外或每个机种的可配置区 域外坐标 上的支撑销，将以红色显示支撑销坐 标。 2 点击 [ 确定 ] 或 [ 适用 ] 。 当存在配置不正确的支撑销时，将显 示以下的 错误对话框。请修改…
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能

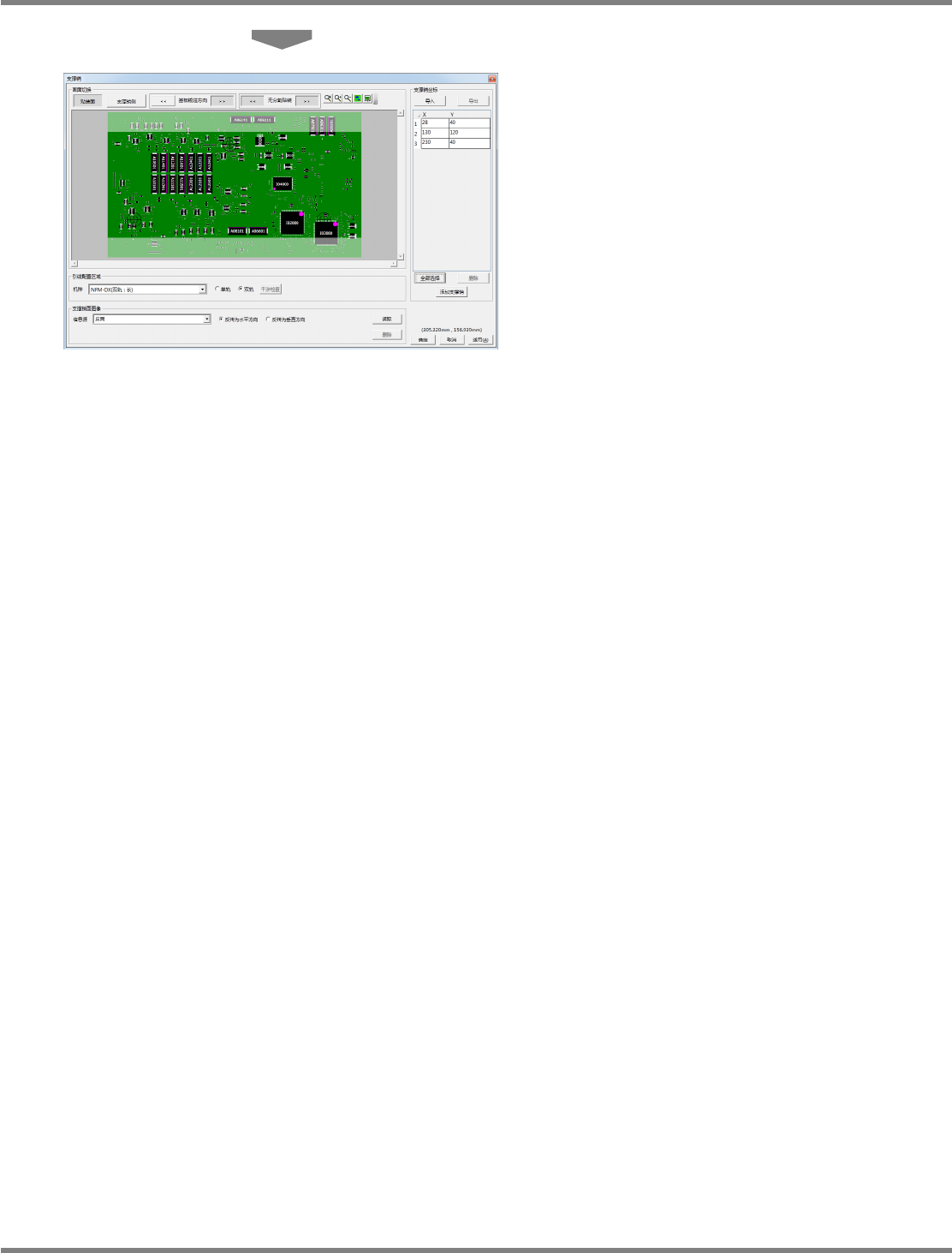

EJS9AC-MB-13P-30 Page 13-39
将在追加了贴装点之际，在
PCB
中设定支撑销。
Howto130205S-12C01
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-40 EJS9AC-MB-13P-30

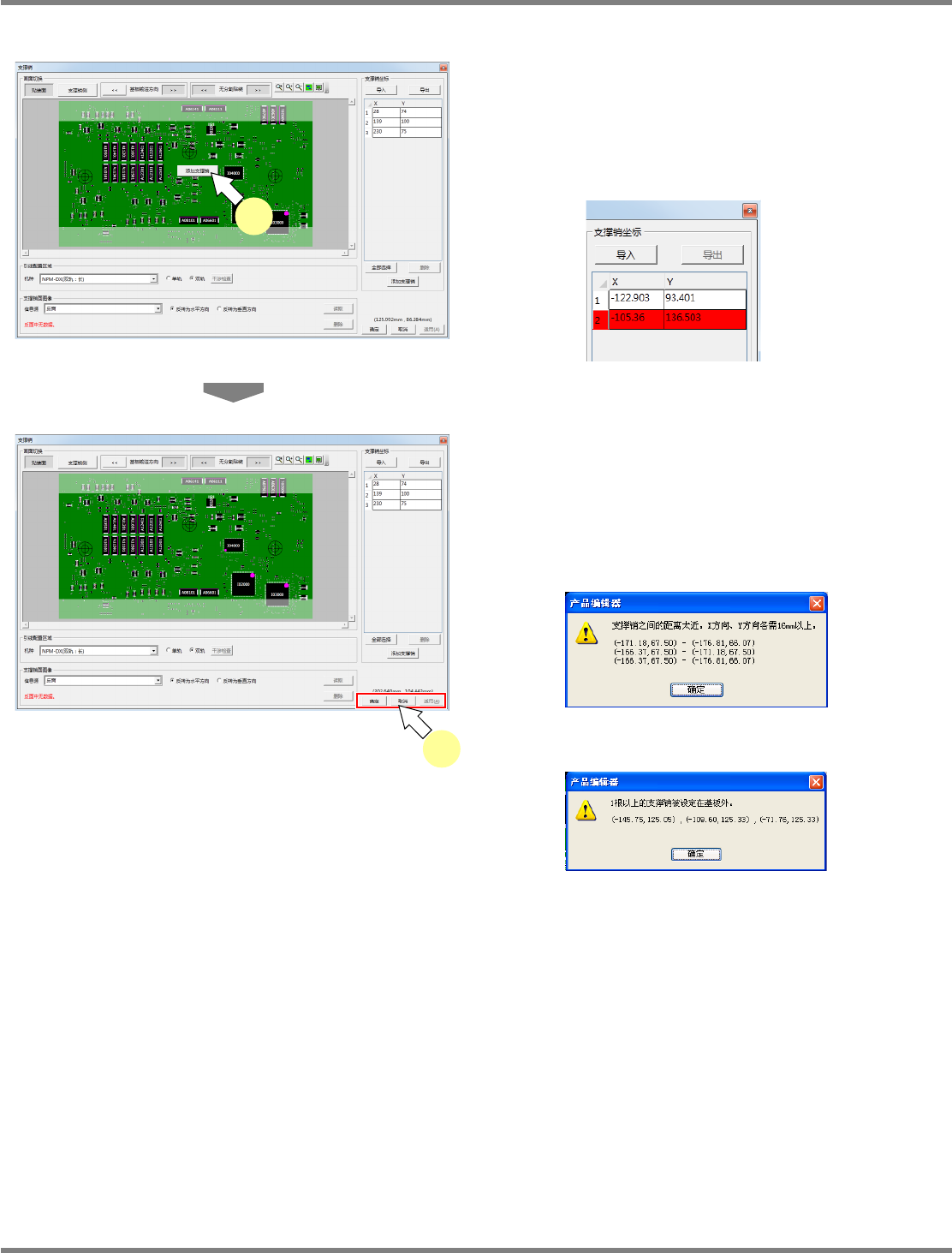

② 支撑销画面
-
通过右击菜单添加
1
选择基板右击菜单的
[
添加支撑销
]
。
将会在右击的位置上添加支撑销。
配置在基板外或每个机种的可配置区域外坐标
上的支撑销，将以红色显示支撑销坐标。
2
点击
[
确定
]
或
[
适用
]
。
当存在配置不正确的支撑销时，将显示以下的
错误对话框。请修改显示在错误对话框上的支
撑销坐标。
当支撑销与支撑销之间的间隔过近时
当支撑销配置在基板外时
Howto130205S-44C00
Howto130205S-45C00
Howto130205S-04C03
1
Howto130207S-26C00
Howto130205S-05C03
2
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-41

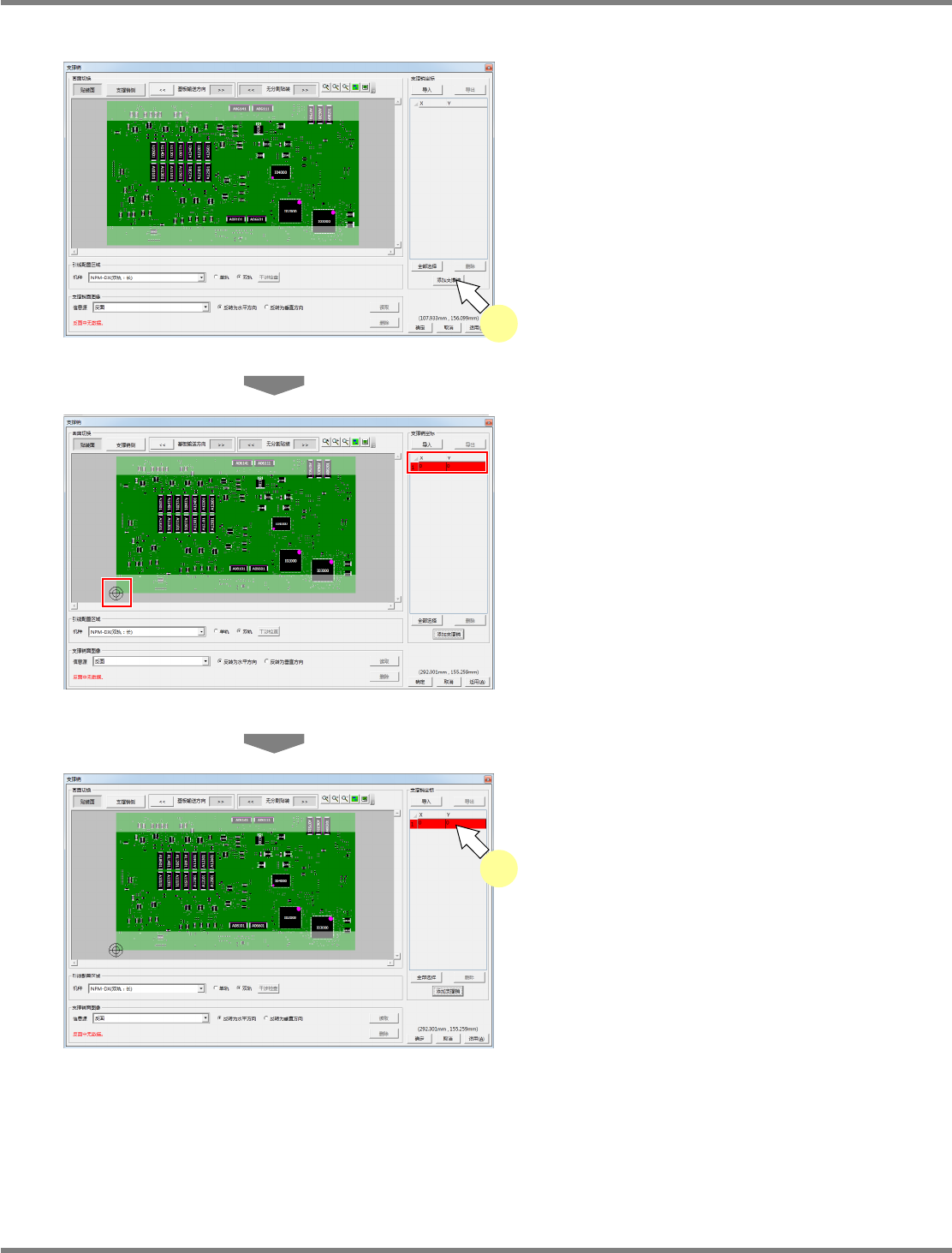

③ 支撑销画面
-
通过支撑销坐标一览添加
1
点击支撑销坐标一览的
[
添加支撑销
]
。
可在
PCB
数据中最多添加
50
个支撑销，但是
在以设备单位看起时，每个基板可最多使用
16
个。
将会在基板上以及坐标一览中设定初始值的支
撑销。
添加时初始值的
X
、
Y
坐标都设定为
0
。
2
输入需要设定进坐标一览的
X
、
Y
坐标。
在基板外的坐标、每个机种的配置区域外、或
销的间隔过近的配置设定下，将显示与右击菜
单追加相同的错误对话框。
Howto130205S-06C02
1
Howto130205S-07C03
Howto130205S-08C03
2
