NPM-DGS 程序手册 7.6 供料器表画面 EJS9AC-MB-07P-35 Page 7-147 ② 供料器表的显示部 显示项目 项目 说明 ‘ 地址 ’ 显示供料器的位置。 ‘ 供料器类型 ’ 设定供料器的类型。 ‘ 子 ’ 设定供料器的侧面。 ( 没有侧面时不能设定。 ) ‘ 元件 ’ 显示元件名称。 ‘ 库 ’ 显示已登录元件的元件库。 ‘ 固定 ’ 固定元件时，请打勾。 ‘ 供料器种类 ’ 显示供料器的种类。 ‘ 元件…
NPM-DGS
程序手册
7.6
供料器表画面
Page 7-146 EJS9AC-MB-07P-35
7.6
供料器表画面
① 画面显示控制部
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按设备分别显示供料器。
‘
工作
’
按工作台分别显示供料器。
[
搜索
]
显示搜索画面。
Product070500S-01C05
1
2
NPM-DGS
程序手册
7.6
供料器表画面
EJS9AC-MB-07P-35 Page 7-147
② 供料器表的显示部
显示项目
项目
说明
‘
地址
’
显示供料器的位置。
‘
供料器类型
’
设定供料器的类型。
‘
子
’
设定供料器的侧面。
(
没有侧面时不能设定。
)
‘
元件
’
显示元件名称。
‘
库
’
显示已登录元件的元件库。
‘
固定
’
固定元件时，请打勾。
‘
供料器种类
’
显示供料器的种类。
‘
元件种类
’
显示元件的种类。
‘
供应类型
’
显示供料器的供给类型。
‘
主要吸嘴
’
显示第一候选吸嘴的编号。
‘
替代吸嘴
1’
显示预备吸嘴编号。
‘
替代吸嘴
2’
显示预备吸嘴编号。
‘
替代吸嘴
3’
显示预备吸嘴编号。
‘
替代吸嘴
4’
显示预备吸嘴编号。
‘
实装点数
’
显示元件的贴装点数。
‘
贴装点数
(
成对
)’
显示在成对批量所指定批量的贴装点数。
没有指定成对时，将不显示贴装点数。
关于成对指定的详细，请参照
‘7.3.7
成对批量设定
’
。
‘
跳过
’
设定是否跳过元件。
‘
引线弯曲间隔
’
显示引线弯曲间隔的值。
引线弯曲间隔，只在供给类型为横向编带元件时，在最优化后设
定。
NPM-DGS
程序手册
7.6
供料器表画面
Page 7-148 EJS9AC-MB-07P-35

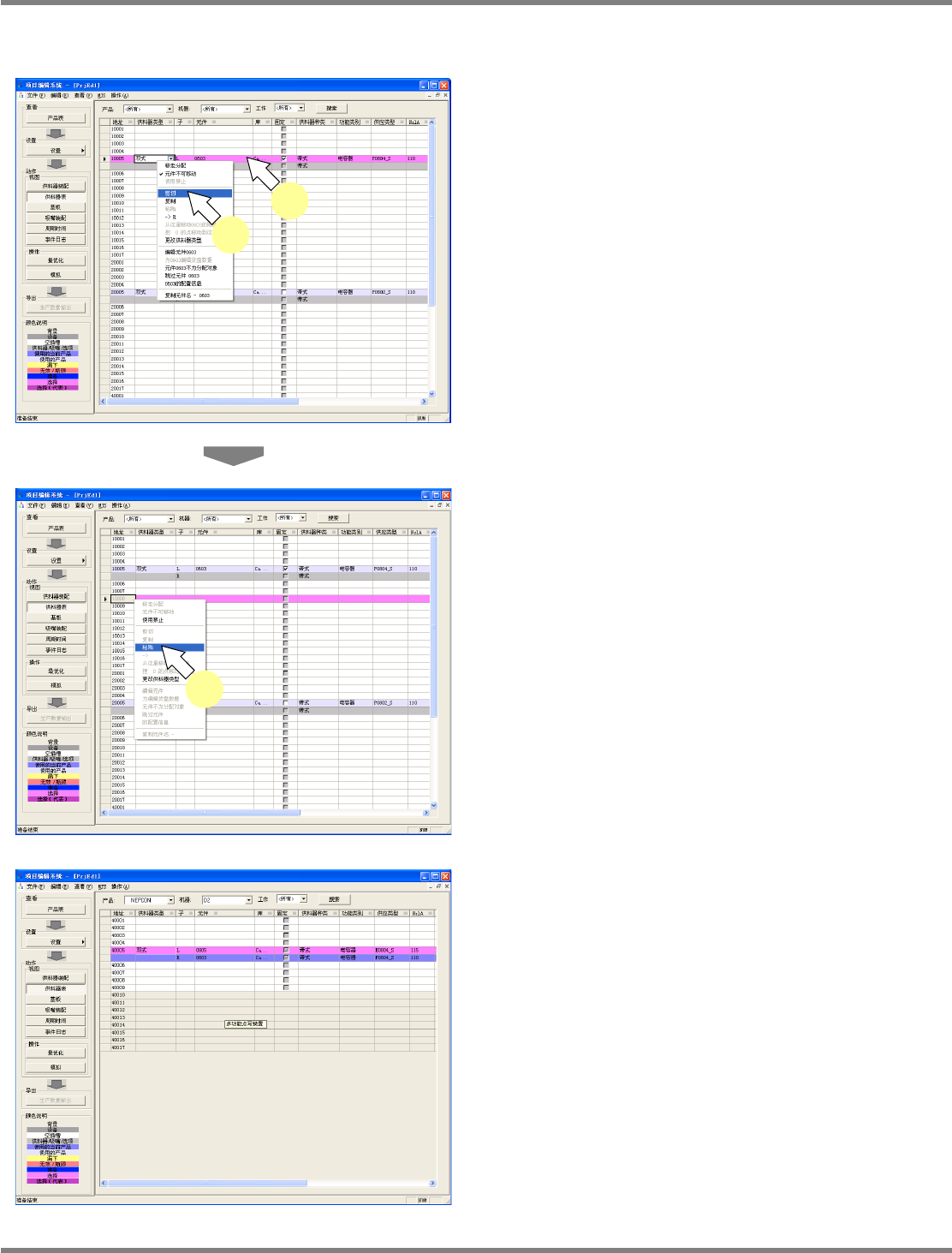

7.6.1
供料器表的元件移动
1
选择要移动的元件。
2
在所选元件上右击弹出菜单，选择
[
剪
切
]
，或者选择菜单栏的
[
编辑
]
[
剪
切
]
。
无法移动固定的元件。需要移动时，请解除固
定。
3
在未配置元件的插槽上右击弹出菜单，
选择
[
粘贴
]
，或者选择菜单栏的
[
编辑
]
[
粘贴
]
。
元件移动到所指定的插槽中。
配置有元件排出传送带、转印单元、背光单元
的插槽以暗灰色显示，并不能移动元件。
Product070501S-01C04
1
2
Product070501S-02C04
3
Product070501S-03C03
