NPM-DGS 程序手册 7.12 生成数据 Page 7-222 EJS9AC-MB-07P-35 当贴装模式设为自动决定时 将贴装模式设为自动时，将显示 < 实装模式自动决定 > 画面。 请在这个画面上选择是否对最小元件 执行自动分割。 之后，需要执行最佳化时，请点击 [ 最佳化开始 ] 。 关于最少元件的分割，请参照以下章 节的记载。 ‘4.3.3 选项设定 ■最佳化选项设定标签 ’ 在以下的情形下，无…
NPM-DGS
程序手册
7.12
生成数据
EJS9AC-MB-07P-35 Page 7-221
7.12
生成数据
7.12.1
优化
在所设定的条件下进行数据编制项目的优化，生成生产数据。

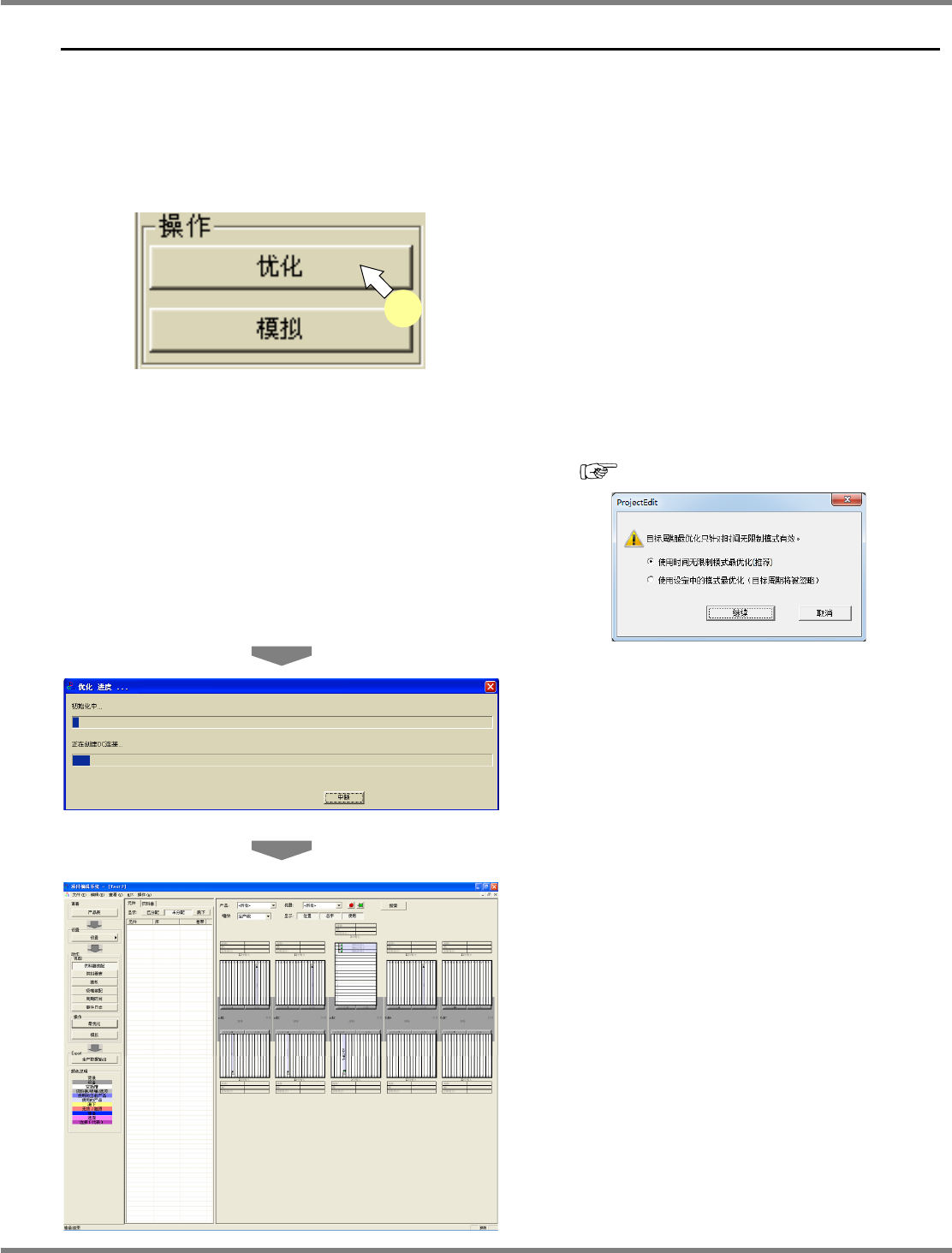

数据编制项目的优化
1
在项目栏的
‘
动作
’
的
‘
操作
’
中选择
[
优
化
]
，或者在菜单栏中选择
[
操作
]
[
最
优化
]
。
当设定了自动决定贴装模式时，将显示
<
实装模
式自动决定
>
画面。请参照后述的
‘
■在贴装模
式设为自动决定时
’
。
在指定目标周期后执行优化时，如果没有设定
优化模式
:
时间无限制模式，将显示以下的对话
框。
‘7.3 PCB
一览表画面
’
将会显示优化的进度画面。
优化完成后，将会自动切换到供料器装配画面，
并显示优化结果。
Product071101S-02C00
Product071101S-01C00
1
Product071101S-03C01
Product071101S-09C00
NPM-DGS
程序手册
7.12
生成数据
Page 7-222 EJS9AC-MB-07P-35

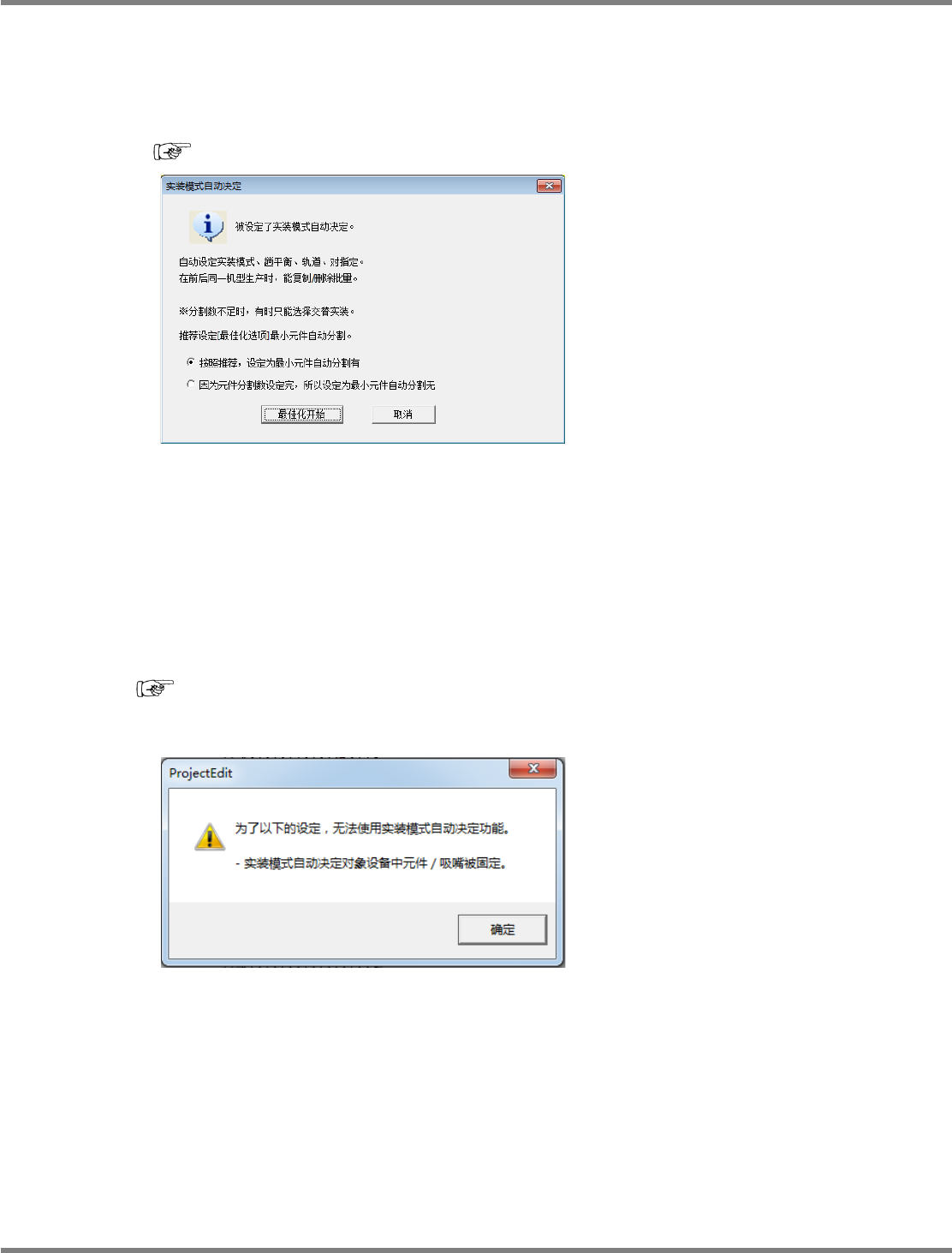

当贴装模式设为自动决定时
将贴装模式设为自动时，将显示
<
实装模式自动决定
>
画面。
请在这个画面上选择是否对最小元件执行自动分割。
之后，需要执行最佳化时，请点击
[
最佳化开始
]
。
关于最少元件的分割，请参照以下章节的记载。
‘4.3.3
选项设定
■最佳化选项设定标签
’
在以下的情形下，无法使用贴装模式的自动决定。
超出
3
个批量时
多个批量使用相同轨道时
存在准备工作台时
吸嘴或元件被固定设置在设备上时
在最佳化选项下选择了
‘
以区块作为单位进行最佳化
’
时
设定了等级贴装工作台时
如果属于以上的情形，将显示错误对话框。
关于区块单位的最佳化，请参照以下章节的记载。
‘4.3.3
选项设定
■最佳化选项设定标签
’
例
:
元件以及吸嘴被固定配置时
当设定了自动决定时，根据最佳化的设定，直至决定了贴装模式将无法进行模拟、循环时间的计
算、数据输出等操作。
Product071101S-05C00
Product071101S-06C00
NPM-DGS
程序手册
7.12
生成数据
EJS9AC-MB-07P-35 Page 7-223
通过优化选项设定了时间无限制模式时
通过优化选项设定了时间无限制模式时，将显示
<
优化
>
画面。
在这个画面上显示时间无限制优化处理中的最新趟信息。
最新趟信息的显示项目
项目
说明
经过时间 显示按下优化按钮后的经过时间。
最终刷新日期时间 显示更新了趟信息的时刻。
平均时间 显示生产一张的平均趟时间。
来自上次的差 显示上次更新时的平均时间与当前平均时间之间的差。
目标周期达成率(%) 显示通过优化计算的 TACT TIME，在多少程度上接近了所设定的目
标。目标周期达成率显示在设定了目标周期的全部批量下的达成率。
如果哪个批量都没有设定目标周期，则以’-‘ 显示。
批量# 显示批量注册编号。
批量名 显示批量名称。
轨道 显示轨道指定编号。
基板数 显示在项目中设定的生产张数。
预测 CPH 显示通过优化计算出的每个插槽的预测 CPH。
CPH
显示当前每个插槽的 CPH。
预测趟(sec) 显示通过优化计算出的每个批量的预测趟。
趟(sec) 显示当前批量的每个趟。以红色显示瓶颈项目。
Avg/Max(%)
显示当前批量的每个生产线平衡状况。
目标周期(秒) 显示每个批量的目标周期的值。
没有设定目标周期的批量，将显示为“-”。
在最新趟的信息显示画面上，点击
[
现在结束
]
按钮，将显示以下的结束确认画面。
・点击
[
是
]
时，将以按下
[
现在结束
]
按钮时的优化结果执行优化后结束。
・点击
[
否
]
时，将返回到时间无限制优化画面。
结束时间无限制优化时，请参考以下条件进行判断
:
・经过时间超出
2
个小时
30
分钟时
・从最终更新日期起，已有
30
分钟以上没有执行更新
上述参考基准是通过本公司评价用生产数据的计算所得的，因此根据所登录的
基板数量以及贴装点数的不同，有时会发生变动。
