NPM-DGS
程序手册
11.4
用扫描设备制作识别选项数据的详情
Page 11-22 EJS9AC-MB-11P-11
11.4.11
形状选项数据创建
形状选项数据，可通过
[
详细设定
]
标签卡的以下部分进行设定。

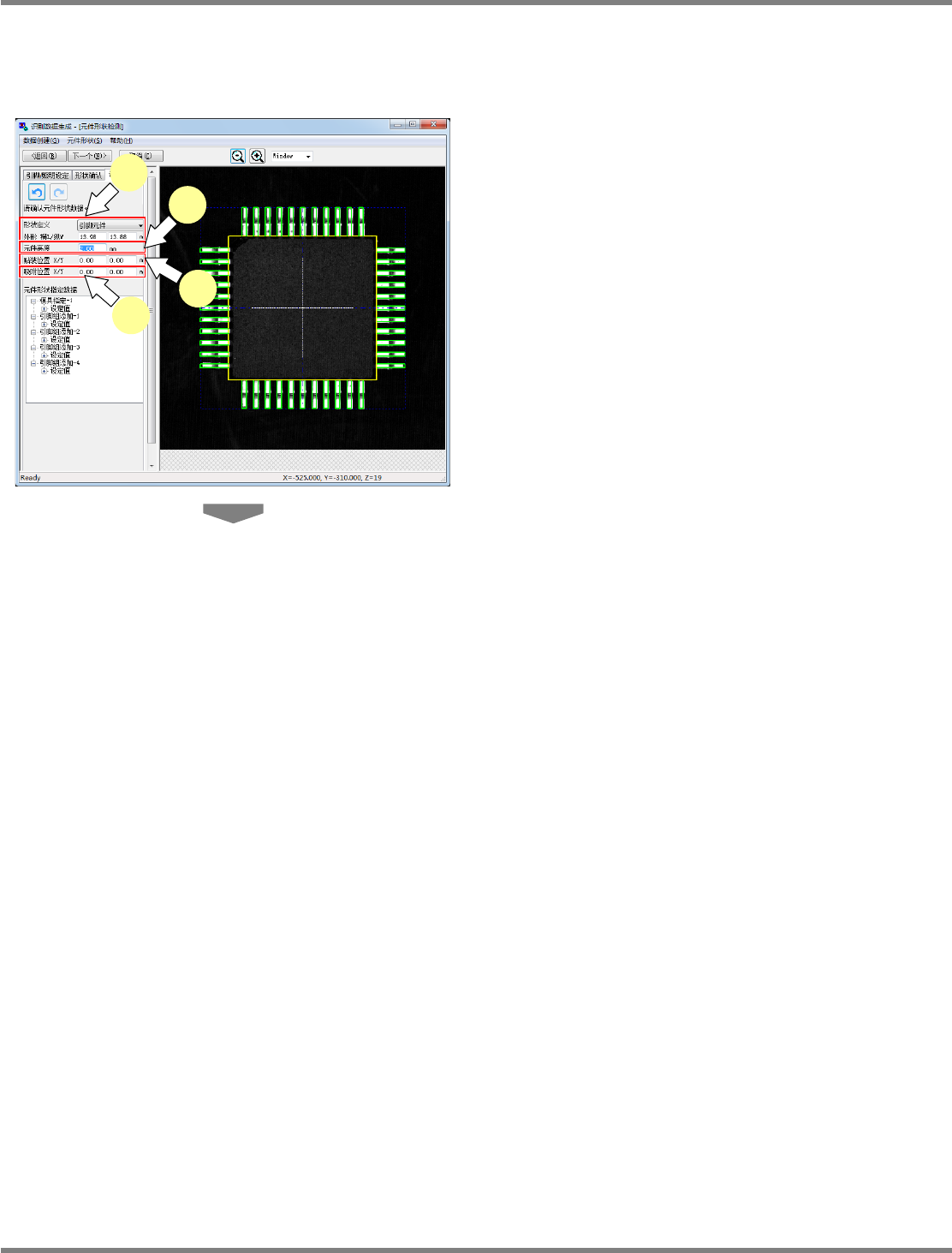

1
确认形状定义、外形尺寸。
显示出自动决定的形状定义及外形尺寸。
外形尺寸以四角形的蓝色虚线显示在元件图像
的视图上。当在编辑框中输入了焦距时，蓝色虚
线转为红色实线。
如果变更了贴装位置
X/Y
、元件形状指定数据，
即会自动地重新设定。
2
设定元件高度。
设定元件高度。如果没有设定，将会显示错误。
3
设定贴装位置
X/Y
。
设定贴装位置
(
元件中心
)
。贴装位置以十字蓝色
虚线显示在元件图像视图上。当在编辑框中输入
了焦距时，蓝色虚线转为红色实线。
相应所设定的值，元件形状指定数据的设定值
会发生变更。
4
设定吸附位置
X/Y
。
设定与元件中心相对的吸附位置的补偿量。吸附
位置以外形尺寸的
1/4
和
1/8
的棕色双重圆形虚
线显示在元件图像的视图上。当在编辑框中输入
了焦距时，蓝色虚线转为红色实线。
ScanED110411S-01C02
1
2
4
3
NPM-DGS
程序手册
11.4
用扫描设备制作识别选项数据的详情
EJS9AC-MB-11P-11 Page 11-23

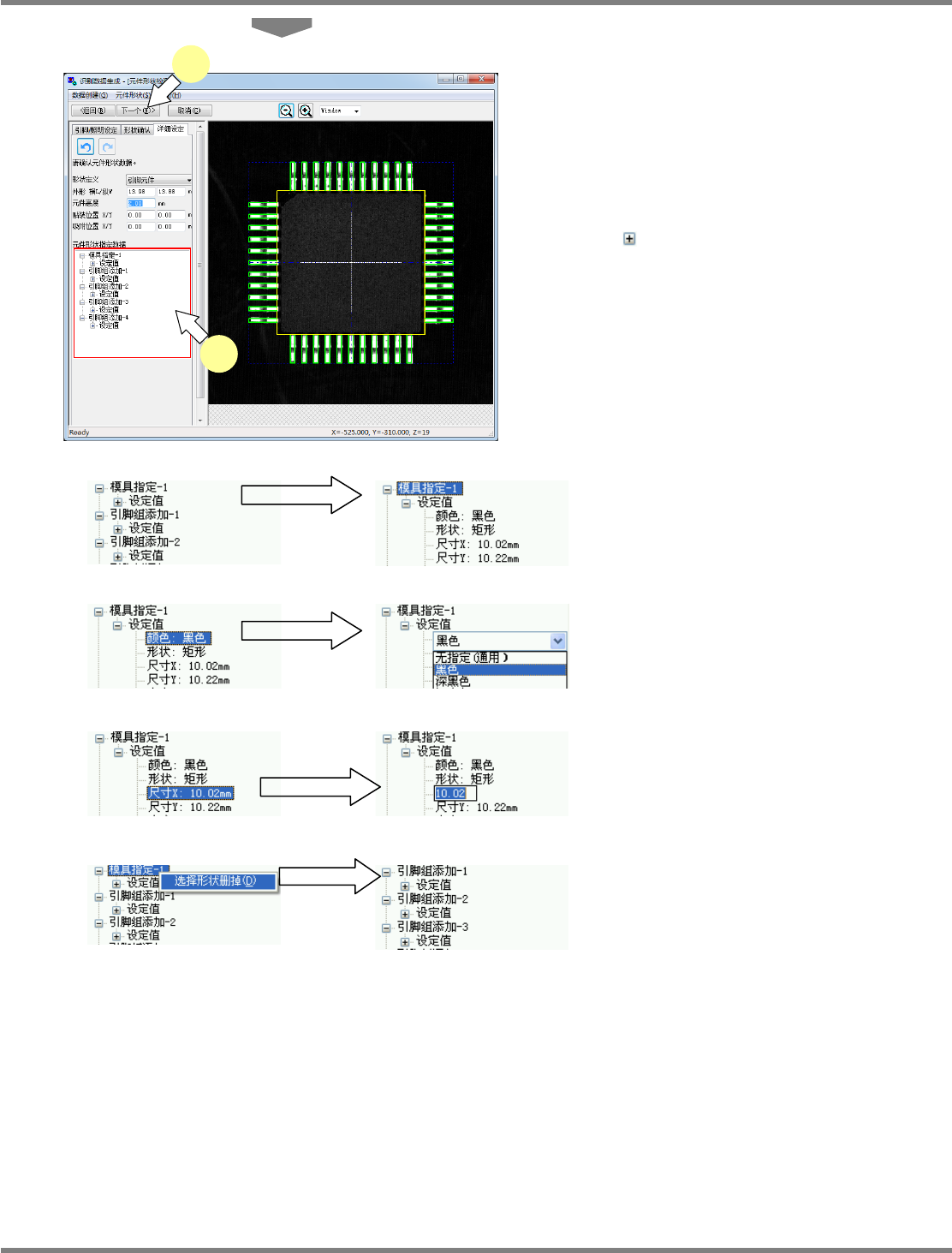

5
确认元件形状指定数据一览表。
用一览表形式显示所设定的元件形状指定数据。
所设定的形状将在画面右处的元件图像视图中
用黄色、绿色、紫色框线显示。
点击各选项名称，使其变为可选状态后作为元件
图像视图对象的形状将被改为红色框线。
点击
，则可确认设定内容。
选择了各设定内容后再次点击，即能够在组合框
或编辑框中变更设定内容。
在可选状态下选择右击菜单的
[
删除选择形状
]
，
则会删除该形状指定数据。
6
点击
[
下一个
]
。
完成了全部的修正后，请或者选择菜单的
[
数据
创建
]
[
下一个
]
，或者点击工具栏的
[
下一个
]
按钮后进入到下一个操作画面。
ScanED110411S-01C02
5
6
NPM-DGS
程序手册
11.4
用扫描设备制作识别选项数据的详情
Page 11-24 EJS9AC-MB-11P-11
11.4.12
读取图像
当元件显示模糊或识别结果不良时，可通过扫描器重新获取元件图像。在通过输入数据设定指定了
文件并执行了创建等情形下，无法选择这个项目。

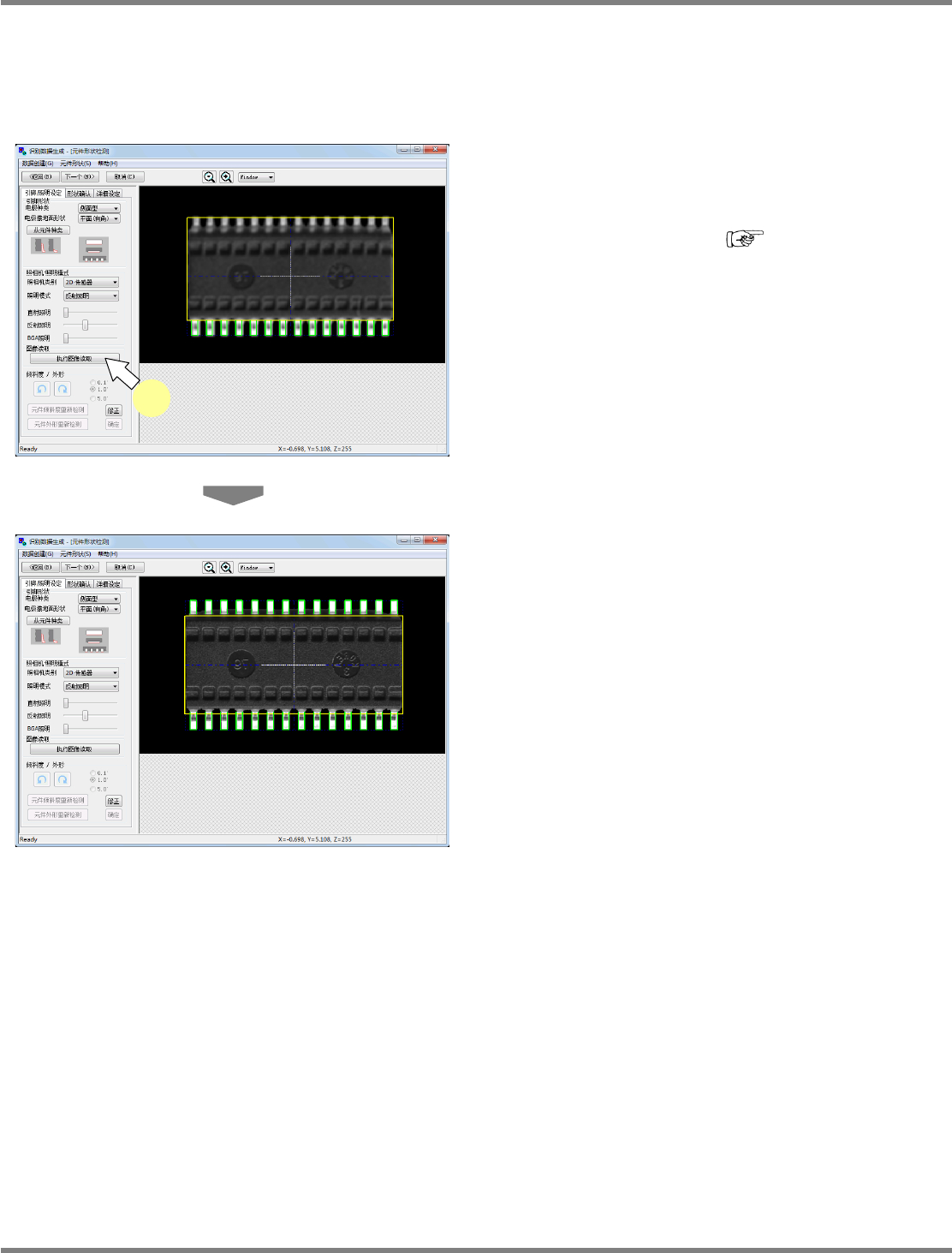

1
点击
[
执行图像读取
]
。
调整出扫描驱动器后，执行输入图像的操作。
所使用的扫描器，使用在
‘11.4.6
扫描设
备图像的输入
’
所选择的扫描设备。
图像读取画面根据所使用的扫描器而有所不
同，因此具体的操作方法请参照扫描器的使用
说明书。
ScanED110412S-04C01
ScanED110412S-03C01
