NPM-DGS 程序手册 13.1 等级贴装功能 Page 13-4 EJS9AC-MB-13P-30 13.1.3 数据编制概要 1 数据编制流程 使用等级贴装功能来编制数据时的流 程如下所示。 在元件编辑器和数据编制编辑器进行 设定。 生产线构成设定 设定生产线构成。 ( 与通常的数据编制相同。 ) PCB 数据 设定 PCB 数据。 ( 与通常的数据编制相同。 ) 元件编辑器输入 进行等级贴装元件的设定。 软开关设定 进行等级贴装…
NPM-DGS
程序手册
13.1
等级贴装功能
EJS9AC-MB-13P-30 Page 13-3
13.1.2
功能
使用等级贴装功能所编制的数据，具有如下所述的特征。
① 向各工作台分割区块。
向各工作台均等分割区块数量。
区块数量比工作台数量少时，将分配到序号小的工作台上。
在一个工作台上贴装区块内的等级贴装元件。

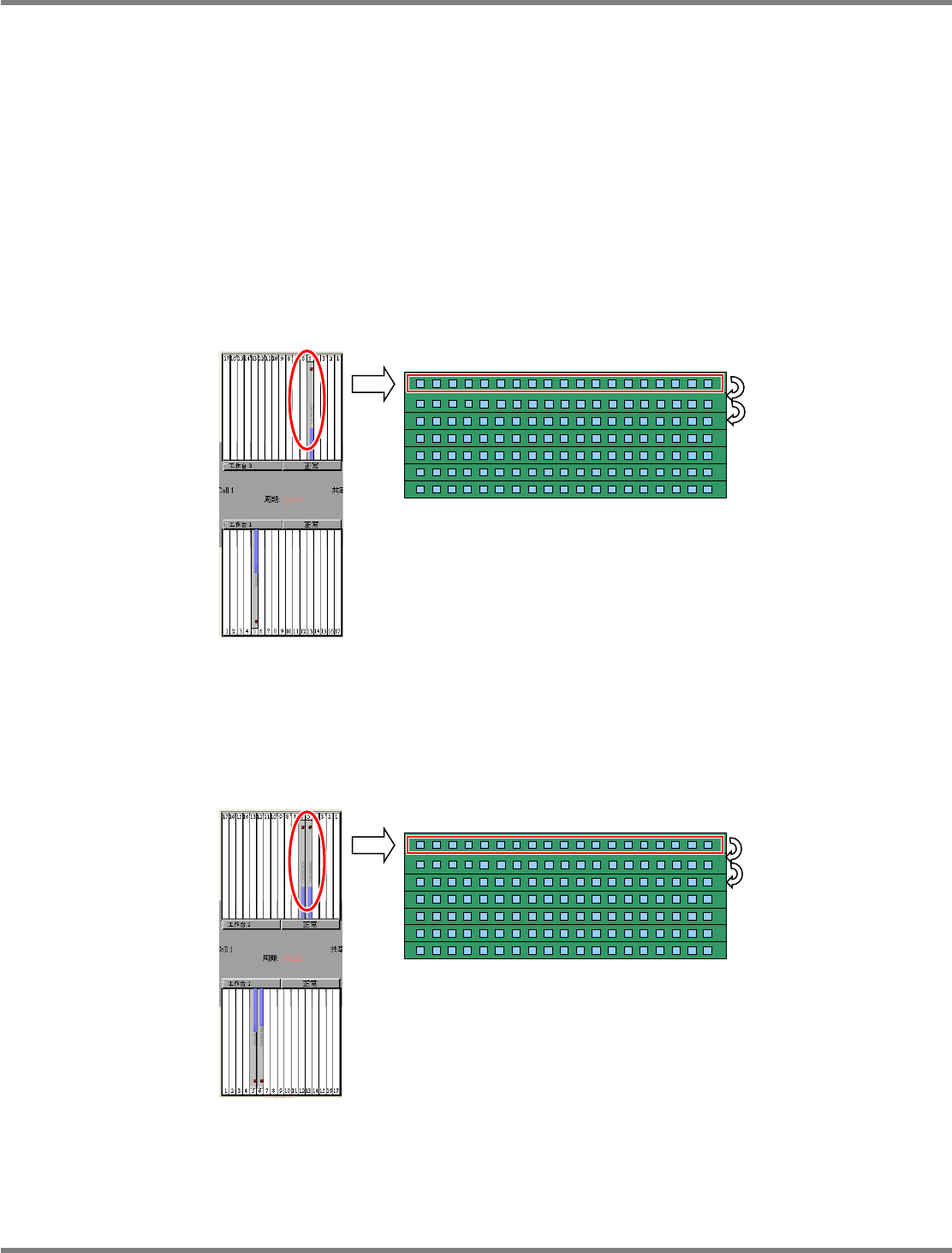

② 从相同工作台内的供料器上吸附区块内的等级贴装元件后进行贴装。
在工作台上配置了各一根
LED
元件时
在一个区块上，从一根供料器吸附等级贴装后进行实装。
直到完成了一个区块的贴装为止，不会实装下一个等级贴装元件。
配置了多个工作台内相同等级的等级贴装元件时
在一个区块内，从工作台内的多个供料器吸附等级贴装元件后进行实装。
直到完成一个区块内的实装为止，不会贴装下一个区块。
Howto130102S-01C00
完成了一个区块的
实装后
，
开始下一个
区块的实装
一个区块从一根供料器吸附。
Howto130102S-02C00
完成了一个区块实
装后，开始下一个区
块的实装
如果配置
2
根相同等级的
LED
元件
，
一个程序块
将从工作台内的
2
根供料器执行吸附。
NPM-DGS
程序手册
13.1
等级贴装功能
Page 13-4 EJS9AC-MB-13P-30
13.1.3
数据编制概要
1
数据编制流程
使用等级贴装功能来编制数据时的流程如下所示。
在元件编辑器和数据编制编辑器进行设定。
生产线构成设定
设定生产线构成。
(
与通常的数据编制相同。
)
PCB
数据
设定
PCB
数据。
(
与通常的数据编制相同。
)
元件编辑器输入
进行等级贴装元件的设定。
软开关设定
进行等级贴装工作台的设定。
•
等级贴装设定
•
等级贴装对象工作台
•
等级贴装元件以外的元件贴装基台
等等
最佳化
最佳化生产数据。
(
与通常的数据编制相同。
)
分配
进行分配设定。
(
与通常的数据编制相同。
)
生产数据输出
将编制的生产数据输出到规定的文件夹内。
(
与通常的数据编制相同。
)
保存
保存编制的生产数据。
(
与通常的数据编制相同。
)
NPM-DGS
程序手册
13.1
等级贴装功能
EJS9AC-MB-13P-30 Page 13-5
2
数据编制的详细
元件编辑器输入
在各元件上设定哪一个元件属于等级贴装元件。
关于元件编辑器的详细内容，请参照
‘6.5.3
编辑元件
’
。
1
设定是否将元件设定为等级贴装元件。
Howto130103S-01C01
1
