NPM-DGS 程序手册 10.2 编辑生产数据 Page 10-6 EJS9AC-MB-10P-13 10.2.1 数据编制工作画面组成 关于项目编辑系统画面 No. 名称 说明 菜单栏 显示各菜单。 项目栏 显示画面切换、各种设定、操作的按 钮。 各种视图画面 显示供料器装配、供料器表、吸嘴装 配、基板、产品表、事件日 志的画面。 状态栏 显示状态。 菜单的构成与 PPD 编辑器相同，但是无法使用以下 的…
NPM-DGS
程序手册
10.2
编辑生产数据
EJS9AC-MB-10P-13 Page 10-5
③
‘
动作
’
‘
视图
’
[
供料器装配
]
:
显示供料器配置画面。
[
供料器表
]
:
显示供料器表画面。
[
基板
]
:
显示基板图像画面。
[
吸嘴装配
]
:
显示吸嘴配置画面。
[
周期时间
]
:
显示周期时间画面。
[
事件日志
]
:
显示事件日志画面。
‘
操作
’
[
模拟
]
:
使用现在的供料器配置及吸嘴配置进行模拟。
④
‘
输出
’
[
上传到
LNB]
:
将已编辑的生产数据上传到
LNB
。
NPM-DGS
程序手册
10.2
编辑生产数据
Page 10-6 EJS9AC-MB-10P-13

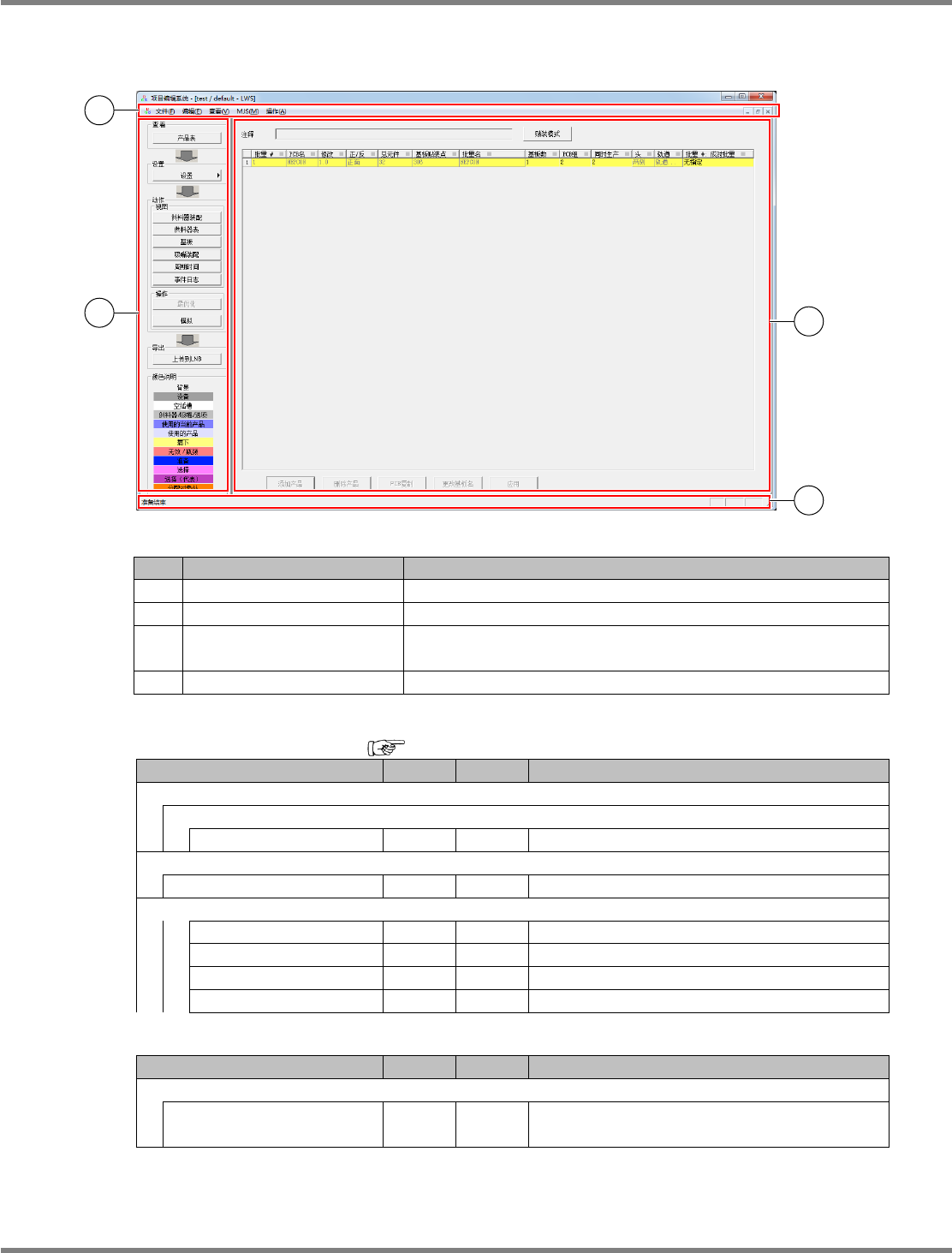

10.2.1
数据编制工作画面组成
关于项目编辑系统画面
No.
名称
说明
菜单栏
显示各菜单。
项目栏
显示画面切换、各种设定、操作的按钮。
各种视图画面
显示供料器装配、供料器表、吸嘴装配、基板、产品表、事件日
志的画面。
状态栏
显示状态。
菜单的构成与
PPD
编辑器相同，但是无法使用以下的项目。
关于菜单项目的操作，请参照
‘9.4.1
数据编制工作画面组成
’
。
菜单栏
项目栏
工具栏
说明
[
文件
]
[
导入
]
[
吸嘴装配
]
[
编辑
]
[
装配规则
]
[
操作
]
[
最优化
]
[
使生产线构成同步
]
[
更改设备构成
]
[
比较生产线构成
]
以下功能只可在
LWS
模式时使用。
菜单栏
项目栏
工具栏
说明
[
操作
]
[
与最新的生产线元件程序库
同步
]
将生产数据内的元件数据更新到生产线元件程
序的元件数据。
LWS100200S-02C05
2
1
2
2
2
3
2
4
NPM-DGS
程序手册
10.2
编辑生产数据
EJS9AC-MB-10P-13 Page 10-7
10.2.2

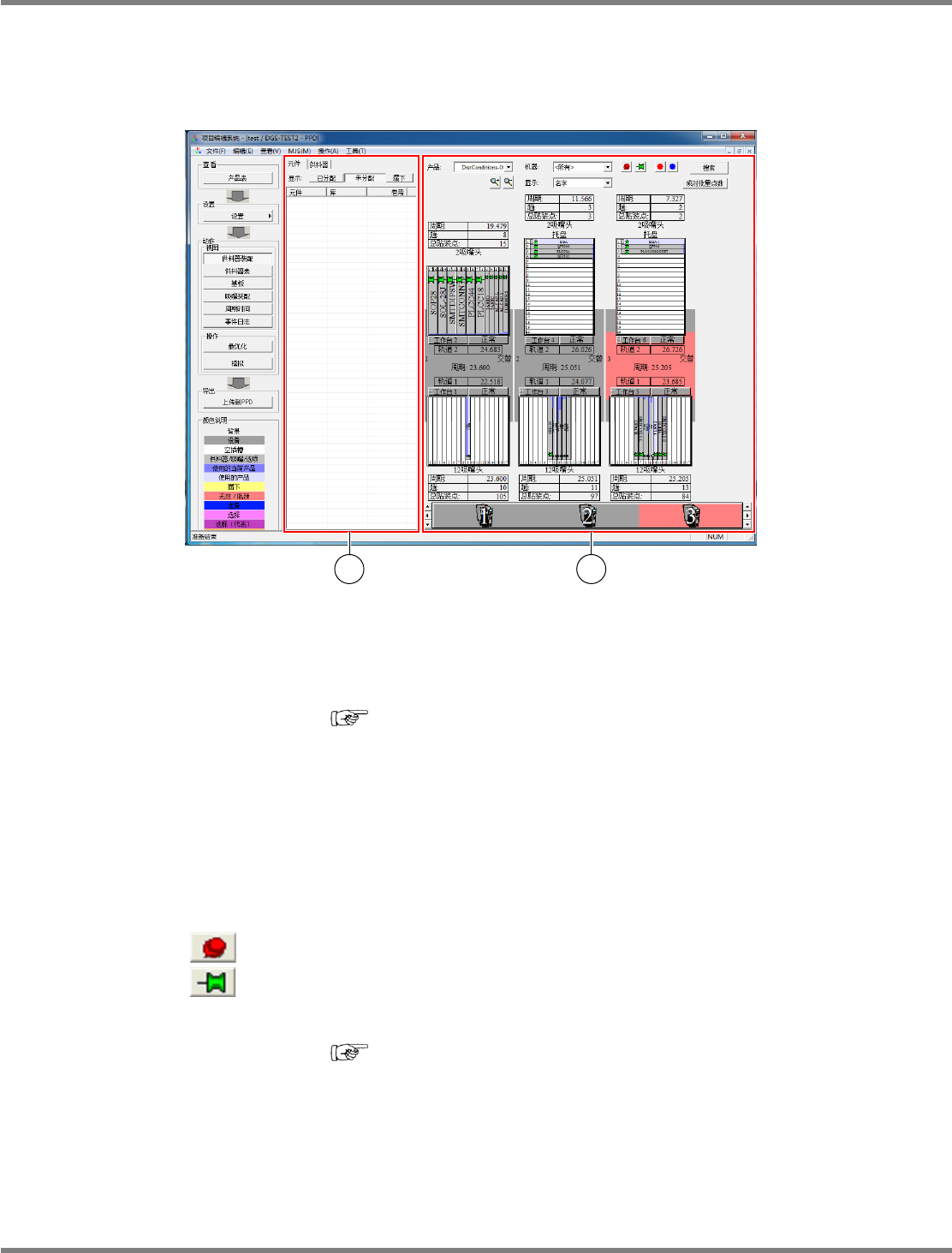

供料器装配画面
通过供料器装配画面进行元件装配状态的确认和更改。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
供料器
装配
]
。供料器装配画面是项目编辑系统的初期画面，模拟结束时也自动切换到该画面。
此时，除了元件装配以外，还可确认循环时间、过程数、实装点总数。
① 元件一览
显示现在的项目所包含的元件一览。
操作与
PPD
编辑器的元件一览相同。
详细内容，请参照
‘9.4.2
供料器装配画面
’
。
设定为替代元件的元件，将会显示在
[
漏下
]
或
[
未分配
]
标签上。
单击元件名后启动元件编辑器，即能够编辑替代元件的数据。另外当在供料器上配置了替代元件
时，将还显示在供料器配置画面上。
② 供料器装配
显示供料器装配。也可进行元件装配、供料器装配的更改。
在
LWS
模式的供料器布局中，没有如下所示的全固定按钮、解除全固定按钮。
(
全固定
)
(
解除全固定
)
其他操作与
PPD
编辑器的供料器布局相同。
详细内容，请参照
‘9.4.2
供料器装配画面
’
。
LWS100202S-01C06
1
2
