NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-66 EJS9AC-MB-07P-35
② 打印预览画面
在打印预览画面上，显示指定的每个
PCB
、设备的供料器配置信息。
显示项目
項目
説明
‘
页
’
显示帐票的页码。
‘
倍率
’
显示打印预览的显示倍率。
‘
生产数据
’
显示制作数据的项目名称。
‘
描述
’
显示
PCB
列表画面的描述。
‘
生产线
’
显示生产线名称。
‘
机器
’
显示设备编号和设备名称。
‘
周期
’
显示周期时间。
‘
趟
’
显示趟数。
‘
贴装点数
’
显示总贴装点数。
供料器配置信息
‘
工作台
’
显示工作台编号。
‘
基板
’
显示
PCB
名称。如果选择了多个
PCB
，将显示多个。
‘
槽
’
显示槽编号。
‘
副槽
’
显示副槽
( ‘L’ / ‘R’ )
。
‘
元件
’
显示元件名称。
显示元件名称。在帐票印刷选项下，设定了
‘
导出元件说明
’
、
‘
导
出存储位置
’
、
'
导出替代元件
’
时，将会输出到元件名称的旁边。
识别确认标志
:
识别确认没有结束。
(
需要示教。
)
或者处于不明状态。
没有图标
:
识别确认已完成。
(
无需示教。
)
‘
供给
’
显示供给类型。供给为横向卷带时，在供给类型的下方显示引线
弯曲间隔的值。
‘
贴装点
’
显示元件的贴装点数。
Product070211S-06C01
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-67
分配对象外信息
分配对象外信息，可从供料器配置信息向前翻滚页面显示。
显示项目
項目
説明
‘
页
’
显示帐票的页码。
‘
倍率
’
显示打印预览的显示倍率。
‘
生产数据
’
显示制作数据的项目名称。
‘
描述
’
显示
PCB
列表画面的描述。
‘
生产线
’
显示生产线名称。
‘
机器
’
显示设备编号和设备名称。
分配外信息
‘
工作台
’
显示工作台编号。
‘
基板
’
显示
PCB
名称。如果选择了多个
PCB
，将显示多个。
‘
槽
’
显示槽编号。
‘
元件
’
显示元件名称。
在帐票印刷选项下，设定了
‘
输出元件说明
’
、
‘
输出替代元件
’
时，
将会输出到元件名称的旁边。当设定了
‘
输出参考序号
’
时，将输出
到元件名称的下面。
识别确认标志
:
识别确认没有结束。
(
需要示教。
)
或者处于不明状态。
没有图标
:
识别确认已完成。
(
无需示教。
)
‘
供给
’
显示供给类型。
‘
贴装点
’
显示元件的贴装点数。
Product070211S-07C01
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-68 EJS9AC-MB-07P-35

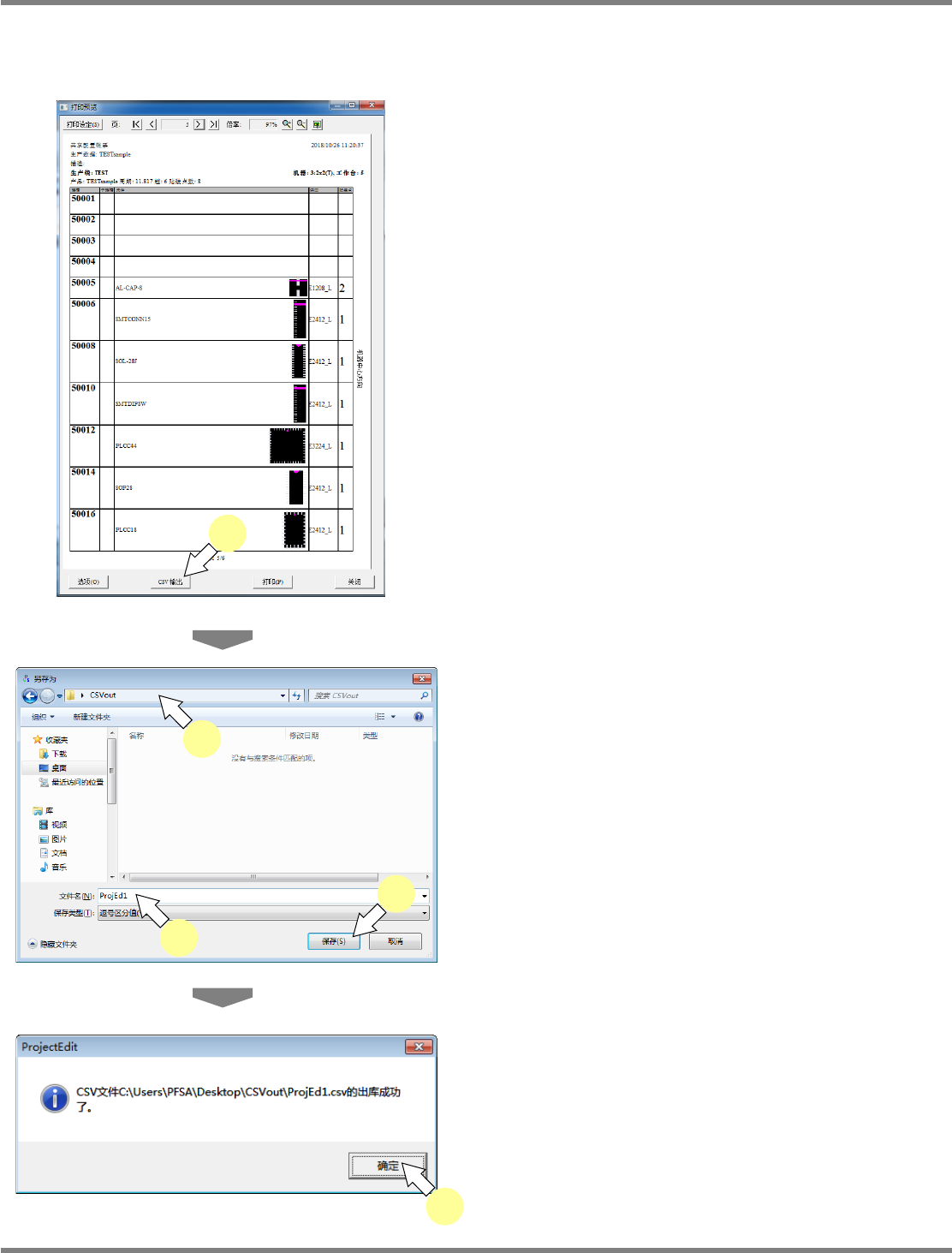

CSV
输出
可从打印预览画面输出
CSV
文件。
1
点击
[CSV
输出
]
。
显示出
<
另存为
>
画面。
2
指定保存
CSV
文件的目录。
3
输入
CSV
文件名。
4
点击
[
保存
]
。
5
点击
[
确定
]
。
通过以上步骤即完成了
CSV
文件的输出。
Product070211S-08C00
2
3
4
Product070211S-09C00
5
Product070211S-06C01
1
