NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-24 Page 9-97
菜单栏
项目栏
工具栏
说明
[
新窗口
]
[
产品表
]
在视图画面中以新的窗口显示
PCB
一览表。
‘7.3 PCB
一览表画面
’
[
供料器装配
]
在视图画面中以新的窗口显示供料器配置信息。
‘7.4
供料器装配画面
’
[
供料器表
]
在视图画面中以新的窗口显示供料器表信息。
‘7.6
供料器表画面
’
[
基板
]
在视图画面中以新的窗口显示基板信息。
‘7.7
基板画面
’
[
吸嘴装配
]
在视图画面中以新的窗口显示吸嘴配置信息。
‘7.5
吸嘴装配画面
’
[
周期时间
]
在视图画面中以新的窗口显示周期时间。
[
事件日志
]
在视图画面中以新的窗口显示事件记录。
‘7.10
事件日志画面
’
[
安排
]
[
重叠显示
]
重叠显示视图画面的窗口。
[
纵向排列显示
]
纵向排列显示视图画面的窗口。
[
横向排列显示
]
横向排列显示视图画面的窗口。
[
图标的排列
]
进行视图画面窗口的图标化
(
最小化
)
时进行排
列。
[
项目条
]
显示或隐藏项目栏。
[
工具条
]
显示或隐藏工具栏。
[
状态条
]
显示或隐藏状态栏。
[
基板缩略图
]
显示或隐藏基板缩略图。只有在
[
基板显示
]
之际
有效。
[
滚动区域
]
显示或隐藏滚动区域。
[
支撑销
]
进行使用
/
未使用支撑销的设定。
[
贴装点坐标一览
]
显示或隐藏贴装点列表。
关于支撑销的详细，请参照下述章节。
(
‘13.2.8
设定使用
/
未使用支撑销
’ )
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-98 EJS9AC-MB-09P-24
菜单栏
项目栏
工具栏
说明
[MJS]
[
容量检查
]
显示容量检查画面。
‘7.2.5
容量的检查
’
[
结果比较
]
显示准备比较画面。
‘7.2.2
准备转换的比较
(
时间
) ’
‘7.2.3
准备转换的比较
(
源数据
) ’
‘7.2.4
准备转换的比较
(
图表
) ’
[
操作
]
[
算出周期时间
]
以当前的条件只重新计算周期时间。
[
上传到
PPD]
将生产数据上传到
PPD
。
[
最优化
]
执行最优化。
[
模拟
]
执行模拟。
[
使生产线构成同步
]
使实际生产线的构成与生产数据的生产线构成
同步。
[
与最新的生产线元件程序库
同步
]
将生产数据内的元件数据更新到生产线元件程
序的元件数据。
[
从数据库复制吸嘴
]
将生产数据的吸嘴的设定值更新为生产线吸嘴
程序库的设定值。
[
更改设备构成
]
更改设备构成。
‘9.6.5
更改设备构成
’
[
比较生产线构成
]
比较生产线构成与实际生产线。
‘9.6.7
比较生产线构成
’
[
同化点胶相关的程序库
]
在数据编制编辑器的启动中，当工厂管理的点胶
吸嘴程序库、黏合剂程序库、试贴识别程序库发
生变更时，可通过手动将这些变更反映到生产数
据中。
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-24 Page 9-99

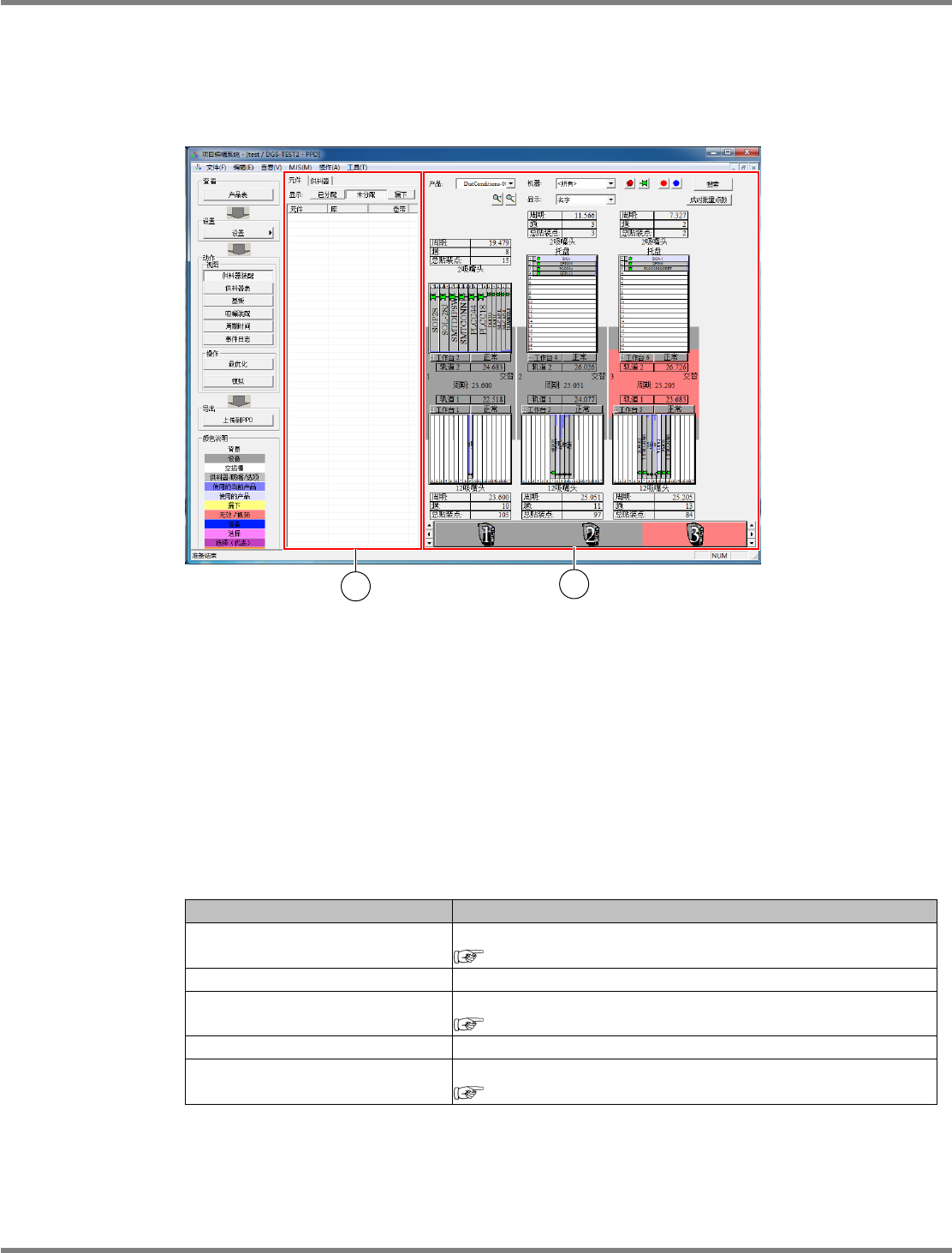

9.4.2
供料器装配画面
通过供料器装配画面进行元件装配状态的确认和更改。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
供料器
装配
]
。供料器装配画面是项目编辑系统的初期画面，优化完毕后也会自动切换为此画面。
此时，除了元件装配以外，还可确认循环时间、过程数、贴装点总数。
① 元件一览
显示现在的项目所包含的元件一览。
通过按键可切换显示的元件。
[
已分配
]
:
显示供料器上装配的元件。
[
未分配
]
:
显示供料器上未装配的元件。
[
漏下
]
:
显示虽然供料器上装配，但是，现在的项目的任何
PCB
都不使用的元件。
设定为替代元件的元件，将显示在
[
漏下
]
或
[
未分配
]
标签。
单击元件名后启动元件编辑器，即能够编辑替代元件的数据。
右击菜单
项目
说明
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
封装旋转
]
配合封装而旋转元件数据。
[
托盘板数据编辑
]
编辑托盘板数据。
‘7.4
供料器装配画面
’
‘
托盘板数据的编辑
’
[
跳过元件
]
跳过所选择的元件。
[
复制部品名
]
将所选择的元件名称复制到剪贴板上。
‘7.4
供料器装配画面
’
‘
复制部品名
’
