NPM-DGS
程序手册
10.2
编辑生产数据
EJS9AC-MB-10P-13 Page 10-11
10.2.6
各种设定
打开工作栏的
‘
设定
’
，进行优化所需的各种设定。
基板生产枚数的设定
设定优化程序选项
为元件设定最大料盘的设定
机器动作选项的设定
仓库
(
供料器、吸嘴的资源数
)
的设定
详细内容，请参照
‘7.11
各种设定
’
。
10.2.7
模拟
使用现在的供料器配置及吸嘴配置进行模拟。
1
在项目栏的
‘
动作
’
的
‘
操作
’
中选择
[
模
拟
]
，或者在菜单栏中选择
[
操作
]
[
模
拟
]
。
将会显示模拟的进度画面。
正常结束时将切换到供料器配置画面，显示结
果。发生错误时，将在事件日志画面显示错误
内容。
10.2.8
上传到
LNB
1
在项目栏的
‘
输出
‘
中选择
[
上传到
LNB]
。
变更的生产数据被上传到
LNB
。
LWS100206S-02C00
LWS100206S-01C00
1
LWS100207S-01C00
1
NPM-DGS
程序手册
10.3
编辑数据的技巧
Page 10-12 EJS9AC-MB-10P-13
10.3
编辑数据的技巧
10.3.1
变更生产中的吸嘴
在
LWS
模式下，能够变更生产中的贴装吸嘴。具体的变更步骤随
2
吸嘴头、
4
吸嘴头、
8
吸嘴头
的情形和
12
吸嘴头、
16
吸嘴头的情形而有所不同。
2
吸嘴头、
4
吸嘴头、
8
吸嘴头的情形
1

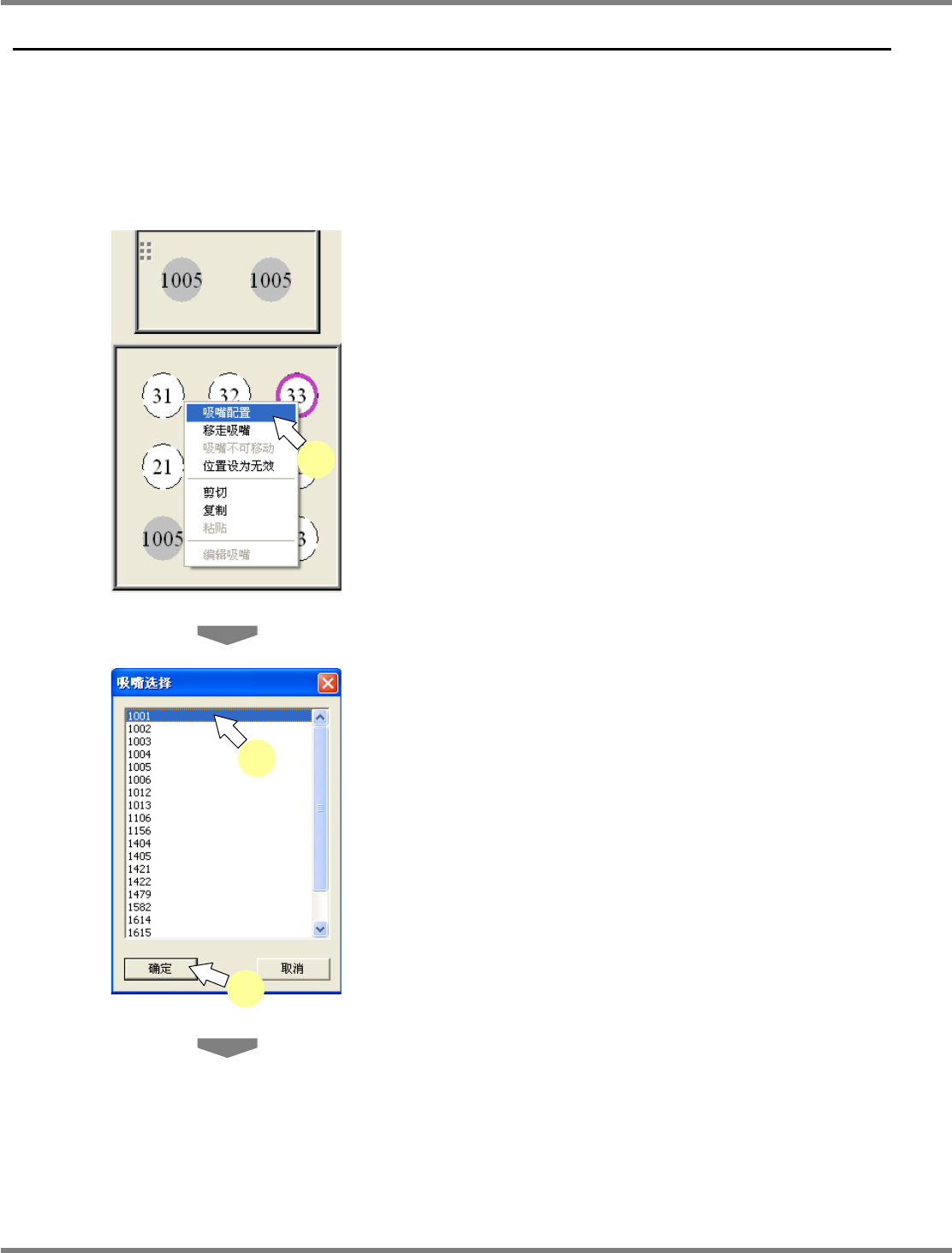

在吸嘴配置画面上，右点击需要变更的
工作台上的空白交换器口后，选择吸嘴
配置。
2
选择需要变更的吸嘴后，电击
[
确定
]
。
将会在更换器上追加新的吸嘴。

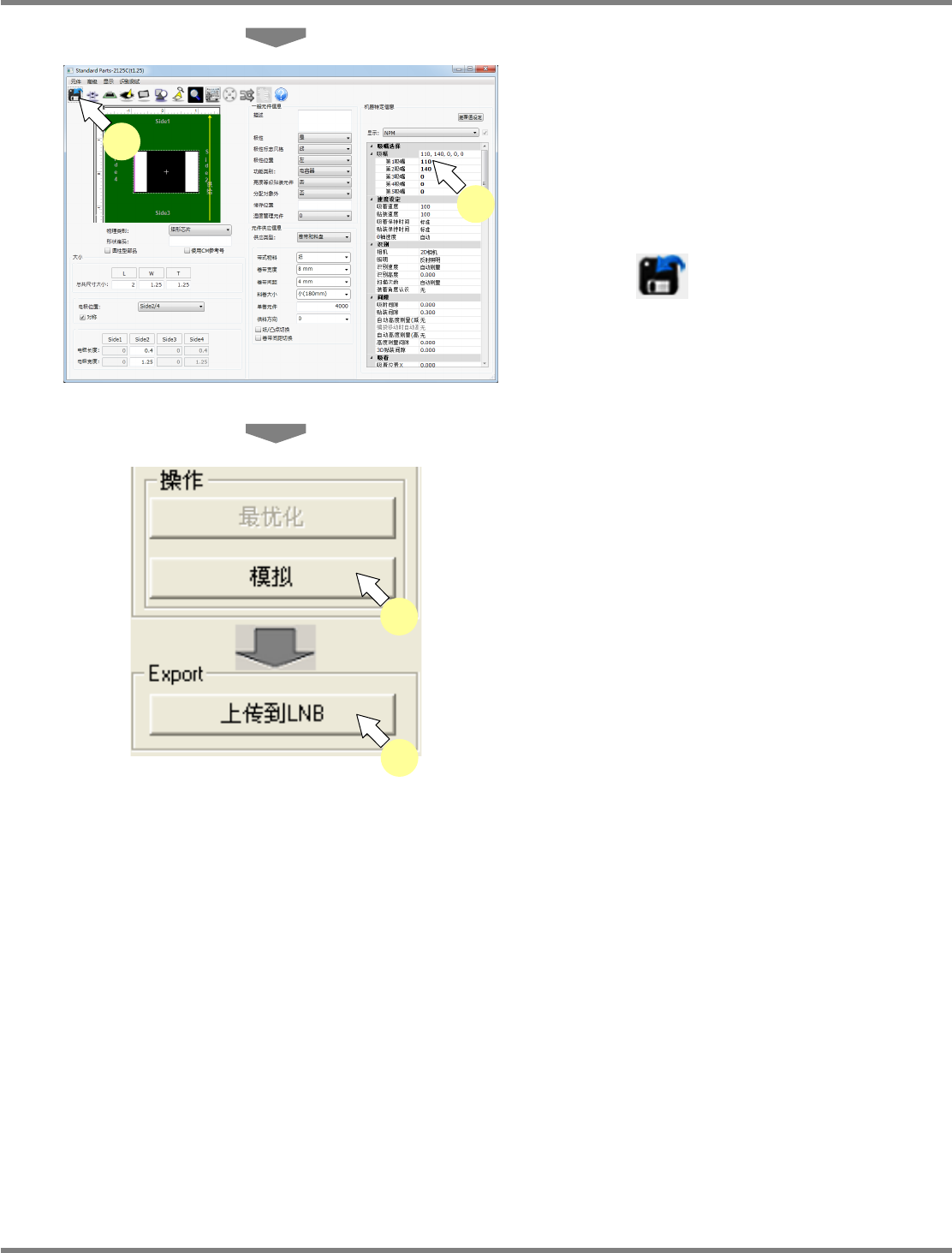

LWS100501S-01C00
1
LWS100501S-02C00
2
2
NPM-DGS
程序手册
10.3
编辑数据的技巧
EJS9AC-MB-10P-13 Page 10-13
3
用元件编辑器打开需要变更的元件，将
当前使用的吸嘴替换成在步骤
2
追加的
吸嘴，或直接追加吸嘴。
如果在当前使用的吸嘴下方追加了吸嘴，那么
有时会发生不被使用的情形。
4
点击
(
保存
)
，或选择菜单栏的
[
元件
]
[
保存
]
。
5
从项目栏的
‘
数据制作
’
的
‘
操作
’
中选择
[
模拟
]
，或从菜单栏的
[
数据制作
]
[
模
拟
]
。
6
从项目栏的
‘
输出
’
中选择
[
上传到
LNB]
。
在设备上返回到主画面时，将会下载数据，并
变更吸嘴。
LWS100501S-04C00
5
6
LWS100501S-03C02
4
3
