NPM-DGS 程序手册 9.4 关于项目编辑系统画面 EJS9AC-MB-09P-24 Page 9-95 菜单 菜单栏 项目栏 工具栏 说明 [ 文件 ] [ 账票打印 ] 打印表格。 ‘7.2.6 帳票印刷 ’ [ 共享配置账票 ] 打印共享配置账票。 ‘7.2.7 共享配置账票 ’ [ 准备更换报告 ] 打印准备更换报告。 ‘7.2.8 准备更换报告 ’ [ 供料器数报告 ] 打印供料器数报告…
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-94 EJS9AC-MB-09P-24

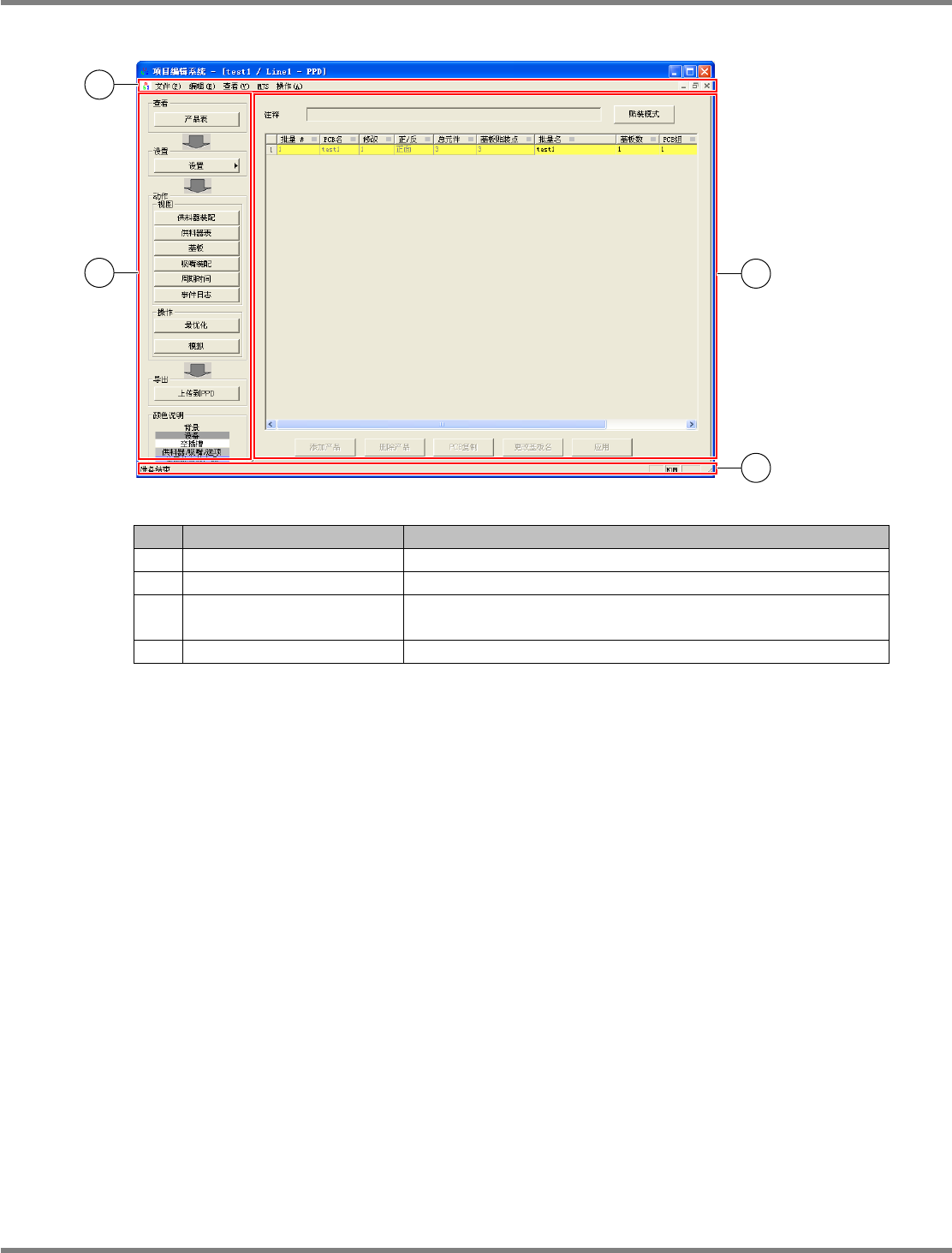

9.4.1
数据编制工作画面组成
No.
名称
说明
菜单栏
显示各菜单。
项目栏
显示画面切换、各种设定、操作的按钮。
各种视图画面
显示供料器装配、供料器表、吸嘴装配、基板、产品表、事件日
志的画面。
状态栏
显示状态。
PPD090401S-04C04
1
2
3
4
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-24 Page 9-95
菜单
菜单栏
项目栏
工具栏
说明
[
文件
]
[
账票打印
]
打印表格。
‘7.2.6
帳票印刷
’
[
共享配置账票
]
打印共享配置账票。
‘7.2.7
共享配置账票
’
[
准备更换报告
]
打印准备更换报告。
‘7.2.8
准备更换报告
’
[
供料器数报告
]
打印供料器数报告。
‘7.2.9
供料器数报告
’
[
导入
] (
‘7.2.10
导入
’ )
[
供料器配置
]
从生产数据或导出的文本文件中读取供料器的
配置信息。
[
吸嘴装配
]
从生产数据或导出的文本文件中读取吸嘴的配
置信息。
[
设备设定
]
从生产数据或导出的文本文件读取设备设定信
息。
[
分配条件
]
从生产数据或导出的文本文件中读取分配条件
信息。
[
点胶条件
]
从生产数据或导出的文本文件中读取点胶条件
信息。
在读取文件或者导出目的地上存在多个设备
时，请每次指定一个设备后再执行导入。
[
全部
]
从生产数据或导出的文本文件中读取上述的全
部条件信息。
[
导出
] (
‘7.2.11
导出
’ )
[
供料器配置
]
将供料器的配置信息输出到文本文件上。
[
吸嘴装配
]
将吸嘴的配置信息输出到文本文件上。
[
设备设定
]
将设备的设定信息输出到文本文件上。
[
分配条件
]
将分配条件的信息输出到文本文件上。
[
点胶条件
]
将点胶条件的信息输出到文本文件上。
[
全部
]
将上述全部的信息输出到文本文件上。
[
退出
]
结束数据编制工作编辑器。
‘7.2.6
帳票印刷
’
‘
④
数据编制工作编辑
器的结束
’
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-96 EJS9AC-MB-09P-24
菜单
菜单栏
项目栏
工具栏
说明
[
编辑
]
[
恢复原样
]
将编辑了的项目恢复到原来状态。
[
重做
]
重新进行编辑。
[
剪切
]
剪切所选项目。
[
复制
]
复制所选的项目。
[
粘贴
]
粘贴所复制的项目。
[
搜索
]
在
[
供料器配置
]
、
[
供料器带
]
、
[
基板
]
画面上搜索
元件。
[
装配规则
]
显示装配规则画面。
[
最优化选项
]
显示实行最优化时的选项。
‘7.11.2
设定优化程序选项
’
[
元件分割
]
显示元件分割的设定。
‘7.11.3
为元件设定最大料盘的设定
’
[
设备设定
]
设定软件开关、通信、基板搬送。
(
读取专用
)
‘7.11.4
机器动作选项的设定
’
[
仓库
]
设定供料器、吸嘴的使用数量。
‘7.11.5
仓库
(
供料器、吸嘴的资源数
)
的
设定
’
[
设定点胶条件
]
设定点胶条件。
[
查看
]
[
产品表
]
在视图画面中显示
PCB
列表。
[
供料器装配
]
在视图画面中显示供料器配置信息。
[
供料器表
]
在视图画面中显示供料器表信息。
[
基板
]
在视图画面中显示基板信息。
[
吸嘴装配
]
在视图画面中显示吸嘴配置信息。
[
周期时间
]
在视图画面上显示周期时间信息。
[
事件日志
]
在视图画面中显示事件记录。
‘7.10
事件日志画面
’
