NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-32 EJS9AC-MB-13P-30 将开始反面的读取。 Howto130205S-4 9C01
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-31
① 反面图像的读取
1
点击切换画面的
[
支撑销侧
]
。
不存在支撑销侧图像的基板，将在基板画面上
显示支撑销侧的读取指南。
2
通过信息源的下拉菜单选择反面。
3
选择反转方向。
反转方向有水平方向与垂直方向的两种。
4
点击
[
读取
]
。
Howto130205S-06C02
1
Howto130205S-47C01
2
Howto130205S-48C01
3 4
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-32 EJS9AC-MB-13P-30

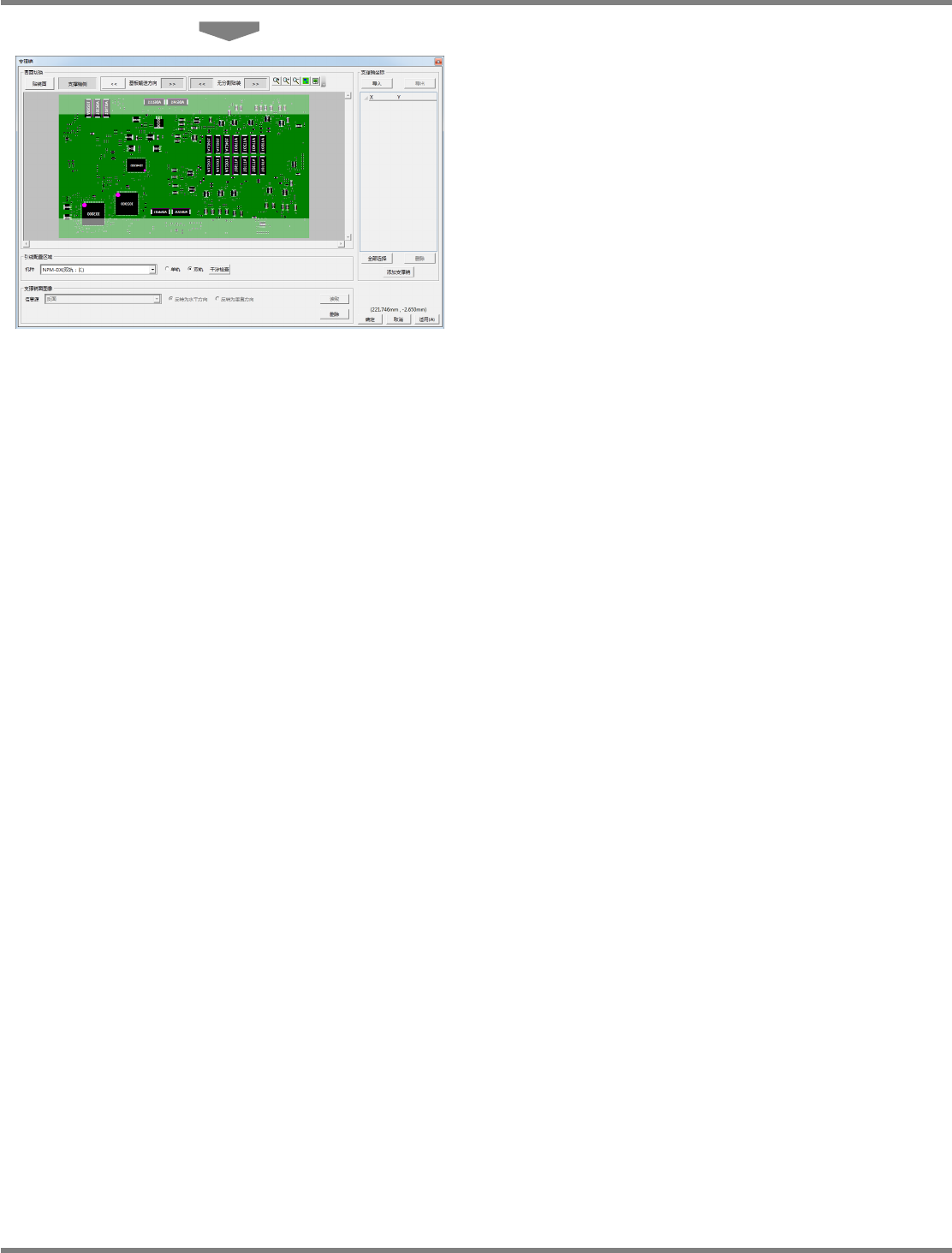

将开始反面的读取。
Howto130205S-49C01
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-33
PCB
图像的读取
通过
PCB
读取支撑销侧图像的流程
已经通过其他步骤设定完毕，或者变更既存支撑
销图像文件时，需要在选择信息源之前删除图
像。
‘
通过图像文件读取支撑销侧图像
④支
撑销侧图像的删除
’
指定读取
PCB
。当编辑指定后设定的
PCB
时，
将自动反映支撑销图像，因此无需重新进行设
定。
选择读取图像的反转方向。
反转方向有垂直方向与水平方向的两种。
‘13.2.5
向
PCB
数据设定支撑销
’
读取
PCB
图像
将
[
信息源
]
变更到
PCB
指定
PCB
指定反转方向
向
PCB
数据设定支撑销
