NPM-DGS
程序手册
7.4
供料器装配画面
Page 7-116 EJS9AC-MB-07P-35
工作台信息显示
a :
显示工作台的周期时间。
b :
显示工作台的趟数。
c :
显示配置在工作台上的总贴装点数。
d :
显示工作台正在使用的贴装头名称。
将高生产模式设为
OFF
，且贴装头选择了
轻量
16 / 16 / 12
吸嘴头时，在选择
PCB
名称之际，将在名称后边显示
‘(
高生产
OFF)’
。
e :
显示工作台编号。
当在对象
CM
设备的工作台上存在薄型单
式的选购件设定时，将在工作台编号的末
尾标注
'(
薄型可
)'
的字样。
f :
显示当前设定中的模式设定。
‘7.4
供料器装配画面
’
‘
工作台模
式的设定
’
在
PCB
上指定了成对批量时，显示在工作台上的周期时间、轮回、贴装点数的显示如下所示。
a :
显示当前选择中
PCB
的周期时间、轮回、贴
装点数。
b :
显示成对批量的周期时间、轮回、贴装点数。
Product070300S-07C00
b
a
Product070300S-06C01
a
b
c
d
f
e
Product070300S-17C00
NPM-DGS
程序手册
7.4
供料器装配画面
EJS9AC-MB-07P-35 Page 7-117
元件的配置
1
在空插槽上右击后选择
[
元件配置
]
。
显示出
<
元件配置
>
画面。
2
从
‘
当前项目
’
或
‘
数据库
’
中选择
‘
源数
据
’
。
3
选择
‘
元件程序库
’
以及
‘
元件名
’
。
4
点击
[
确定
]
。
将会在所设定的插槽上配置元件并固定。
Product070300S-01C00
1
Product070300S-02C00
2
3
4
Product070300S-03C00
NPM-DGS
程序手册
7.4
供料器装配画面
Page 7-118 EJS9AC-MB-07P-35

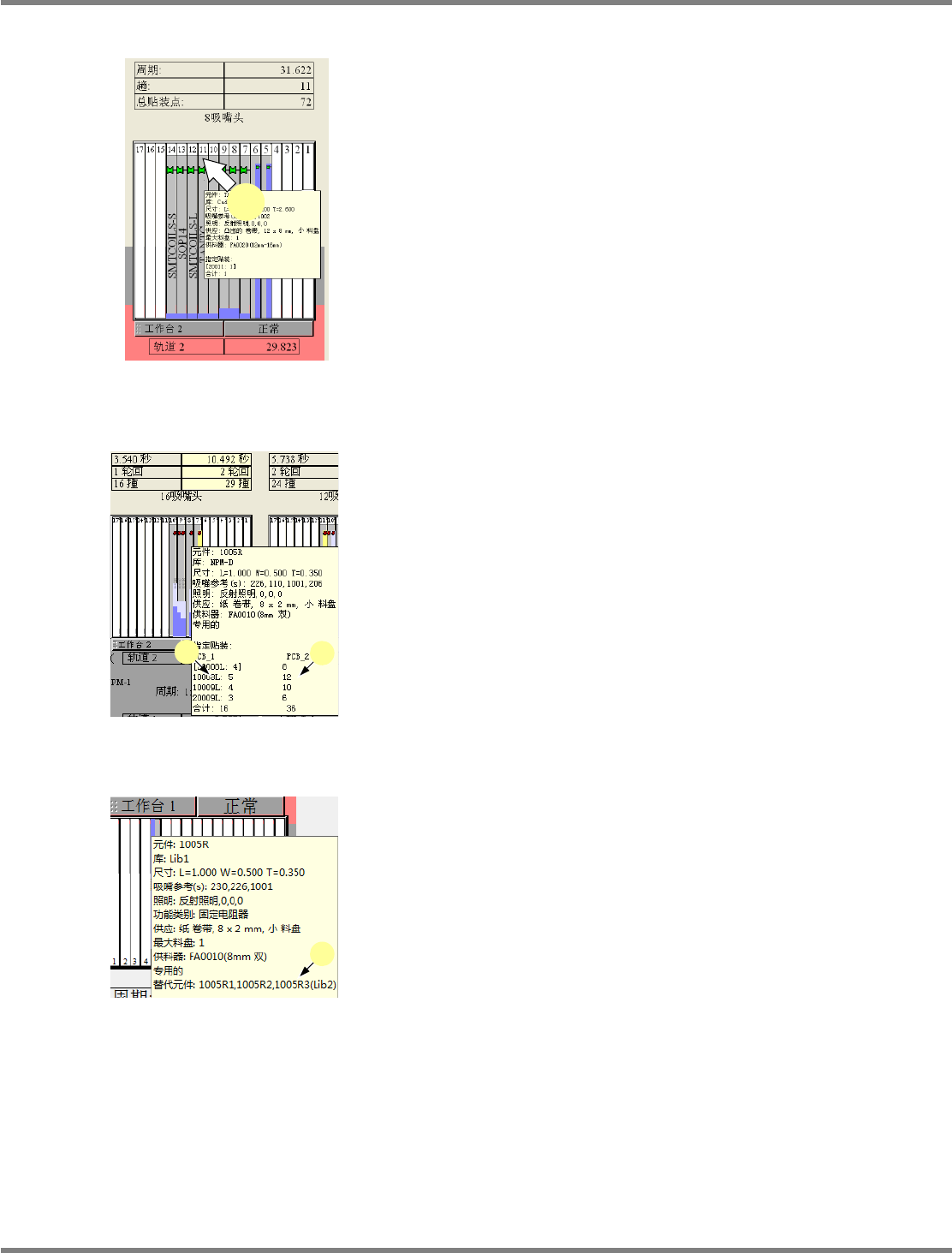

元件的信息
1
使光标对准需要显示信息的元件。
将显示元件的下述信息。
‘
元件
’
‘
库
’
‘
吸嘴
’
‘
照明模式
’
‘
元件种类
’
‘
供应
’
‘
供料器
’
‘
指定贴装
’
将显示
[
槽序号
:
贴装点数
]
。当槽为复数时，
将只显示
10
处。
‘
合计
’
在设定了成对批量时，在元件信息显示的既存
显示基础上，还追加显示成对批量。
a :
批量的贴装点
(
左侧
)
b :
成对批量的贴装点
(
右侧
)
当对配置的元件设定了替代元件时，还显示替
代元件的名称。
a :
当作为替代元件而设定了其他元件库的元件
时，将在括弧内显示元件库名。
例
)1005R3 (Lib2)
Product070300S-02C01
1
Product070300S-08C00
b
a
Product070300S-10C00
a
