NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 Page 13-70 EJS9AC-MB-13P-30 6 反复步骤 1. ~ 5. 完成全部的设定后， 通过 ‘ 机器 ’ 的下拉菜单切换到其他的 设备。 7 对全部的设备都完成设定后， 点击 [ 确 定 ] 。 即会对设备设定使用 / 未使用支撑销。 Howto130207S-0 9C00 7 Howto130207S-0 8C00 6
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-69
变更支撑的使用
/
未使用设定
1
在基板画面上，打开
‘
机器
’
的下拉菜
单，选择设定使用
/
未使用支撑销的设
备。
将在基板上显示设定在设备上的支撑销与贴装
点。
2
选择菜单栏的
[
查看
]
[
支撑销
]
。
显示出
<
支撑销使用
/
未使用设置
>
画面。
3
选择基板上的支撑销。
所选择支撑销将会转为粉红色，且以红色显示
可在使用
/
未使用支撑销的设定画面上相应对
的单元格。
4
点击单元格，在
[
是
]
、
[
否
]
、
[
跳过
]
中切
换使用设定。
5
点击
[
应用
]
。
在没有关闭画面的情形下反映变更内容。点击
[
确定
]
，即会在反映变更后关闭画面。
・基板上的显示，通过设定在设备上的支撑销和实装点方式显示。
设定
支撑销的显示
说明
[
是
]
黑色
在设备上使用支撑销。
[
否
]
无显示
不在设备上使用支撑销。同时也不会输出支撑销数据。
[
跳过
]
灰色
虽然会输出支撑销数据，但是不会在设备上使用。
Howto130207S-04C00
1
Howto130207S-05C00
2
3
Howto130207S-06C00
4
5
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-70 EJS9AC-MB-13P-30

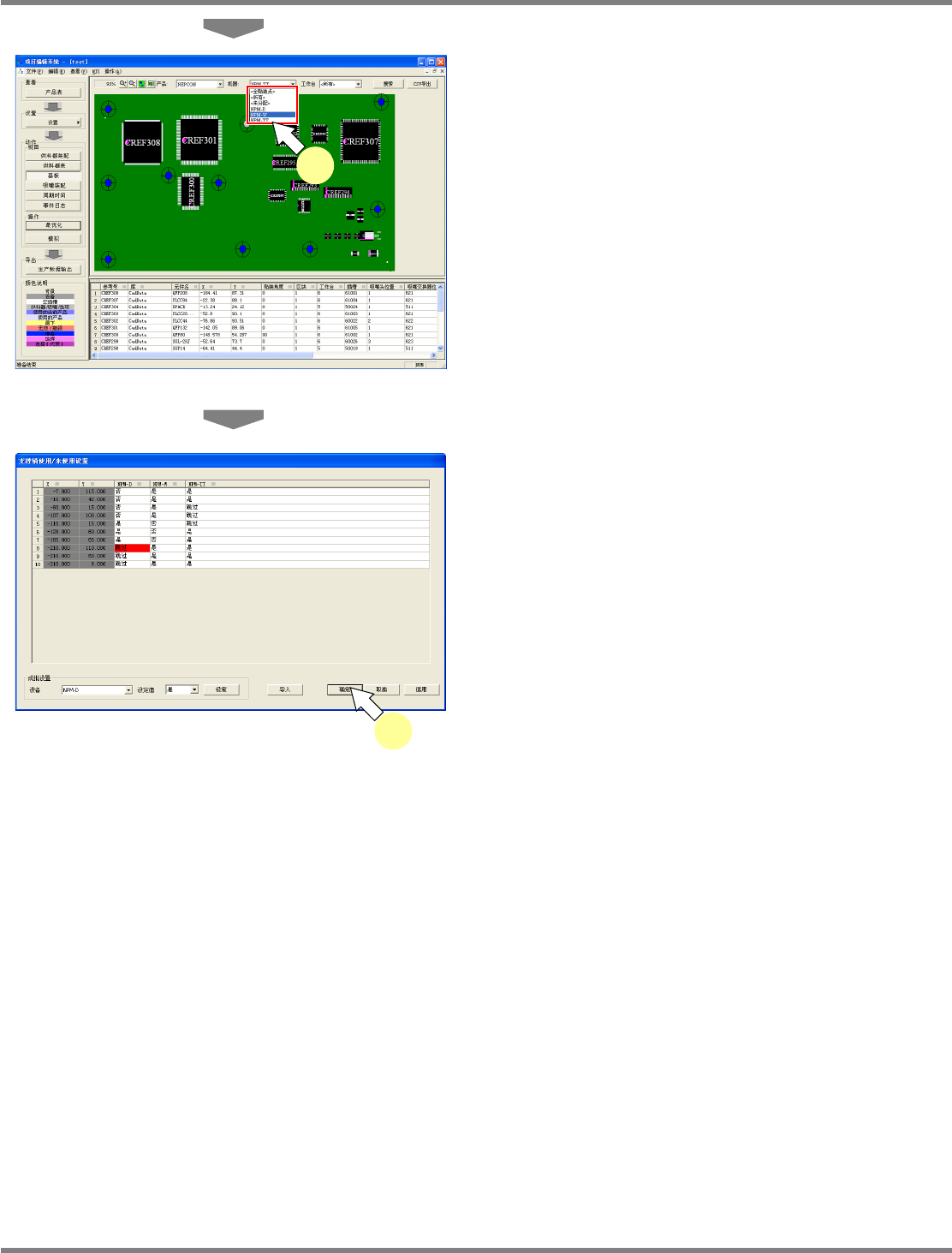

6
反复步骤
1. ~ 5.
完成全部的设定后，
通过
‘
机器
’
的下拉菜单切换到其他的
设备。
7
对全部的设备都完成设定后，点击
[
确
定
]
。
即会对设备设定使用
/
未使用支撑销。
Howto130207S-09C00
7
Howto130207S-08C00
6
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-71
整体设定
1
通过
‘
机器
’
的下拉菜单选择进行设定
的设备。
2
通过
‘
设定值
’
的下拉菜单选择值。
3
点击
[
设定
]
。
所选择的设备的使用
/
未使用将全部都设定到
支撑销上。
4
点击
[
确定
]
或
[
应用
]
。
将会保存设定，并反映支撑销的使用
/
未使用。
Howto130207S-11C00
2
Howto130207S-10C00
1
Howto130207S-12C00
3 4 4
