NPM-DGS 程序手册 7.4 供料器装配画面 Page 7-140 EJS9AC-MB-07P-35 在托盘供料器上配置多个元件 多种元件的配置， 只能够在手动的情形下 进行。 在执行这项操作时， 请以手动配置元件后固 定元件， 然后执行货盘编辑操作。 不可通过最优化操作向直接托盘配置 多种元件。 1 在配置在供料器上的元件上右击， 然后 选择 [ 货盘编辑 ] 。 对象设备如下所示。 NPM 系列 NPM-DX NPM…
NPM-DGS
程序手册
7.4
供料器装配画面
EJS9AC-MB-07P-35 Page 7-139
向手放托盘配置多个元件
在向设置在
AM100
等固定手放托盘、供料器上的手放托盘配置多种元件时，请通过手动配置元件，
然后再固定元件，并编辑托盘板数据。
不采取通过最佳化向手放托盘配置多种元件的方式。
1
通过拖放方式配置需要放进手放托盘
的元件。
配置后，请务必固定元件。
2
对配置了元件的托盘板数据进行编辑。
( ‘7.4
供料器装配画面
托盘板数据的编
辑
’)
请输入实际配置的托盘板的位置信息。
Project070400S-51C00
Project070400S-50C00
1
Project070400S-52C00
2
NPM-DGS
程序手册
7.4
供料器装配画面
Page 7-140 EJS9AC-MB-07P-35
在托盘供料器上配置多个元件
多种元件的配置，只能够在手动的情形下进行。在执行这项操作时，请以手动配置元件后固定元件，
然后执行货盘编辑操作。
不可通过最优化操作向直接托盘配置多种元件。
1
在配置在供料器上的元件上右击，然后
选择
[
货盘编辑
]
。
对象设备如下所示。
NPM
系列
NPM-DX NPM-WX NPM-WXS
NPM-D NPM-D2 NPM-D3
NPM-D3A NPM-W NPM-W2
NPM-W2S NPM-TT NPM-TT2
NPM AM100 VM101
VM102 NPM-VF
2
追加元件时，双击红框部分的元件列。
显示出
<
元件配置
>
画面。
3
从
‘
当前项目
’
或
‘
数据库
’
中选择
‘
源数
据
’
。
4
选择
‘
元件程序库
’
以及
‘
元件名
’
。
5
点击
[
确定
]
。
Project070300S-39C00
1
Project070300S-40C00
2
Project070300S-41C00
3
4
5
NPM-DGS
程序手册
7.4
供料器装配画面
EJS9AC-MB-07P-35 Page 7-141

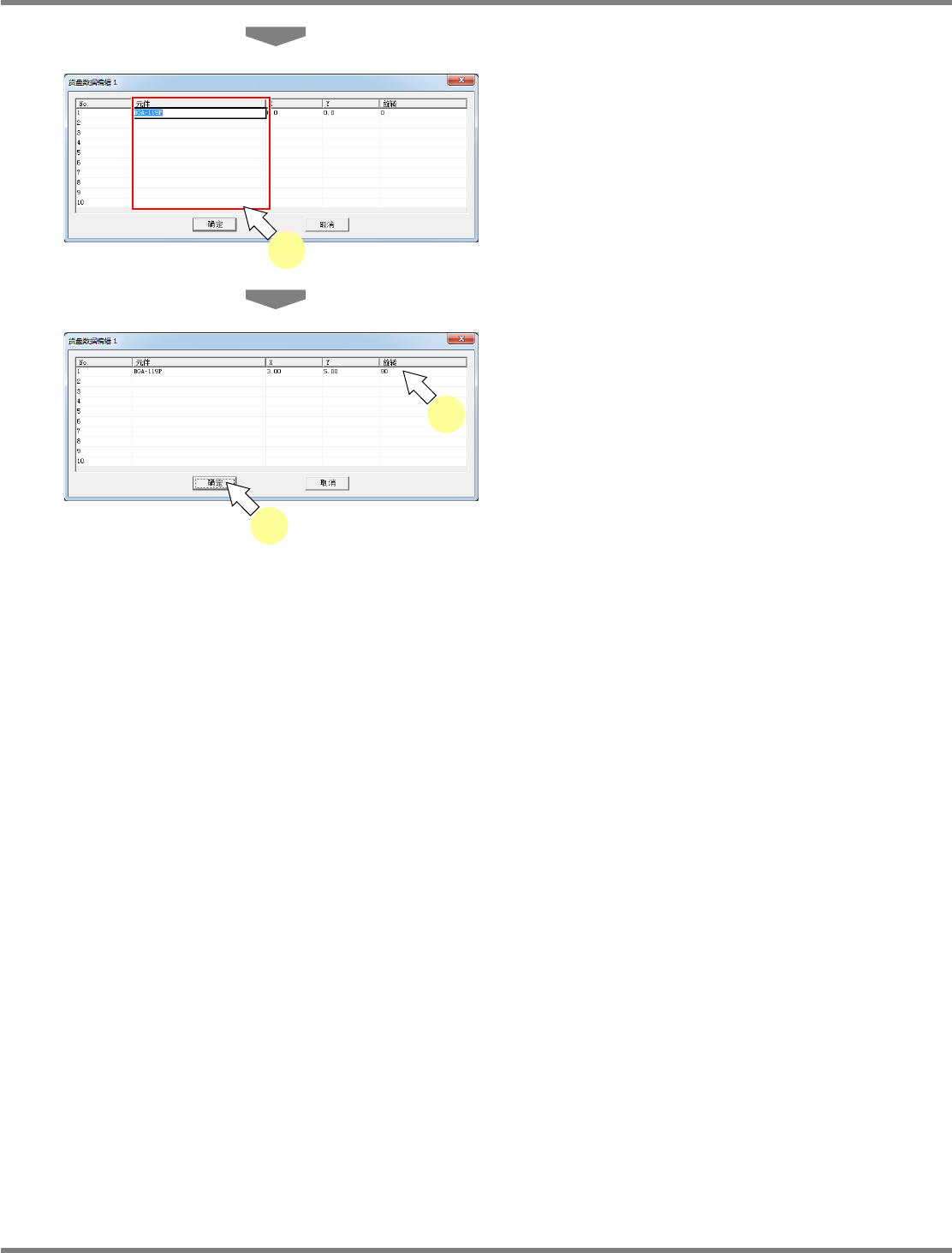

将在货盘数据上追加配置元件。追加范围为
No1
～
No10
。
需要删除时，点击元件名后按
BackSpace
或
Delete
键即可删除。
6
设定货盘的位置。
在文本框中输入
X
坐标、
Y
坐标的值。
7
点击
[
确定
]
。
将保存货盘数据后关闭货盘编辑画面。
Project070300S-43C0
6
7
Project070300S-42C00
2
