NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-24 EJS9AC-MB-13P-30
4
选择支撑销侧图像。
支撑销侧图像可使用的扩展名如下
:
.bmp
、
.jpg
、
.jpeg
如果在支撑销面侧的图像上使用通过
PCB
编辑
器的
[
保存
PCB
图像
]
保存的图像，则可更加正
确地确认贴装点的配置。
5
点击
[
打开
]
。
6
无需反转所读取的图像时，勾选
‘
无反
转
’
。
执行反转时，所读取的图像将向水平方向反转。
7
点击
[
读取
]
。
将会读取图像，并显示
<
读取图像
>
画面。
Howto130205S-27C00
4
5
Howto130205S-29C02
7
Howto130205S-28C02
6
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-25
② 图像文件的补正
如果属于无需补正的图像，则无需本项操作。
1
点击基板下边的两个角。
在点击的部位上将会显示
+
字标记。
2
点击
[
旋转补正
]
。
将进行图像的旋转补正。
旋转大的图像，需要进行数次补正。
3
勾选
‘
显示网格线
’
。
Howto130205S-39C00
2
Howto130205S-40C00
3
Howto130205S-38C00
1
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-26 EJS9AC-MB-13P-30

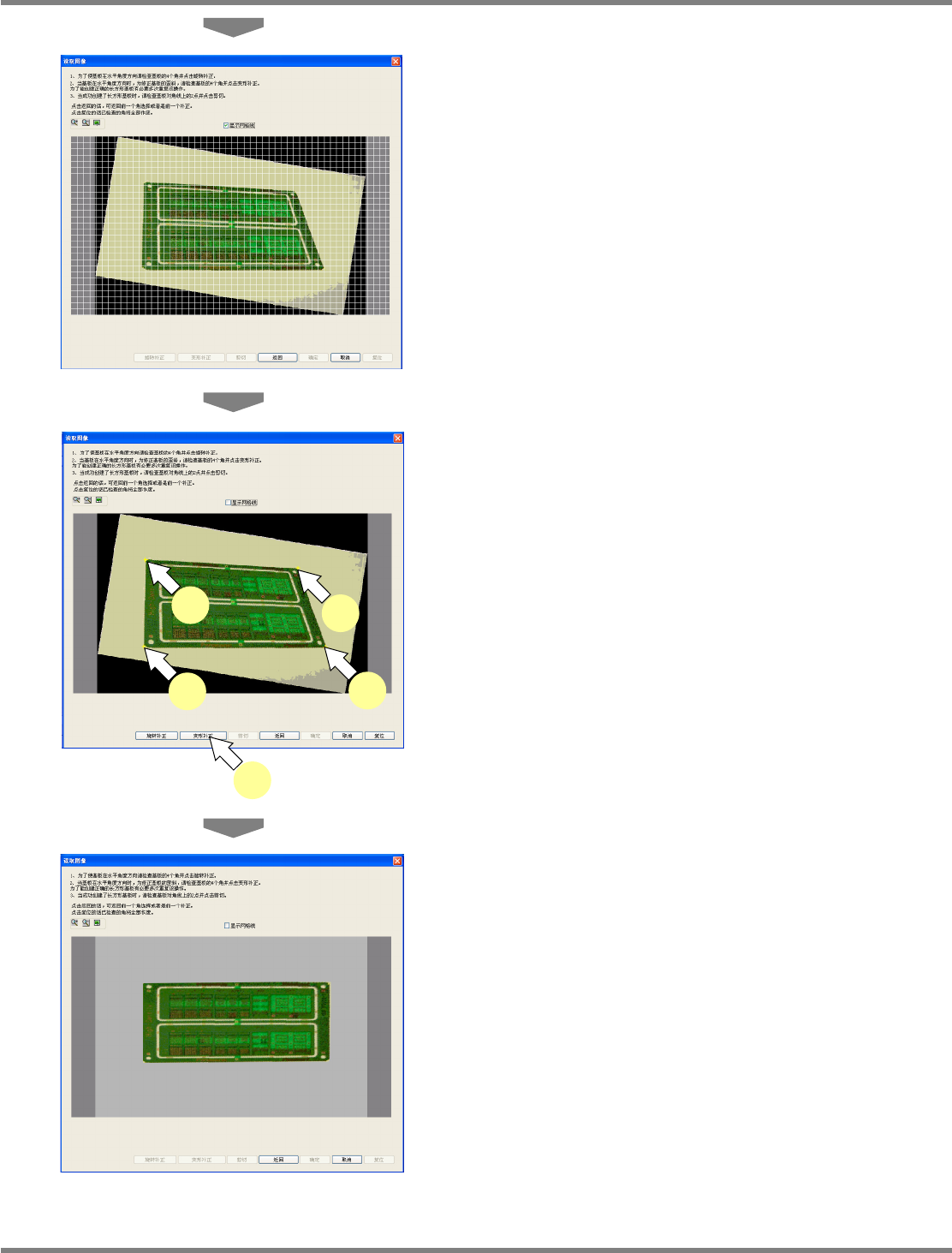

在读取图像上显示网格线。
4
确认基板角度为水平后，再次点击基板
的四个角。
5
点击
[
菱形补正
]
。
对图像实施菱形补正。
倾斜大的图像，需要进行数次补正。
完成补正后，请执行
‘
④
剪切支撑销侧图像
’
的
操作。
Howto130205S-41C00
Howto130205S-42C00
5
4
4
4
4
Howto130205S-43C00
