NPM-DGS 程序手册 7.7 基板画面 Page 7-160 EJS9AC-MB-07P-35 左单击 在扩大显示基板的状态下，左单击基 板上的 后等候片刻，光标会转为 。在这个状态 下移动光标，相应地基板图也会移动 。 向左移动光标。 基板图也会向左移动。 Product070600S- 03C01 Product070600S- 02C01
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-159
② 基板形象显示部
用区块显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
右击菜单
项目
设备
说明
[
隐藏贴装点
]
隐藏所选择的元件。
‘5.8.4
实装点的编辑
’
[
显示贴装点
]
再显示隐藏的元件。
‘5.8.4
实装点的编辑
’
[
编辑产品
]
显示
PCB
编辑器画面。
‘5. PCB
编辑
’
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
从所选择插槽移动贴装
点
]
将所选择元件的配置移动到指定工作台、插槽上。
[
元件不为分配对象
]
全贴装点
/
所有
/
未
分配
/
设备名
从分配对象中排除所选择的元件。
[
跳过元件
]
跳过所选的元件。
[
跳过区块
]
跳过拥有所选择区块的贴装点。
[
跳过贴装点
(
全部的区
块
)]
在全部区块中跳过所选择贴装点。
[
跳过贴装点
(
现在的区
块
)]
从选择区块中跳过所选择贴装点。
[
跳过贴装点焊料检查
]
只限选择了焊料检查时
跳过所选择贴装点的焊料检查。
[
跳过贴装点元件检查
]
只限选择了元件检查时
跳过所选择贴装点的元件检查。
[
跳过贴装前检查
]
跳过所选择元件的贴装前检查。
[
跳过贴装后检查
]
跳过所选择元件的贴装后检查。
[
跳过贴装点点胶
]
只限选择了点胶时
跳过所选择贴装点的点胶。
[
复制部品名
]
将所选择元件名称复制到剪贴板上。
NPM-DGS
程序手册
7.7
基板画面
Page 7-160 EJS9AC-MB-07P-35

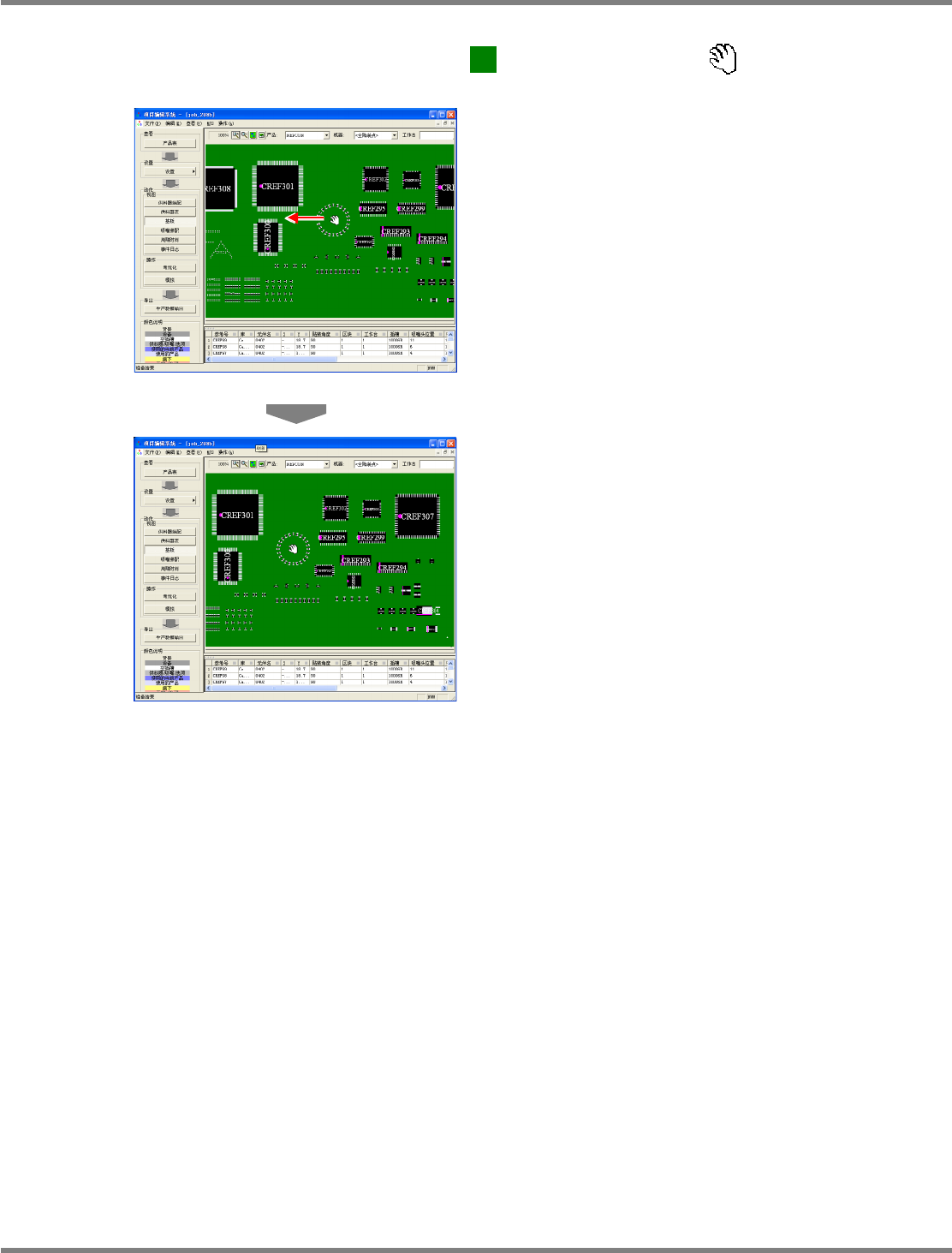

左单击
在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
向左移动光标。
基板图也会向左移动。
Product070600S-03C01
Product070600S-02C01
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-161
③ 贴装点一览表显示部
显示基板意象图显示部上的贴装点一览。通过选择菜单栏的
[
查看
]
[
贴装坐标一览
]
，可切换
显示
/
隐藏贴装点一览。
显示内容
项目
说明
共通
‘
参考号
’
显示贴装点的参考序号。
‘
库
’
显示元件的程序库名称。
‘
元件名
’
显示贴装点的元件名。
‘X’
显示贴装点的
X
坐标。
‘Y’
显示贴装点的
Y
坐标。
‘
区块
’
显示贴装点所属区块的序号。
‘Z’
显示贴装点的高度。
‘
调头
’
显示贴装调头。
‘
优先顺序
’
显示贴装的优先顺序。先贴装值较小的贴装点。
‘
贴装区域
’
在分割贴装基板情形下，显示是属于在初期位置上进行贴装的贴
装点，还是属于在移动后进行贴装的贴装点。
1 :
在初期位置上进行贴装
2 :
在基板移动后进行贴装
选择了点胶以外时
‘
贴装角度
’
显示贴装点的贴装角度。
‘
头
’
显示配置了贴装元件的头的序号。
‘
插槽
’
显示配置了贴装元件的插槽序号。
‘
吸嘴头位置
’
显示吸附贴装元件吸嘴头的位置序号。
‘
吸嘴交换器位置
’
显示配置了吸附吸嘴的吸嘴交换器的序号。
‘
吸嘴
’
显示吸附元件的吸嘴序号。
‘
吸附顺序
’
显示调头范围内的吸附顺序。
‘
贴装顺序
’
显示调头范围内的贴装顺序。
选择了点胶时
点胶角度
显示贴装点的点胶角度。
点胶头
显示对元件进行点胶的头的位置编号。
点胶吸嘴头位置
显示对元件进行点胶的吸嘴的位置。
点胶吸嘴
显示元件的点胶吸嘴编号。
点胶顺序
显示在趟内的点胶顺序。
