13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-30 Page 13-93
对象数据
对象文件
转换
转换对象、限制事项
标记库
标记数据
.MMK
○
不会添加、更新
DGS
的识别标记模板。但是会设定搜
索区域。
标记识别选项数据
×
吸嘴库
.NZL
□
根据元件尺寸与种类、自动设定用于
NPM / AM100
的
推荐吸嘴。
供给库
供给数据
.SPY
○
选择文件时，不选择
SPY
文件，或不存在此文件时，
不会转换托盘尺寸。在导入后需要修改托盘尺寸。进行
转换时，通过计算输出托盘尺寸
(X/Y)
与最终吸着点
(X/Y)
。
关于吸着、卷盘的配置
在
SCAP
下，设定了标准的吸嘴、供料器，因此根据实际元件的重量、形状或所使用卷盘的宽度，
有时会发生无法贴装的情形。
转换后导入
DGS
的元件的
CM / DT
的机器固有信息全部都属于参考值。在使用之际，需要通过
DGS
进行变更。
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
Page 13-94 EJS9AC-MB-13P-30
注意事项
① 关于供料器的设定
在
Panasert
的元件程序库中已经对供料器宽度、供给间距、供料器种类加以设定，但是即使实际
的供料器与这些信息不同，有时
Panasert
仍可动作。但是，在
NPM / AM100
下，需要按照实际
的供料器对数据进行设定。当通过
SCAP
转换前的数据与实际的数据不同时，请在
DGS
下重新进
行供料器的设定。
② 关于托盘设定
在
BM
与
NPM / AM100
下，托盘的配置方法有所不同。
在下面对
BM
与
NPM / AM100
的托盘配置的不同加以说明。
BM NPM / AM100
元件定义
托盘元件配置
供给方向
: 0°
供给方向
: 0°
贴装结果
贴装角度
: 0°
贴装角度
: 0°
NPM-DGS
程序手册
13.5 SCAP (Special Convert A Panasert)
EJS9AC-MB-13P-30 Page 13-95
在
BM
与
NPM / AM100

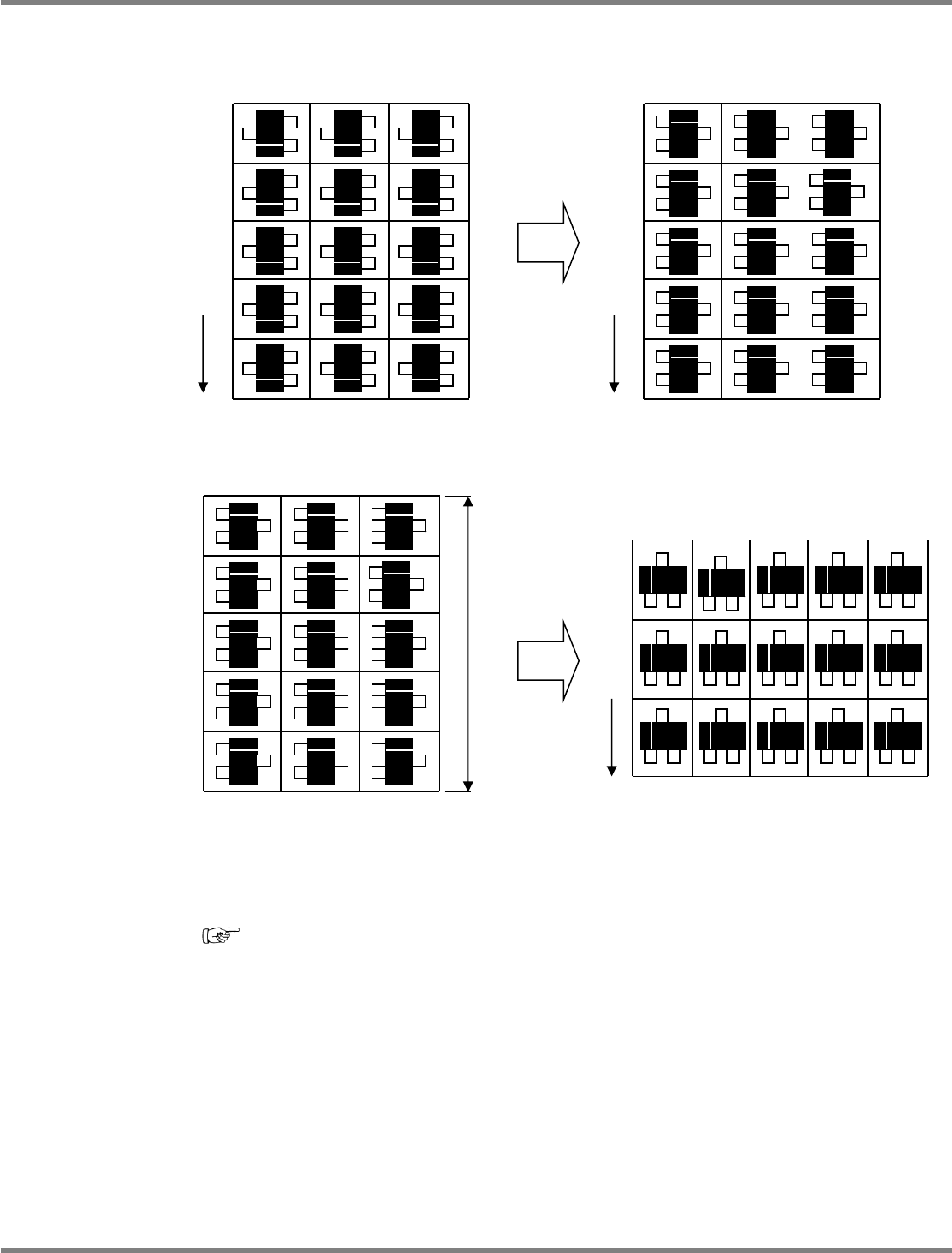

下，因为托盘的配置方法有所不同，当在
NPM / AM100
上配置托盘时，
请如下所示对托盘旋转
180°
后配置。
而且，当托盘尺寸的纵向尺寸
(a)
超出
230.0 mm
时，请向逆时针旋转
90°
。
逆时针旋转
90°
的配置，是因为当托盘尺寸的纵向尺寸超出
230.0 mm
时，最佳化将使托盘板自
动旋转
90°
的原因。
在运用之际，如果想要对纵向尺寸没有超出
230.0 mm
的托盘也进行上面左图所示的配置，则需
要通过手动使托盘板旋转
90°
。
‘7.4
供料器装配画面
’
‘■
托盘板数据的编辑
’
BM
的托盘配置
NPM / AM100
的托盘配置
旋转
180
°
a
＞
230.0 mm
时，
旋转
90
°
a
