NPM-DGS
程序手册
13.11
试作基板数据的生成
Page 13-146 EJS9AC-MB-13P-30
关于更改履历文件
这是记载了生成试作基板数据时的变更内容的文件。
(
在试作基板数据生成画面上，按下
[
生成
]
按钮即可生成。
(
按照每个批量生成。
))
文件名
ChangeHistory_YYYYMMDDhhmmss_LotName.csv
* YYYYMMDDhhmmss
表示文件的生成日期
(
年月日时分秒
)
。
* LotName
表示批量名。
保存文件夹名
在试作基板数据生成画面上更改履历文件夹下指定的文件夹。
文件格式
CSV
文件
(
以逗号隔开的文件
)
格式的规格
在打头上输出字段名、在第
2
行之后输出数据。
字段名 说明
No
输出连续编号(1～)。
Lot
输入追加的试作基板的批量名。
Side
输出正反判别(TOP/BOT)。
PD
输入参考编号。(属于未实装元件(没有实装实绩的元件)时，视为空白。)
Skip
属于跳过的参考编号时，将输出 1。
Parts Library
输出元件程序库的名称。(元件程序库名视为一个。）
Before Part
输出更改前的元件名。(属于未实装元件(没有实装实绩的元件)时，以及追加了
实装点时，视为空白。)
After Part
输出更改后的元件名。(删除实装点时，视为空白。)
X
输出更改后的 X 坐标(单位: mm)。
Y
输出更改后的 Y 坐标(单位: mm)。
A
输出更改后的实装坐标(单位：°)。
Vendor
输出更改后的制造商名。
New Part
属于未实装元件(没有实装实绩的元件)时，输出 1(在其他情形下为空白)。(属于
定义为未实装元件文件的元件名时，输出 1。)
Undefined Part
输入未定义元件时，输出 1(在其他情形下为空白）。
Add Mount Point
追加了实装点时，输出 1(在其他情形下为空白）。
Delete Mount
Point
删除了实装点时，输出 1(在其他情形下为空白）。
DGS User
输出在 DGS 注册的用户名。
例
)
NPM-DGS
程序手册
13.11
试作基板数据的生成
EJS9AC-MB-13P-30 Page 13-147
关于
Matrix
数据检验
当勾选了
Matrix
格式定义画面的
“
数据检验
”
复选框时，如果在
Matrix
数据文件中的相同面上存在
相同元件，那么如果
“
供应商
”
、
“
厂家元件名
”
、
“
构成信息
”
、
“
注释
”
中的某一项发生不同时，将显示
数据检验错误。
在更改履历文件夹中，将以
csv
形式输出
Matrix
数据检验错误的内容。
数据检验错误文件的输出示例
项目
,
面
,
元件名
,
页眉
,
厂家元件名
,
构成信息
,
注释
2,TOP,ALCAP-A,VENDOR1,MFR_PN1,CONFIG1,MC_COMMENT1
2.1,TOP,ALCAP-A,VENDOR1-2,MFR_PN1-2,CONFIG1-2,MC_COMMENT1-2
2.2,TOP,ALCAP-A,VENDOR1-3,MFR_PN1-3,CONFIG1-3,MC_COMMENT1-3
按钮
按钮
说明
[
确定
]
继续试作基板的生成操作。符合数据检验的元件将被追加到基板上。
HowTo131108S-01J00
HowTo131108S-02J00
NPM-DGS
程序手册
13.12
插入机数据的编制
Page 13-148 EJS9AC-MB-13P-30
13.12
插入机数据的编制
13.12.1
概要
插入机
(NPM-VF)

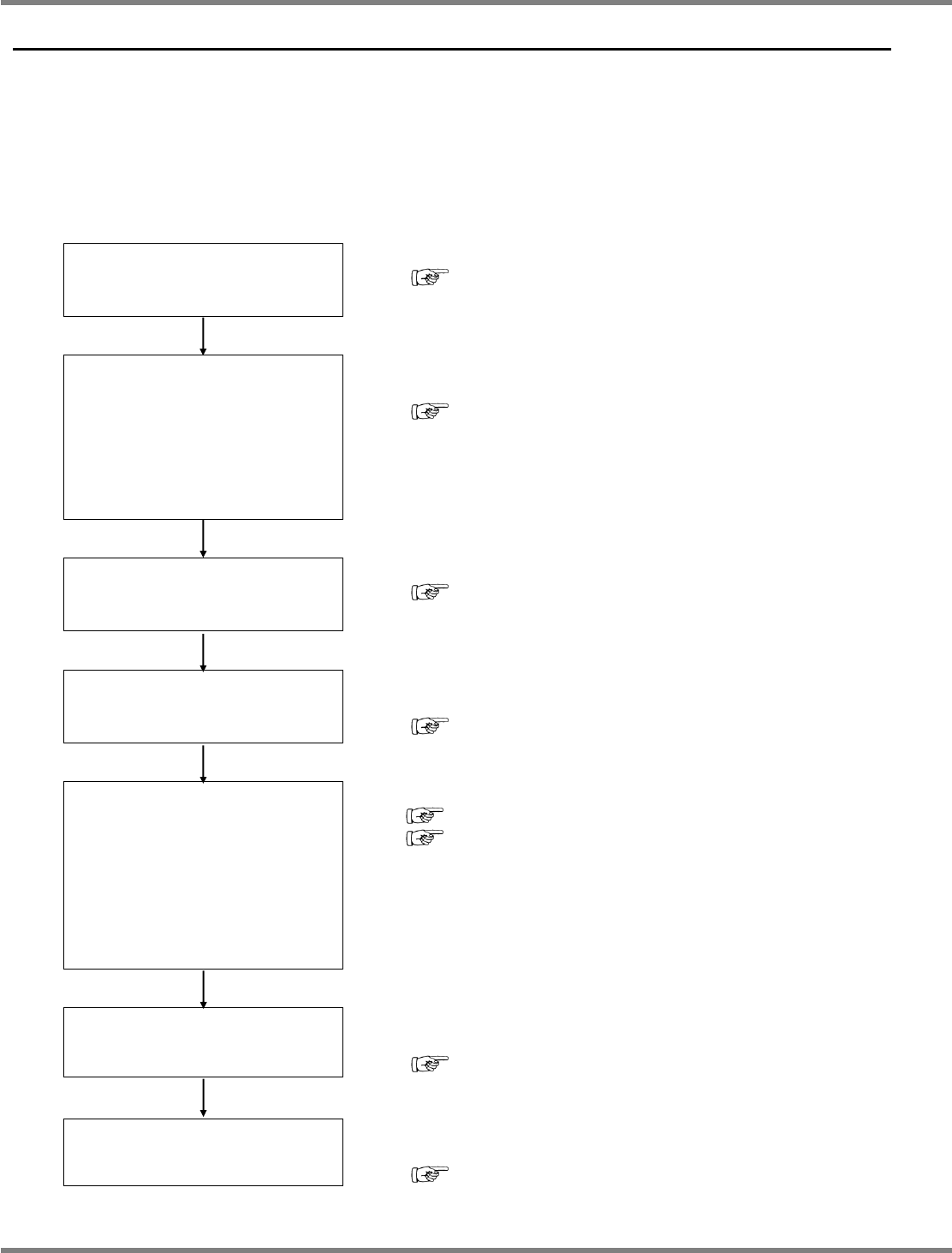

与以往的实装机不同，在编制数据时，需要以下的步骤。
在本章中，以流程图方式显示插入机数据的编制步骤。
元件主体夹具、引脚夹具、旋转吸嘴工具的设定
在设备上使用的插入机工具的设定
对元件设定插入机设备的固有信息
生产线／设备的设定
对生产线构成、设备构成进行设定。
(
‘4.
生产线和设备设定
’)
*
属于初期设定。无需每次都进行设定。
工具库的设定
在工厂管理下，进行元件本体夹具工具、引脚夹具工具、
旋转吸嘴工具的追加和设定操作。
(
‘4.8
元件本体夹具库编辑器
’
‘4.9
引脚夹具库编辑器
’
‘4.10
旋转吸嘴库编辑器
’)
*
无需对既存项目进行变更时，无需这些操作。
插入机工具的设定
对插入机的贴装头构成设定各种工具。
(
‘4.3.2
设备的设置
→
插入头选项卡
(
只限
NPM-VF
机
)’)
CAD
的读取
/PCB
的编制
对
CAD
宏进行定义后，读取
CAD
数据。
(
与通常的数据编制相同。
)
(
‘5. PCB
编辑
’)
新建元件数据的登录
对元件设定送料器信息和设备特定信息
–
插入机数据。
‘6.5.3
编缉元件
→
③
元件供应信息
’
‘6.5.3
编缉元件
→
④
机器特定信息
’
*
请对送料器信息输入托盘、径向编带、杆管式中的某一项。
*
对机器特定信息设定了插入机数据时，无法在
NPM
设备
/CM
、
DT
设备上使用。
生产数据的编制
(
优化
)
对生产数据执行优化。
(
与通常的数据编制相同。
)
(
‘7.12.1
优化
’ )
生产数据的输出
将编制的生产数据输出到规定的文件夹内。
(
与通常的数据编制相同。
)
(
‘7.12.3
生成配方
(
文件夹输出
)’ )
