NPM-DGS 程序手册 7.7 基板画面 EJS9AC-MB-07P-35 Page 7-163 右击菜单 与基板意象图显示部的右击菜单相同 。 选择贴装点 选择基板意象图上的贴装点，贴装点 列表上的贴装点的选择即会互相 连动。 Product070600S- 04C00
NPM-DGS
程序手册
7.7
基板画面
Page 7-162 EJS9AC-MB-07P-35
项目
说明
‘
跳过
’
显示对贴装点设定的跳过设定。设定了跳过的元件，将在
‘
跳过
’
列中显示
‘SKIP’
。根据在
‘
设备
’
项目下的选择状况，所显示的跳
过设定如下所示。
选择了全贴装点
/
所有
/
未分配
/
设备名时
: /
不检查
/
不点胶
•
不视为元件分配对象
•
跳过元件
•
区块跳过
•
贴装点跳过
(
全部区块
)
•
贴装点跳过
(
现在区块
)
选择了元件检查时
:
•
跳过贴装点元件检查
选择了焊料检查时
:
•
跳过贴装点焊料检查
选择了点胶时
:
•
跳过贴装点点胶

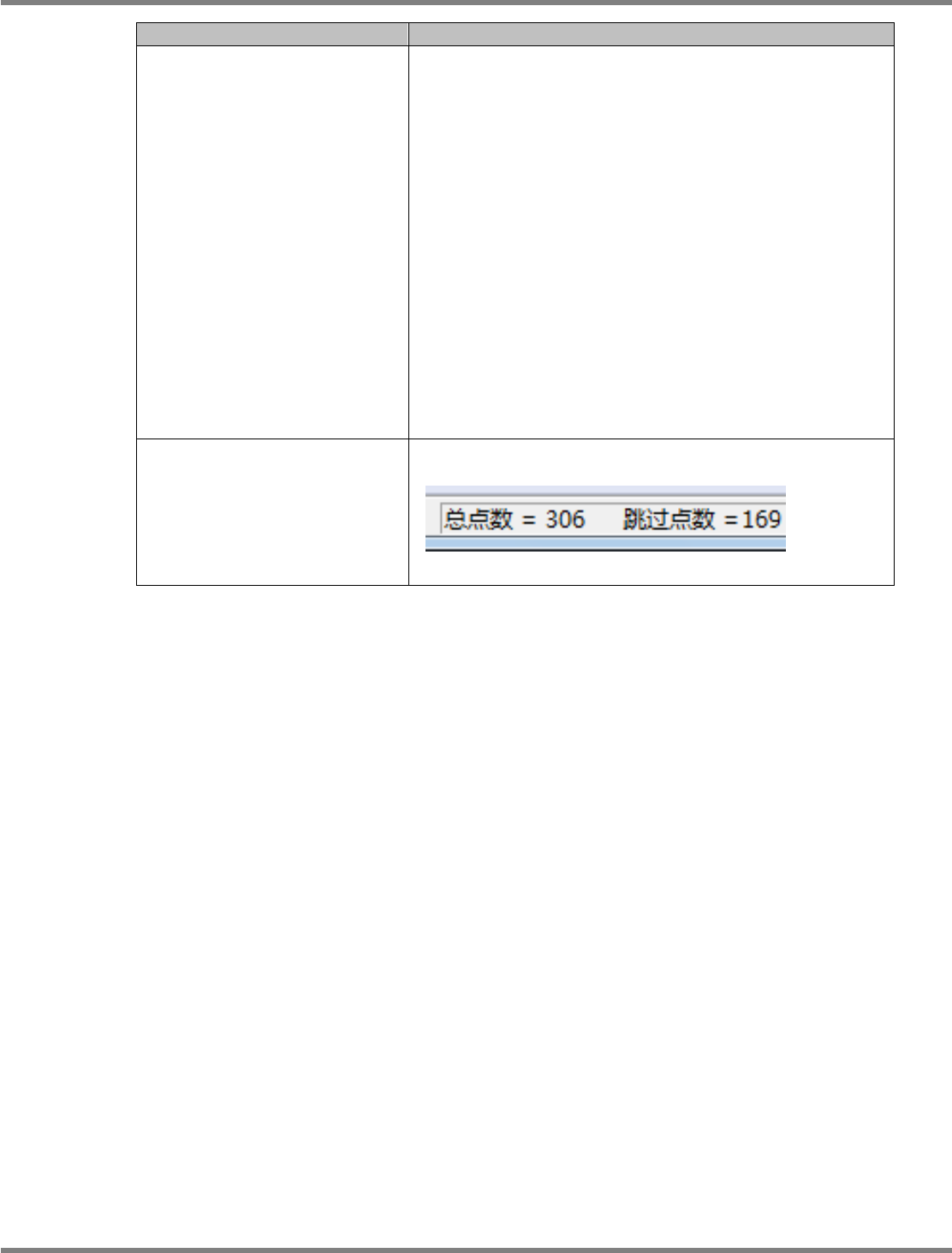

贴装点计数器
显示在贴装点列表显示部上的贴装点总数以及设为跳过的贴装点
总数。
Product070600S-07C00
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-163
右击菜单
与基板意象图显示部的右击菜单相同。

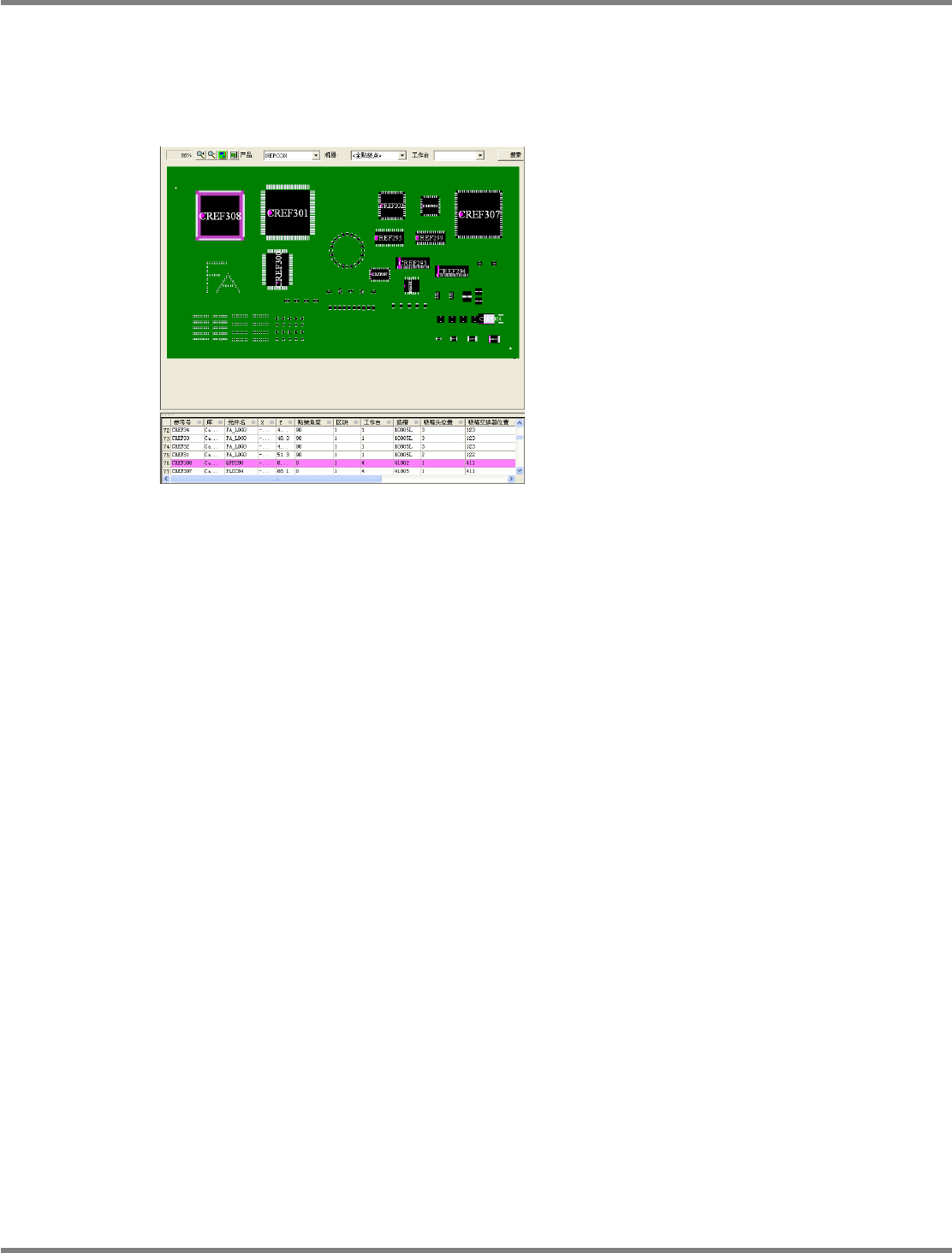

选择贴装点
选择基板意象图上的贴装点，贴装点列表上的贴装点的选择即会互相连动。
Product070600S-04C00
NPM-DGS
程序手册
7.7
基板画面
Page 7-164 EJS9AC-MB-07P-35

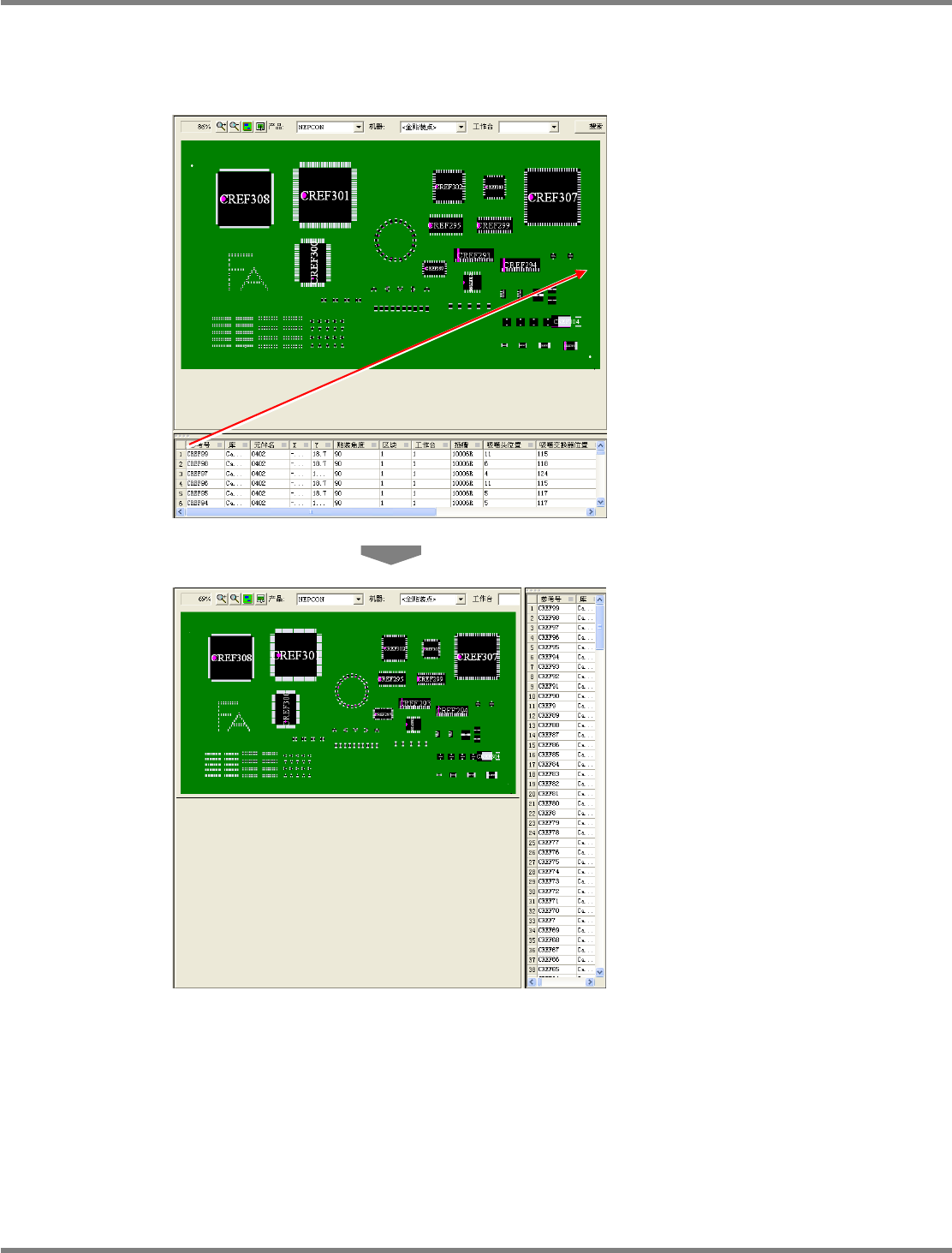

显示位置的移动
点击贴装点列表上部并拖拉，即能够变更贴装点列表的显示位置。
(
能够配置到基板意象图显示的
右侧或下侧中的某一方。
)
Product070600S-05C00
