NPM-DGS 程序手册 7.2 项目编辑系统主画面 Page 7-62 EJS9AC-MB-07P-35 7.2.7 共享配置账票 共享配置帐票， 可通过指定基板 / 设备等项目， 对位于生产数据内的各 PCB 之间的元件配置状态进 行比较。 ① 共享配置帐票选项 Product070211S- 01C04
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-61

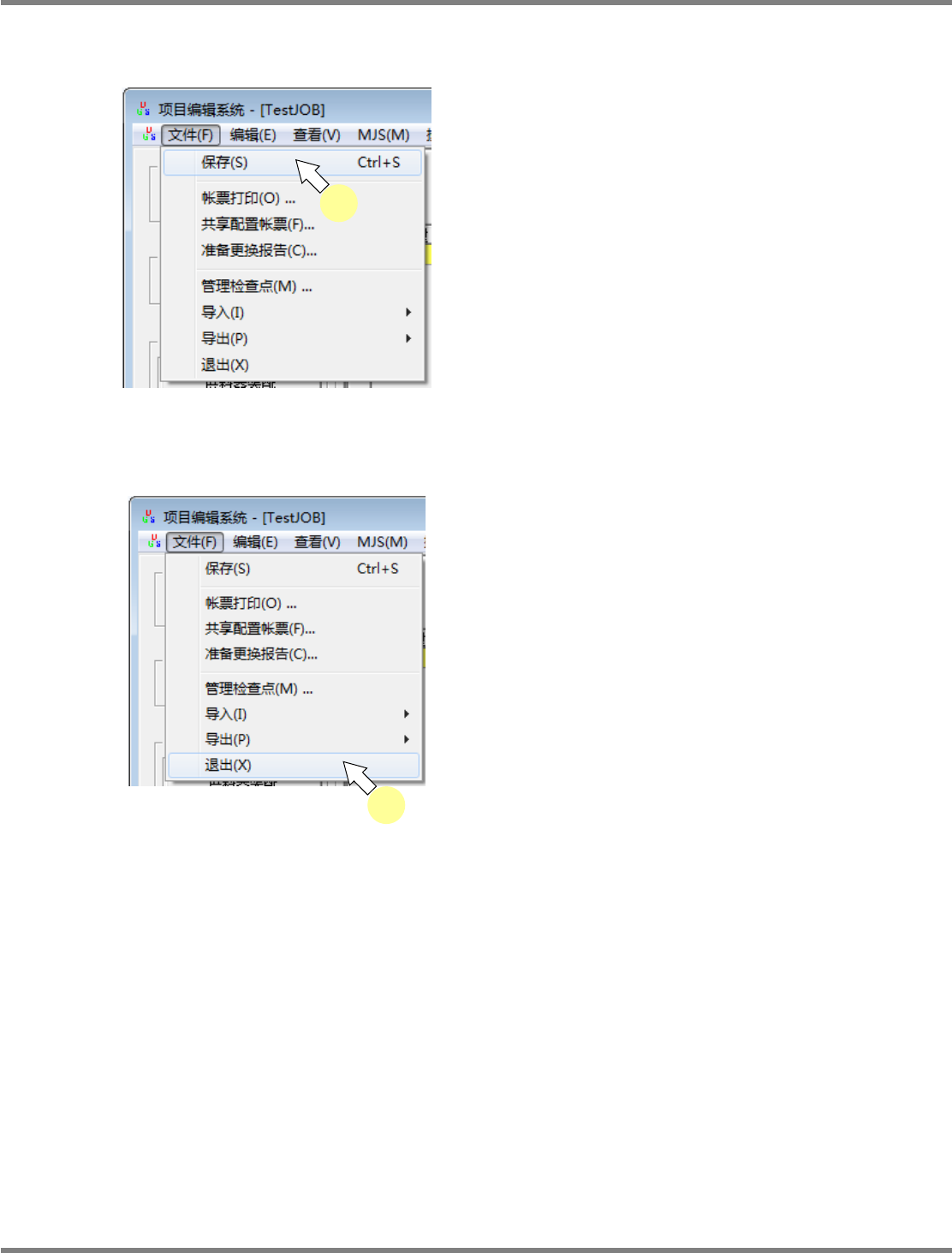

③ 数据编制项目编辑器的保存
1
选择菜单栏的
[
文件
]
[
保存
]
。
保存数据编制项目。
④ 数据编制项目编辑器的结束
1
选择菜单栏的
[
文件
]
[
退出
]
。
结束数据编制项目编辑器。
Product070206S-08C01
1
Product070206S-09C01
1
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-62 EJS9AC-MB-07P-35
7.2.7
共享配置账票
共享配置帐票，可通过指定基板
/
设备等项目，对位于生产数据内的各
PCB
之间的元件配置状态进
行比较。
① 共享配置帐票选项
Product070211S-01C04
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-63
显示项目
项目
说明
‘PCB’
‘
所有
’
将生产数据内的全部
PCB
都视为对象。
‘PCB
组
’
将
PCB
组内的
PCB
视为对象。
‘
基板名
’
将选择的
PCB
视为对象。当选择了基板名时，将显示贴装点数。
‘
设备
/
工作台
’
‘
生产线名
’
将生产数据内的全部设备都视为对象。
‘
设备名
’
将所选择的设备视为对象。
‘
工作台
’
将所选择的工作台视为对象。
‘
分配对象外
(
其他公司设备或者
手工作
)’
将所选择
PCB
内设定为分配对象外的贴装点视为分配对象外信
息而显示。
‘
供料器设置
’
‘
用彩色输出
’
以彩色输出元件图像。
‘
导出元件图像
’
导出元件封装图像。
‘
导出元件说明
’
打印在元件说明中设定的内容。
‘
导出替代元件
’
输出替代元件信息。
‘
导出存储位置
’
打印对元件设定的存储位置。
‘
导出识别确认标志
’
输出是否需要识别的标志。
:
识别确认没有结束。
(
需要示教。
)
或者处于不明状态。
没有图标
:
识别确认已完成。
(
无需示教。
)
‘
跳过不包含贴装点数
’
在贴装点数中不包含设为跳过元件与跳过贴装点的贴装点。
‘
导出
ALF
编带导槽类别
’
在自动装载供料器的
8 mm
宽度下
(
包含塑编带
)
，将应对元件尺
寸
L
的编带导轨类别显示到帐票打印示意图中。
‘
导出每张
PCB
的贴装点数
’
输出每个
PCB
的贴装点数。
‘
只导出已选的
PCB
的元件
’
只输出用于所选择
PCB
的元件。
在由多个
PCB
共通排列时，将不输出只用于所选择
PCB
以外的
元件。
‘
导出库存元件
’
还输出库存元件。所谓的库存元件，是指作为预备而配置在插槽
中的元件。
当勾选了
'
只导出已选的
PCB
的元件
'
时，可设定本项目。
‘
帐票的方向
(
设备方向指定
) ’
指定帐票在设备侧上的方向。
当将指定的方向视为上时，将在正确式样显示的情形下打印元件
的式样图像。
‘
显示周期时间
’
显示周期时间。
‘
显示描述
’
显示说明。
‘
显示转数
’
显示转数。
‘
显示总贴装点数
’
显示总贴装点数。
