NPM-DGS 程序手册 7.7 基板画面 Page 7-164 EJS9AC-MB-07P-35 显示位置的移动 点击贴装点列表上部并拖拉，即能够 变更贴装点列表的显示位置。 ( 能够配置到基板意象图显示的 右侧或下侧中的某一方。 ) Product070600S- 05C00 Product070600S- 06C00
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-163
右击菜单
与基板意象图显示部的右击菜单相同。
选择贴装点
选择基板意象图上的贴装点，贴装点列表上的贴装点的选择即会互相连动。
Product070600S-04C00
NPM-DGS
程序手册
7.7
基板画面
Page 7-164 EJS9AC-MB-07P-35
显示位置的移动
点击贴装点列表上部并拖拉，即能够变更贴装点列表的显示位置。
(
能够配置到基板意象图显示的
右侧或下侧中的某一方。
)
Product070600S-05C00
Product070600S-06C00
NPM-DGS
程序手册
7.7
基板画面
EJS9AC-MB-07P-35 Page 7-165

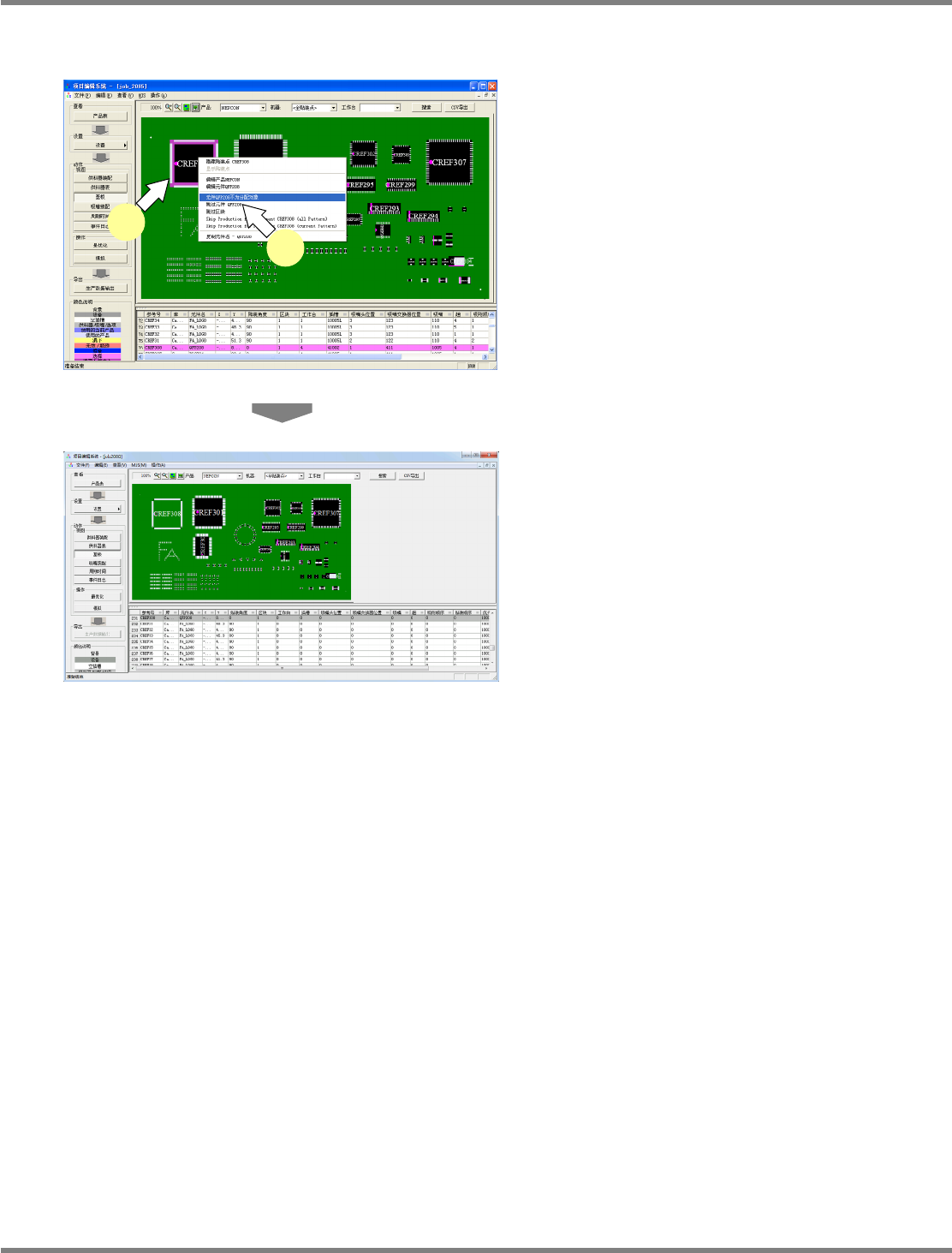

7.7.1
未配置元件的跳过
1
在未配置的元件上右击。
2
选择右击菜单的
[
跳过
]
。
将在元件中反映跳过设定。在基板示意图中以
框架勾住跳过状态的元件，并在贴装点一览的
‘
跳过
’
列中设定
‘SKIP’
，同时显示转为暗灰色。
Product070601S-01C02
1
2
Product070601S-02C03
