NPM-DGS 程序手册 9.4 关于项目编辑系统画面 EJS9AC-MB-09P-24 Page 9-111 ‘ 工作台 ’ 在机器选择特定机器的情况下可选择 。 [( 工作台名 )] : 只显示在所选择的工作台上进行实装 的实装点。 [ 搜索 ] 显示搜索元件的画面。 [ C S V 导出 ] 以 CSV 形式文件输出贴装点一览。 ‘7.7.7 贴装点一览的 CSV 输出 ’
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-110 EJS9AC-MB-09P-24
9.4.5

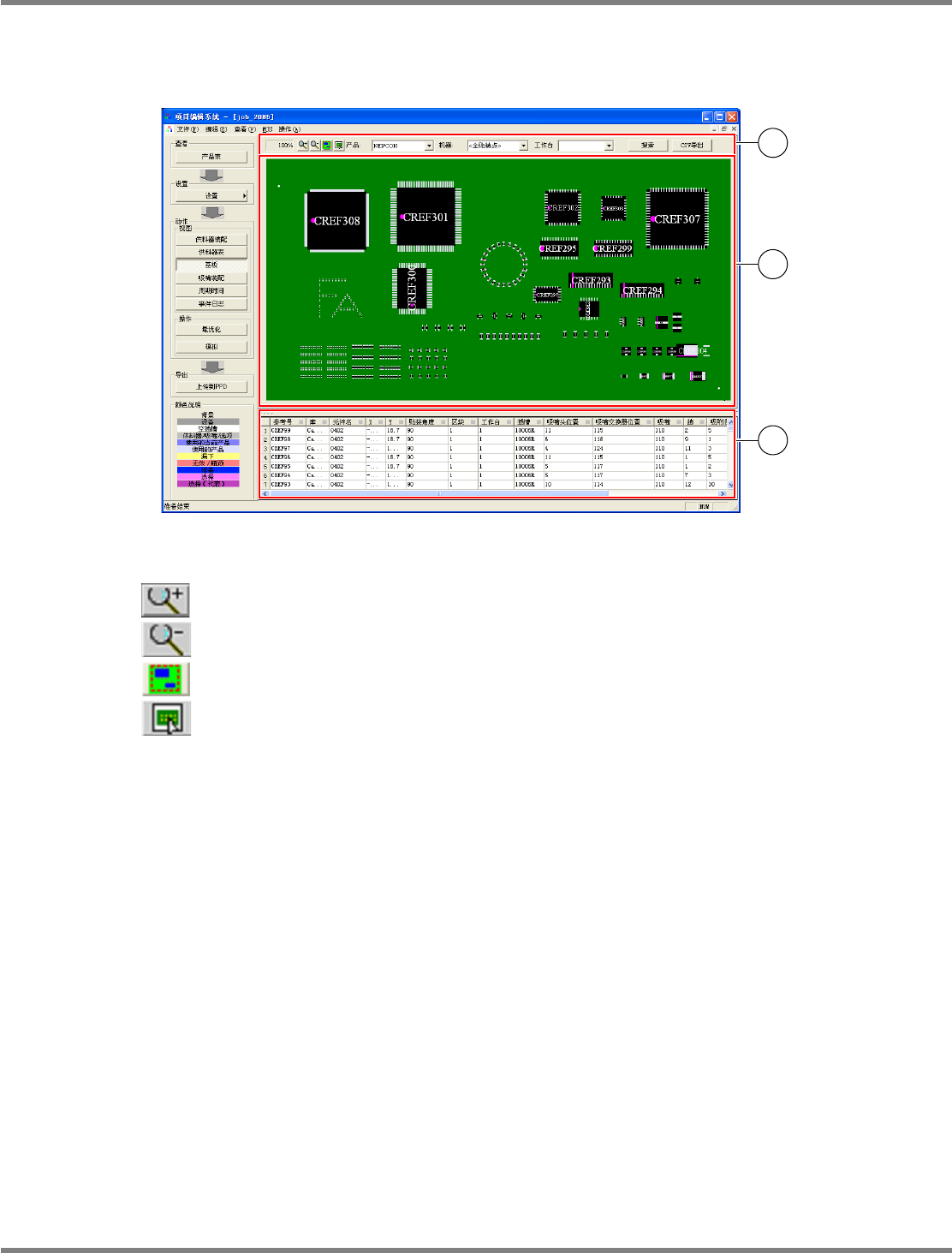

基板画面
通过基板画面确认基板上的元件装配、在哪一个机器上进行各实装点的实装。请在项目栏的
‘
动作
’
的
‘
视图
’
中选择
[
基板
]
。
① 画面显示控制部
(
放大显示
)
:
放大画面的显示倍率。
(
缩小显示
)
:
缩小画面的显示倍率。
(
放大选择范围
)
:
在中心上扩大显示所选择的贴装点。
(
配合基板进行缩放
)
:
调节缩放，以使用当前的画面尺寸显示基板全体。
[Ctrl]
键
+
鼠标滚轮
:
以光标为中心放大、缩小显示。
‘
产品
’
选择要显示的
PCB
。
‘
机器
’
按照各机器分开显示实装点。
[<
没有过滤器
>]
:
显示所有的实装点。
[(
机器名
)]
:
只显示在所选择的机器上进行实装的实装点。
[
元件检查
]
:
显示进行元件检查的贴装点。
(
只限拥有检查的种类设为
’
贴装
’
的设备的生产线
)
[
焊膏检查
]
:
显示进行焊膏检查的贴装点。
(
只限拥有检查种类设为
‘
焊膏
’
的设备的生产线
)
[
无检查
]
:
只显示不进行检查的贴装点。
(
只限拥有检查头的生产线
)
[
点胶
]
:
显示执行点胶的贴装点。
(
只限拥有点胶头的生产线
)
[
无点胶
]
:
只显示不进行点胶的贴装点。
(
只限拥有点胶头的生产线
)
PPD090504S-02C00
1
2
3
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-24 Page 9-111
‘
工作台
’
在机器选择特定机器的情况下可选择。
[(
工作台名
)]
:
只显示在所选择的工作台上进行实装的实装点。
[
搜索
]
显示搜索元件的画面。
[CSV
导出
]
以
CSV
形式文件输出贴装点一览。
‘7.7.7
贴装点一览的
CSV
输出
’
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-112 EJS9AC-MB-09P-24
② 基板形象显示部
用区块显示所选择的
PCB
、机器的实装点。
将光标对准基板形象上的元件，则会显示该实装点的详细信息。
右击菜单
项目
设备
说明
[
隐藏贴装点
]
隐藏所选择的元件。
‘7.7.6
隐藏贴装点
’
[
显示贴装点
]
重新显示隐藏的元件。
‘5.8.4
实装点的编辑
’
[PCB
编辑
]
打开
PCB
编辑器，编辑基板。能够进行追加、删除元件、实装点等
操作。
‘5.8 PCB
编辑
’
‘ PCB
编辑器
’
[
编辑元件
]
显示元件编辑器画面。
‘6.5.3
编辑元件
’
[
旋转封装
]
相应封装而旋转元件数据。
‘9.4.2
供料器装配画面
’
‘
旋转封装
’
[
编辑贴装
]
编辑实装点的坐标。
[
坐标整体变更
]
只对所选择的贴装点执行指定值的偏移。
[
从所选择插槽移动贴
装点
]
将所选择的贴装点移动到其他插槽上。
‘7.7.9
移动指定贴装点
’
[
元件不为分配对象
]
全贴装点
/
所有
/
未
分配
/
设备名
从分配对象中取消所选择的元件。
[
跳过元件
]
跳过所选的元件。
[
跳过区块
]
跳过拥有所选择区块的贴装点。
[
跳过贴装点
(
全部的
区块
)]
在全部区块中跳过所选择贴装点。
[
跳过贴装点
(
现在的
区块
)]
从选择区块中跳过所选择贴装点。
[
跳过贴装点焊料检查
]
只限选择了焊料检查
时
跳过所选择贴装点的焊料检查。
‘7.7.2
跳过元件的检查
’
[
跳过贴装点元件检查
]
只限选择了元件检查
时
跳过所选择贴装点的元件检查。
‘7.7.2
跳过元件的检查
’
[
贴装点点胶跳过
]
只限选择了点胶时
跳过所选择贴装点的点胶。
‘7.7.3
跳跃元件的点胶
’
[
复制部品名
]
将所选择元件名称复制到剪贴板上。
‘7.7.5
在基板画面上复制元件名称
’
左单击
在扩大显示基板的状态下，左单击基板上的
后等候片刻，光标会转为
。在这个状态
下移动光标，相应地基板图也会移动。
(
‘7.7.
基板画面
’
‘
左单击
’ )
