NPM-DGS 程序手册 7.2 项目编辑系统主画面 Page 7-70 EJS9AC-MB-07P-35 7.2.8 准备更换报告 显示项目 项目 说明 ‘ 准备前 ’ / ‘ 准备后 ’ ‘ 文件 ’ 使用所指定的生产数据内的配置信息 。 ‘ 现在的数据 ’ 使用当前打开中的项目编辑器内的配 置信息。 ‘ 批量名 ’ 从批量名、 PCB 组中选择进行比较的对象。 • 批量名 : 以所选择的 PCB 为对象。 • PCB 组 : …
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-69

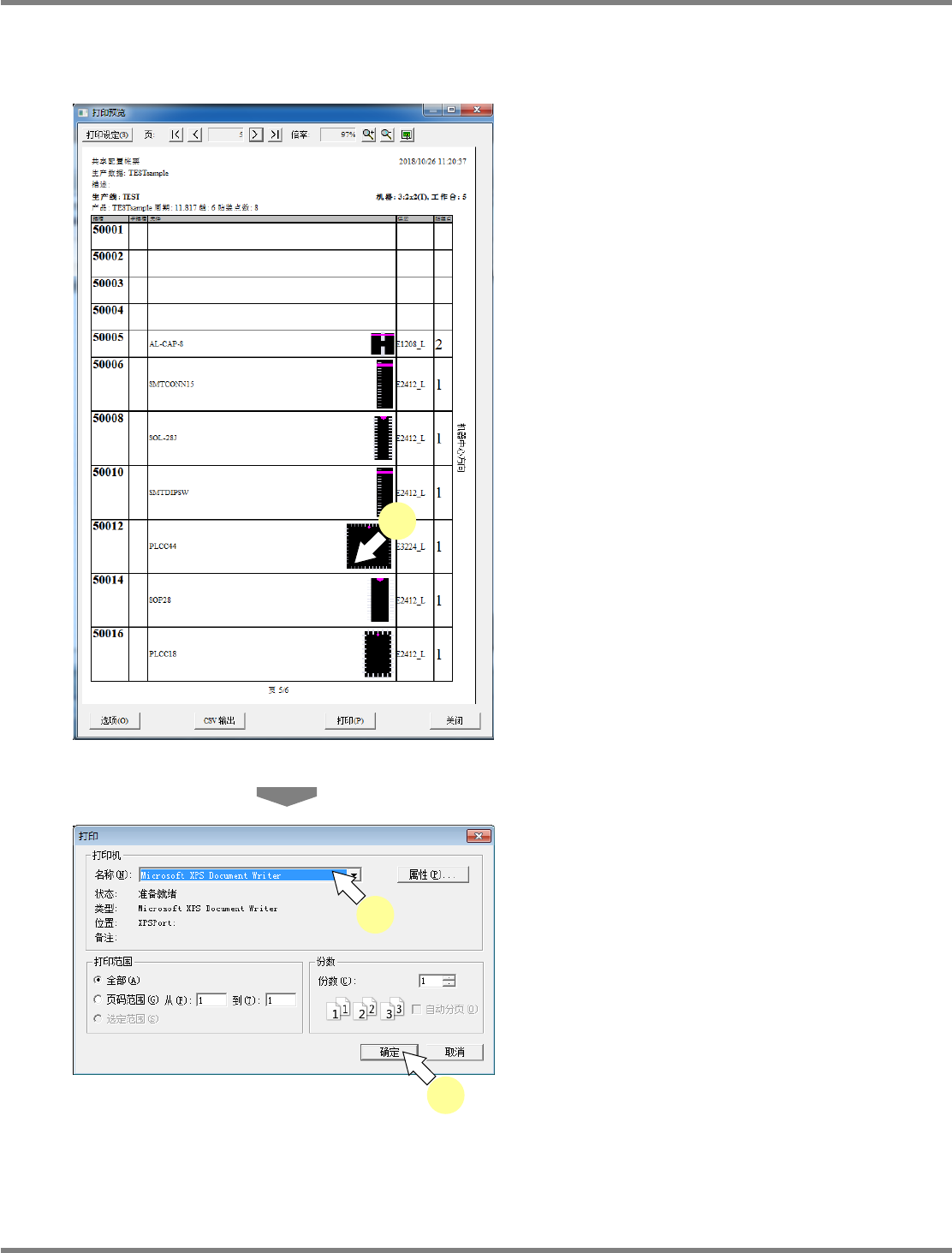

打印
可在打印预览画面上执行打印。
1
点击
[
打印
]
。
显示出
<
打印
>
画面。
2
进行打印所需的设定。
3
点击
[
确定
]
。
通过选择的打印机开始打印。
至于帐票打印的内容，将打印所指定
PCB/
工作
台的供料器配置。
Product070211S-10C00
2
3
Product070211S-06C01
1
NPM-DGS
程序手册
7.2
项目编辑系统主画面
Page 7-70 EJS9AC-MB-07P-35

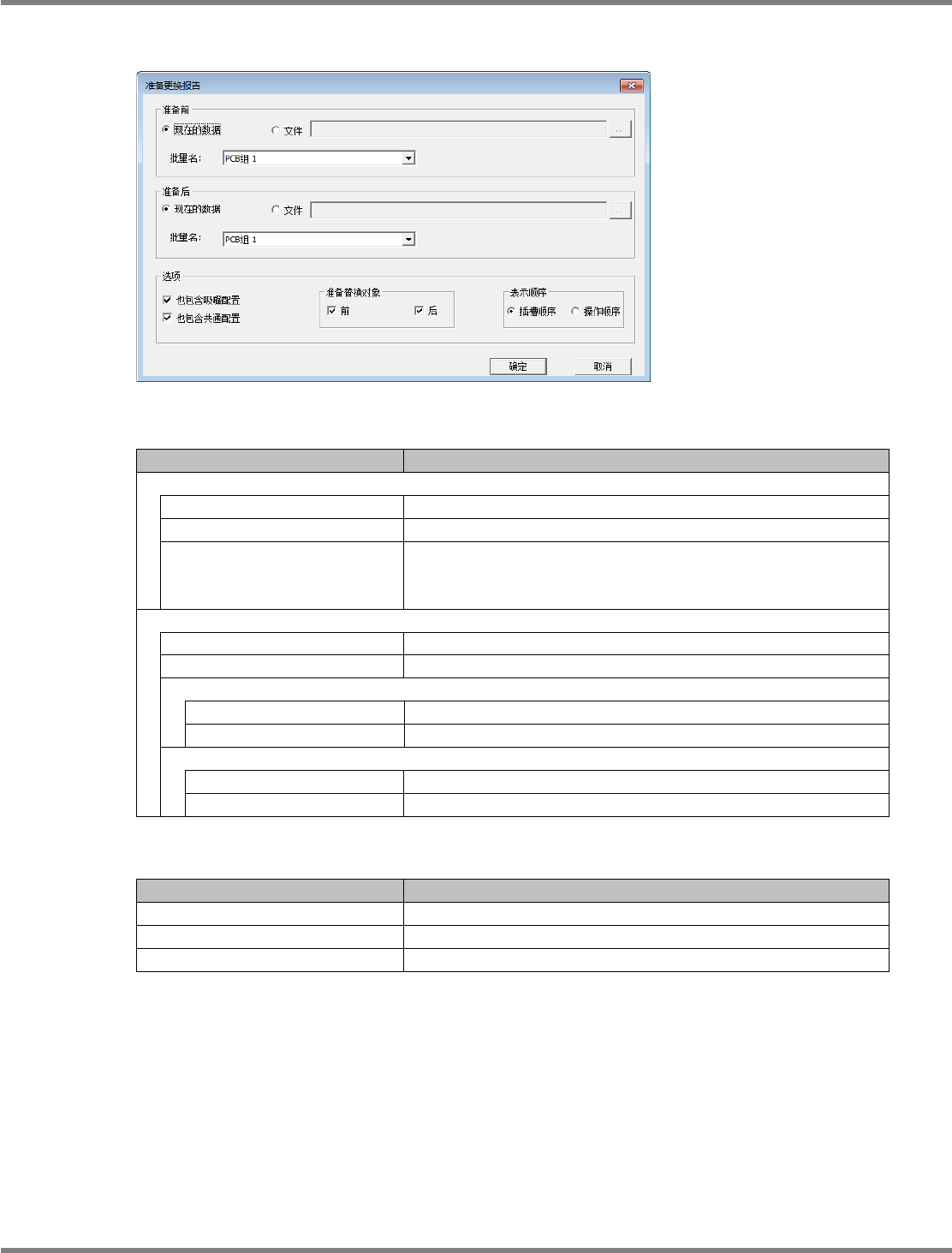

7.2.8
准备更换报告
显示项目
项目
说明
‘
准备前
’ / ‘
准备后
’
‘
文件
’
使用所指定的生产数据内的配置信息。
‘
现在的数据
’
使用当前打开中的项目编辑器内的配置信息。
‘
批量名
’
从批量名、
PCB
组中选择进行比较的对象。
•
批量名
:
以所选择的
PCB
为对象。
• PCB
组
:
以所选择准备组内的
PCB
为对象。
‘
选项
’
‘
也包含吸嘴配置
’
输出吸嘴配置信息。
‘
也包含共通配置
’
输出在准备前后拥有相同配置信息的元件
/
吸嘴。
‘
准备替换对象
’
‘
前
’
输出前工作台的配置信息。
‘
后
’
输出后工作台的配置信息。
‘
显示顺序
’
‘
插槽顺序
’
按照插槽编号显示输出内容。
‘
操作顺序
’
按照顺序显示输出内容。
按钮
项目
说明
[
･･･
]
显示选择文件的对话框。
[
确定
]
显示打印预览画面。
[
取消
]
关闭
<
准备更换报告
>
画面。
Product070210S-01C01
NPM-DGS
程序手册
7.2
项目编辑系统主画面
EJS9AC-MB-07P-35 Page 7-71

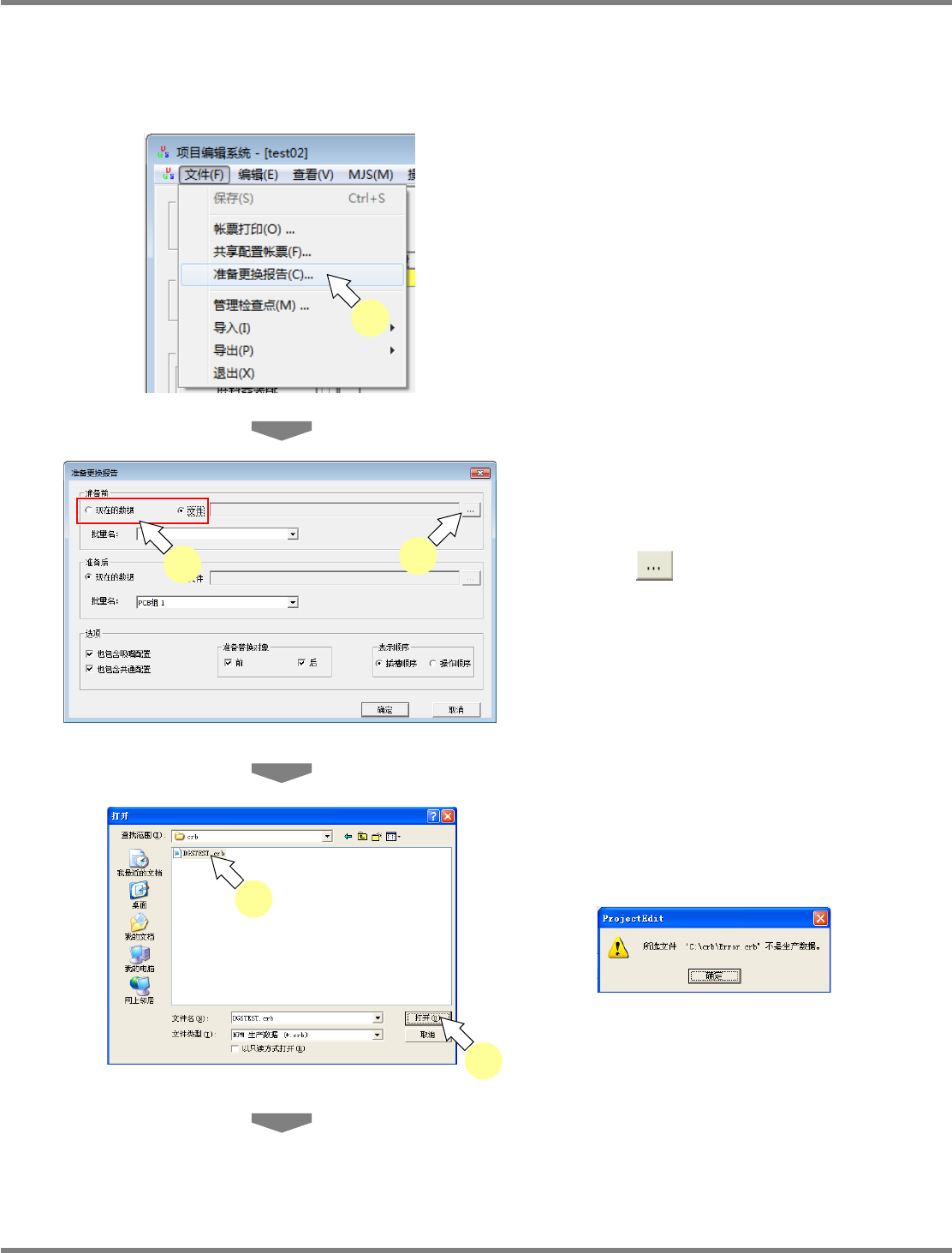

① 准备更换报告
在准备更换报告下，可以当前打开中的处于编辑状态的项目与生产数据、生产数据之间、项目编辑
系统内的批量之间等各种各样的配置状态对元件
/
吸嘴进行比较。
在这里作为示例，以项目编辑系统内的配置与生产数据的比较方法进行说明。
1
选择
[
文件
]
[
准备更换报告
]
。
显示出
<
准备更换报告
>
画面。
2
从
‘
准备前
’
中选择
‘
当前的数据
’
或
‘
文件
’
。
3
点击
。
显示出选择文件的画面。
4
选择文件后，点击
[
打开
]
。
当指定了不完整的生产数据或无法读取的文件
时，将会显示错误对话框。
Product070210S-04C00
4
4
Product070210S-05C00
Product070210S-02C01
1
Product070210S-03C01
2
3
