请指定图像文件。
在指定图像文件前选择了
[
下一个
]
。
请在输入数据设定画面上通过
[
参照
]
指定要使用的图像文件，或
者选择
[
扫描仪进行图像输
]
后选择
[
下一个
]
。
请指定真彩色的
BMP
文件。
所指定的图像文件不是真彩色
BMP
。
保存用扫描设备摄像的元件图像时，请将文件格式设定为
Windows BMP (24bit
真彩色
)
。
背景色请设定为蓝色或者红色。
所指定的图像文件背景部分颜色是蓝色、红色以外的颜色。
用扫描设备进行元件图像的摄像时，请使背景部分呈现蓝色或者
红色。
元件高度超过
10 mm
时，请勿使用背景纸，而采用在
“11.3.5
元
件高度在
10 mm
以上时
”
里记载的方法。
请以彩色获取图像。
在扫描设备图像输入中所获取的图像不是彩色图像。
请设定在获取时获取彩色图像，然后重新执行
[
图像获取
]
。
未能检测出作为对象的复合型形状。
在检测范围内未能检测出所指定的复合型形状。请确认以下内
容。
•
检测范围窗口的位置、尺寸是否恰当
?
更改窗口的位置、尺寸。
•
检测范围窗口内的对比度是否恰当
?
通过照相机、照明模式设定画面的照明调整滑块调整图像。
•
所选择的复合型形状是否恰当
?
选择恰当的复合型形状。
NPM-DGS
程序手册
EJS9AC-MB-12P-03 Page 12-1
12.
管理元件库
在本章中，对
NPM-DGS
的元件库的管理、运用方法进行说明。
NPM-DGS
程序手册
12.1
概要
Page 12-2 EJS9AC-MB-12P-03
12.1
概要
12.1.1
构成图

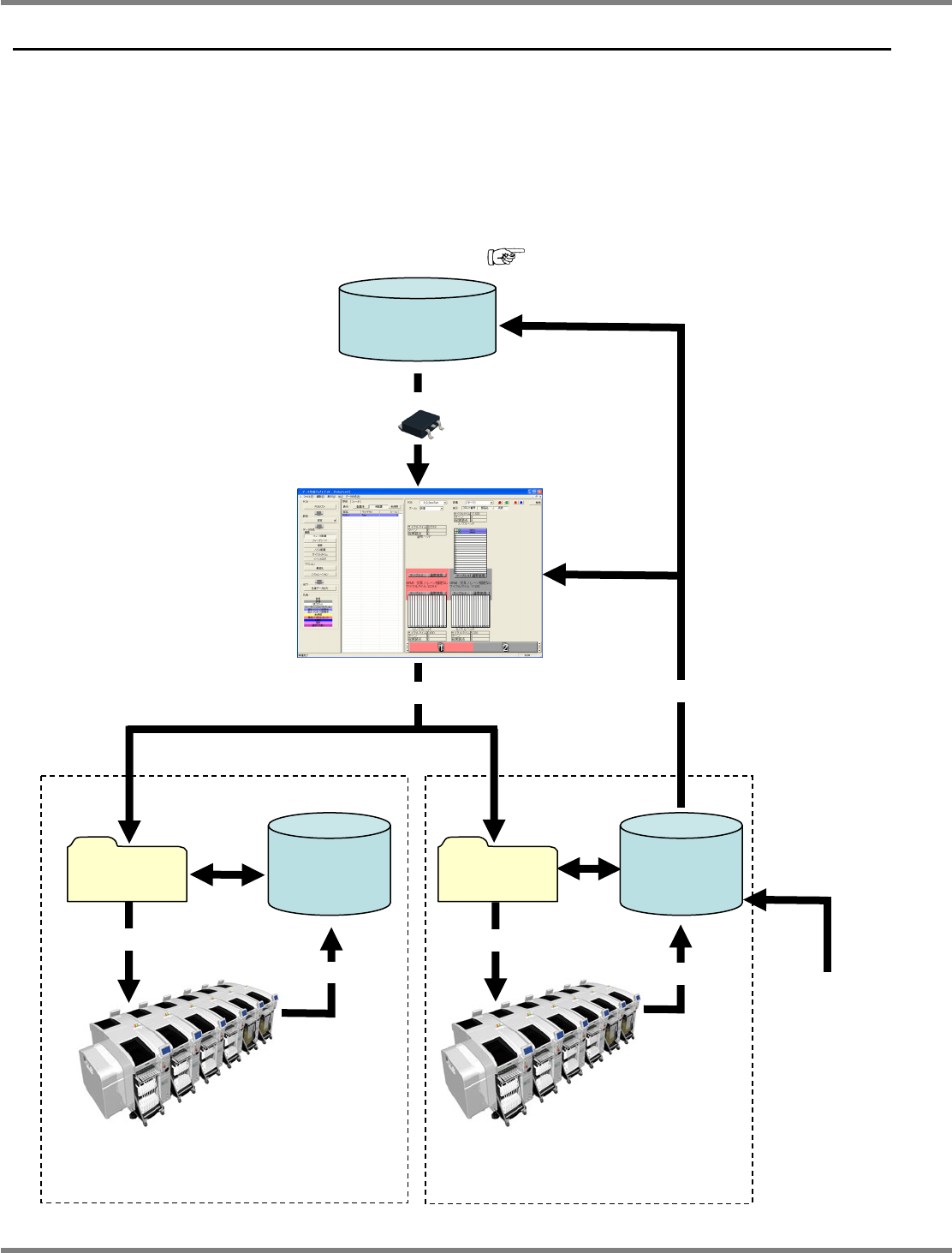

在元件库中，存在管理整体流程的主元件数据所需的主元件库，以及用于各生产线的实际生产数据
的生产线元件库。
在数据编制功能的编辑器下新建生产数据之际，参照主元件库。
生产线元件库与
PPD
文件夹相同，也对每个生产线进行个别管理。实际成绩生产数据的元件数据
参照生产线元件库的数据。
构成图和各自的操作说明如下所示。
关于主元件库、生产线元件库的操作，请参照
‘6.
元件数据编辑
’
。
主元件库
元件数据
① 编制数据
② 更新主元件库
⑤ 导入生产
数据
③ 输出生产数据
生产线
元件库
PPD
文件夹
④ 元件数据
同步
LNB
传送带
或传送带
L
NPM
系列
反映变更
下载
生产线
1
LNB
传送带
或传送带
L
NPM
系列
生产线
元件库
PPD
文件夹
反映变更
下载
生产线
2
② 比较、更新
元件数据
