NPM-DGS
程序手册
7.3 PCB
一览表画面
Page 7-100 EJS9AC-MB-07P-35
7.3.1
贴装模式的设定

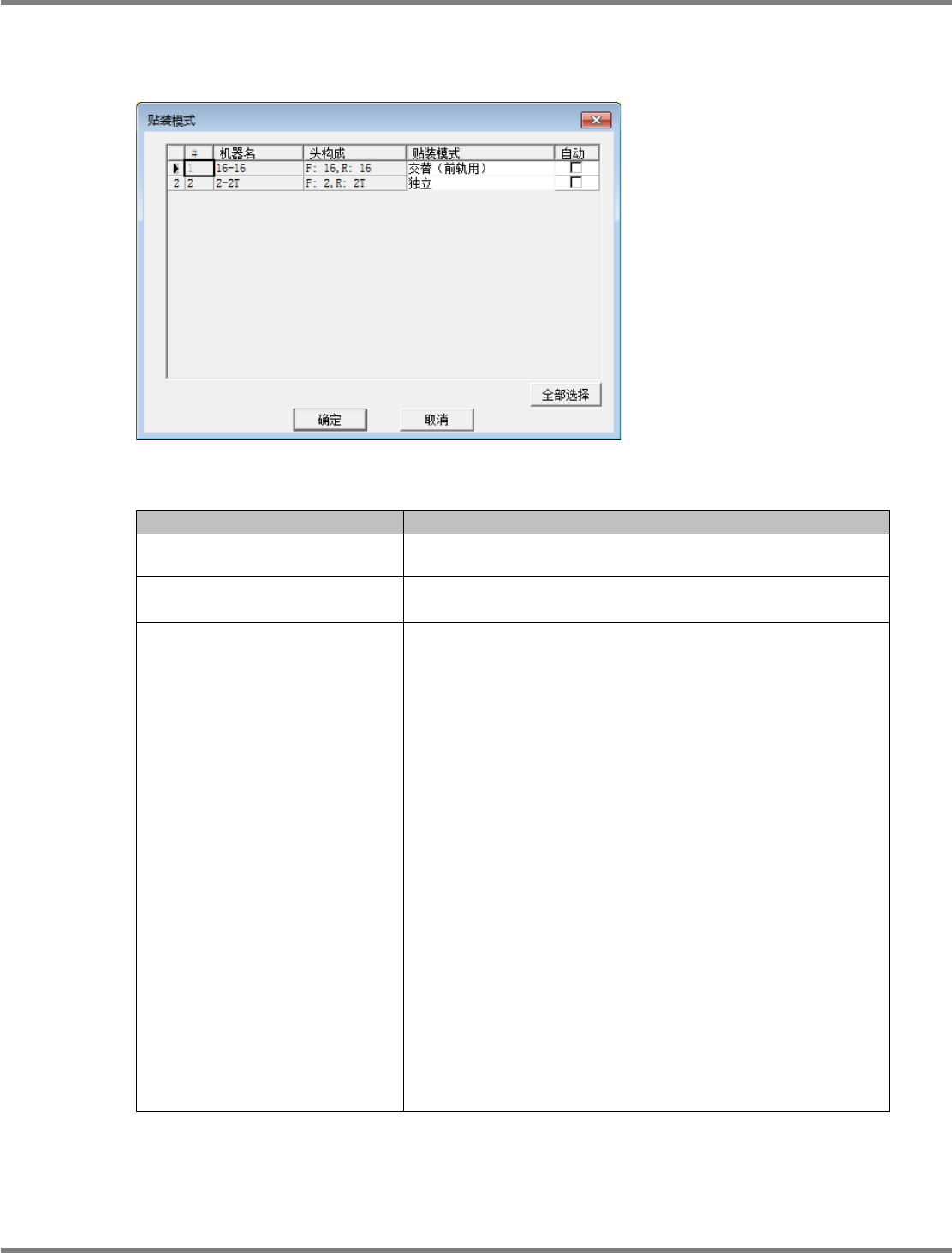

设定贴装模式使用
<
贴装模式
>
画面。
贴装模式
项目
说明
‘#’ (No)
(
只显示
)
显示设备编号。
‘
机器名
’
(
只显示
)
显示设备名称。
‘
头构成
’
(
只显示
)
显示贴装头的构成。
•
基台位置
(
仅以
2
基台设备为对象
)
CM/DT
时
‘A’ :
上游基台
‘B’ :
下游基台
NPM
时
‘
上游
’
:
上游基台
‘
下游
’
:
下游基台
•
工作台位置
(
仅以
NPM
设备为对象
)
‘F’ :
前工作台
‘R’ :
后工作台
•
贴装头的类型
‘16’ :
16
吸嘴头
‘12’ :
12
吸嘴头
‘8’ :
8
吸嘴头
‘4’ :
4
吸嘴头
‘3’ :
3
吸嘴头
/ 3
工具头
‘2’ :
2
吸嘴头
/ 2
工具头
‘D’ :
点胶头
‘I’ :
检查头
‘-’ :
没有贴装头
在存在托盘供给部的情形下，追记
‘(T)’
。
Product070800S-02C02
NPM-DGS
程序手册
7.3 PCB
一览表画面
EJS9AC-MB-07P-35 Page 7-101
项目
说明
‘
贴装模式
’
设定贴装模式。
• ‘
交替
’
• ‘
交替
(
前轨用
)’
• ‘
交替
(
后轨用
)’
• ‘
独立
’
只有在以下设备上，当轨道类型为双轨型时，可进行编辑。在
其他的设备上，则以交替方式固定。
• NPM-DX
、
NPM-D
、
NPM-D2
、
NPM-D3
、
NPM-D3A
、
NPM-WX
、
NPM-WXS
、
NPM-W
、
NPM-W2
、
NPM-W2S
、
NPM-TT
、
NPM-TT2
‘
自动
’
设定是否自动决定贴装模式。勾选的设备将自动决定。
只有在
NPM-DX
、
NPM-D
、
NPM-D2
、
NPM-D3
、
NPM-D3A
、
NPM-WX
、
NPM-WXS
、
NPM-W
、
NPM-W2
、
NPM-W2S
、
NPM-TT
、以及
NPM-TT2
且轨道类型为双轨时可进行编辑。
在其他设备上，因为无法变更贴装模式而无法使用。
贴装模式的自动决定只可在数据编制项目编辑器上进行设定。
按钮
项目
说明
[
全部选择
]
选择贴装模式列表上的全部设备。
可通过
[
全部清除
]
重新显示。
[
全部清除
]
解除贴装模式列表上的设备选择状态。
可通过
[
全部选择
]
从新显示。
[
确定
]
保存设定内容后关闭画面。
[
取消
]
取消设定内容后关闭画面。
NPM-DGS
程序手册
7.3 PCB
一览表画面
Page 7-102 EJS9AC-MB-07P-35
7.3.2 PCB
一览表画面中添加基板
1
点击
[
添加产品
]
。
显示出添加基板画面。
2
输入使用的
PCB
数据名的一部分字
符。
3
点击
[
搜索
]
。
在画面左侧的一览表中显示出搜索结果。
如果不输入
PCB
数据名称，显示出所登录的所
有
PCB
。
4
在搜索的结果中选择
PCB
数据。
5
点击按钮
，登录到数据编制项
目中。
PCB
数据移动到
‘
数据编制项目登录
PCB’
中。
编制使用复数
PCB
的数据编制项目时，请重复
进行步骤
2. ~ 5.
的作业。
6
点击
[
确定
]
。
Product070302S-07C05
1
Product070801S-02C01
2 3
Product070801S-03C01
4
5
6
