NPM-DGS 程序手册 13.2 支撑销配置数据的编制功能 EJS9AC-MB-13P-30 Page 13-37 向 PCB 添加贴装点时， 将对支撑销的数据进行 确认。发生错误时，将显示如下所示 的错误对 话框后，启动支撑销画面。 在 PCB 中设定了支撑销。 Howto130205S-1 2C01 Howto130205S-1 1J00
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-36 EJS9AC-MB-13P-30
13.2.7
向
PCB
数据登录已设定了支撑销的元件
在元件编辑器下添加已设定了支撑销的贴装点时，将以这个元件的支撑销坐标执行添加。这时的限
制事项如下所示。
・关于向
PCB
数据添加支撑销
只有在通过贴装点添加、
CAD/BOM
、区块偏移添加展开了区块时，添加支撑销。
・关于已设定支撑销的元件的变更
为了保持与原来
PCB
的支撑销的匹配性，关于已配置到
PCB
上的元件，即使变更了这个
元件的支撑销设定，仍不会向
PCB
反映支撑销的设定。
因此，想要变更元件支撑销设定时，请在
PCB
上重新配置元件。

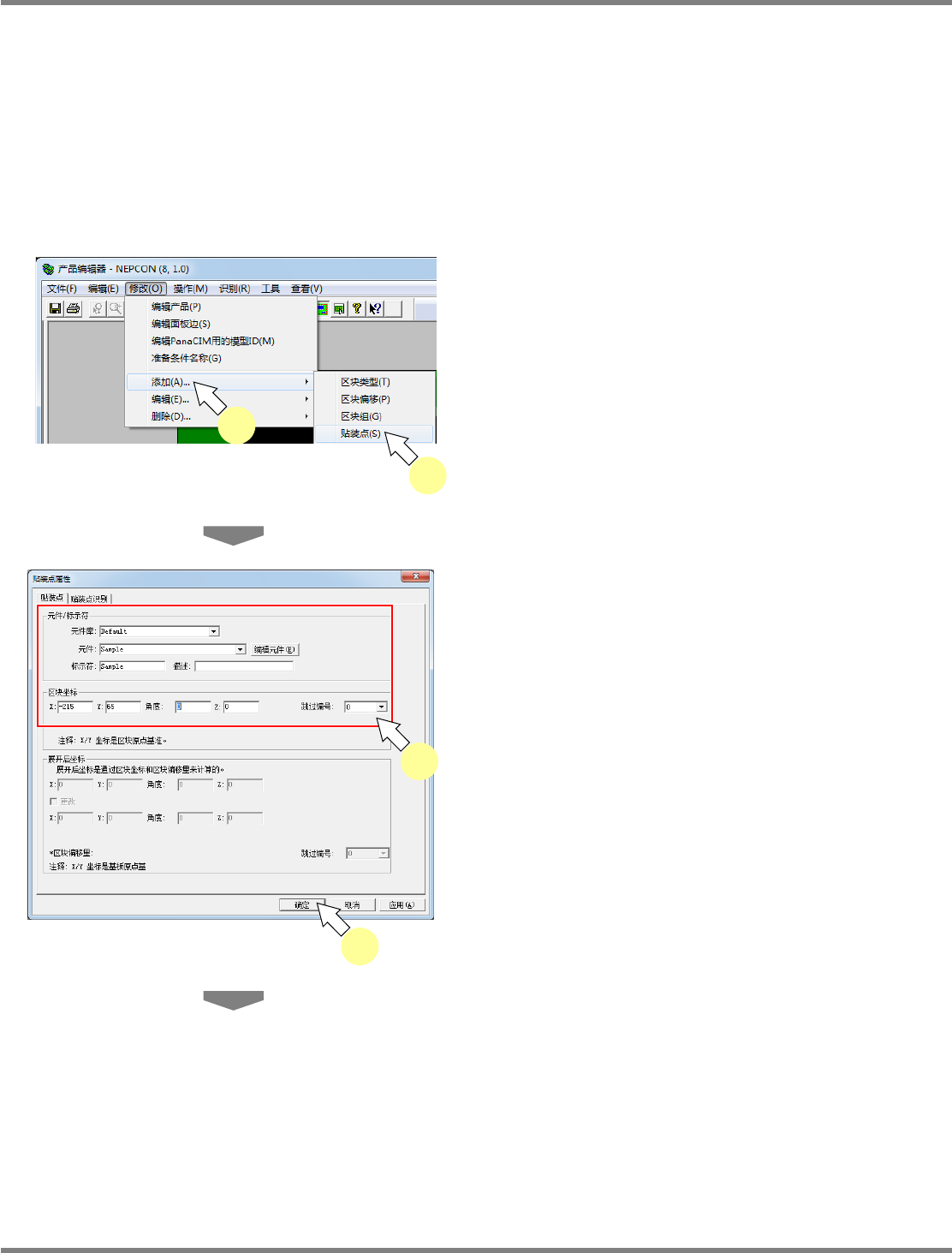

1
选择菜单栏的
[
修改
] → [
添加
] → [
贴装
点
]
。
2
设定需要添加的贴装点坐标、参考编
号。
3
点击
[
确定
]
。
将关闭
<
贴装点属性
>
画面。
这时的元件支撑销设定将被登录进
PCB
。
Howto130205S-10C00
3
2
Howto130205S-09C00
1
1
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
EJS9AC-MB-13P-30 Page 13-37
向
PCB

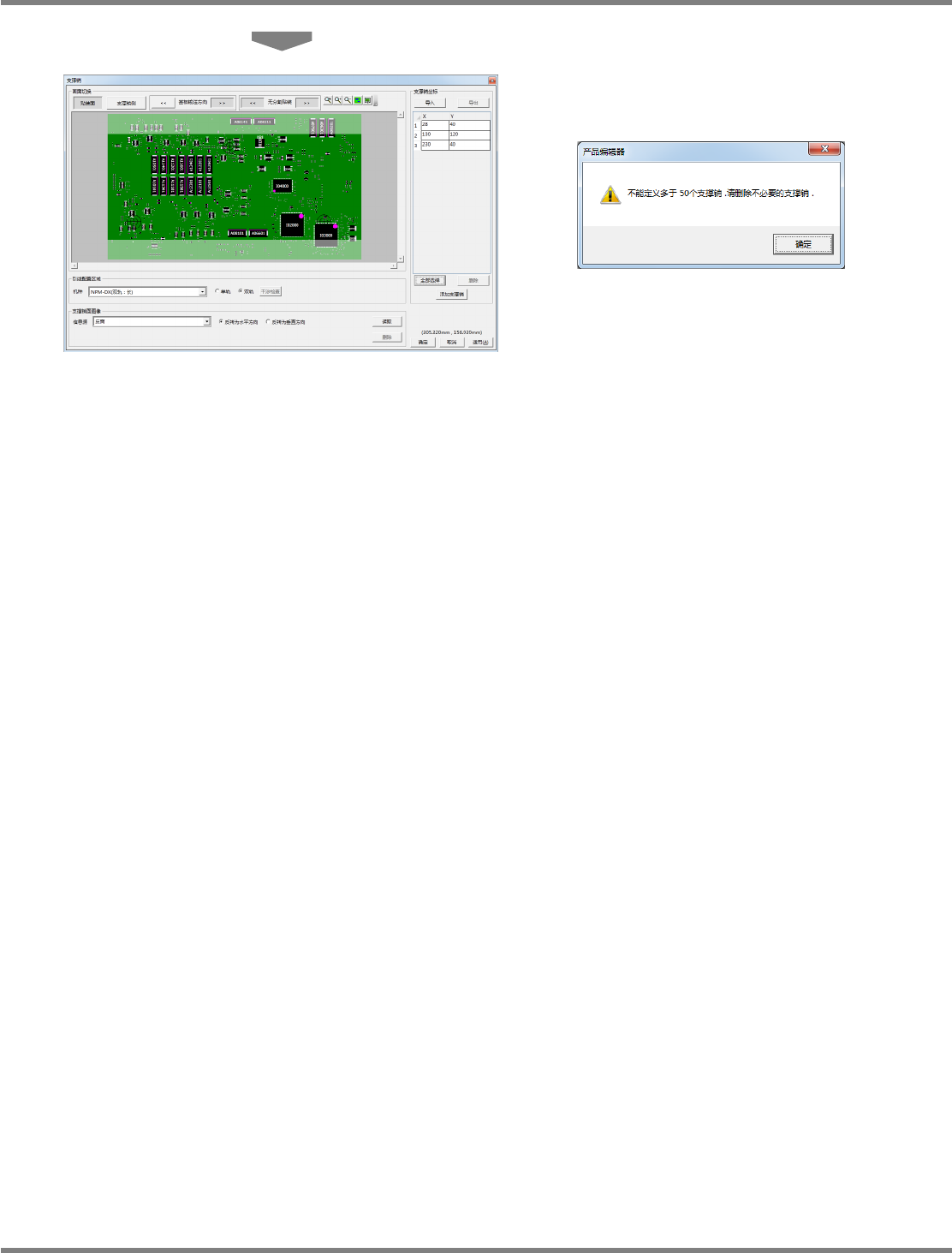

添加贴装点时，将对支撑销的数据进行
确认。发生错误时，将显示如下所示的错误对
话框后，启动支撑销画面。
在
PCB
中设定了支撑销。
Howto130205S-12C01
Howto130205S-11J00
NPM-DGS
程序手册
13.2
支撑销配置数据的编制功能
Page 13-38 EJS9AC-MB-13P-30
添加支撑销
支撑销的添加方法有以下三种。
①
PCB
编辑器
-
添加拥有支撑销数据的贴装点
②支撑销画面
-
通过右击菜单添加
③支撑销画面
-
通过支撑销坐标一览追加
①
PCB
编辑器
-
添加拥有支撑销数据的贴装点
通过在
PCB
上添加贴装点，即可添加这个元件的支撑销坐标。
通过贴装点添加、导入
-CAD/BOM
、区块偏移添加操作添加的贴装点为对象。这时的限制项目如下
所示。
・只有在元件上设定了支撑销后登录的贴装点为对象。
(
已配置完毕的贴装点不在对象范围内。
)
・在
PCB
导入下通过这个
PCB
的支撑销设定读取。
当读取元件和已登录元件的支撑销有所不同时，请重新配置。

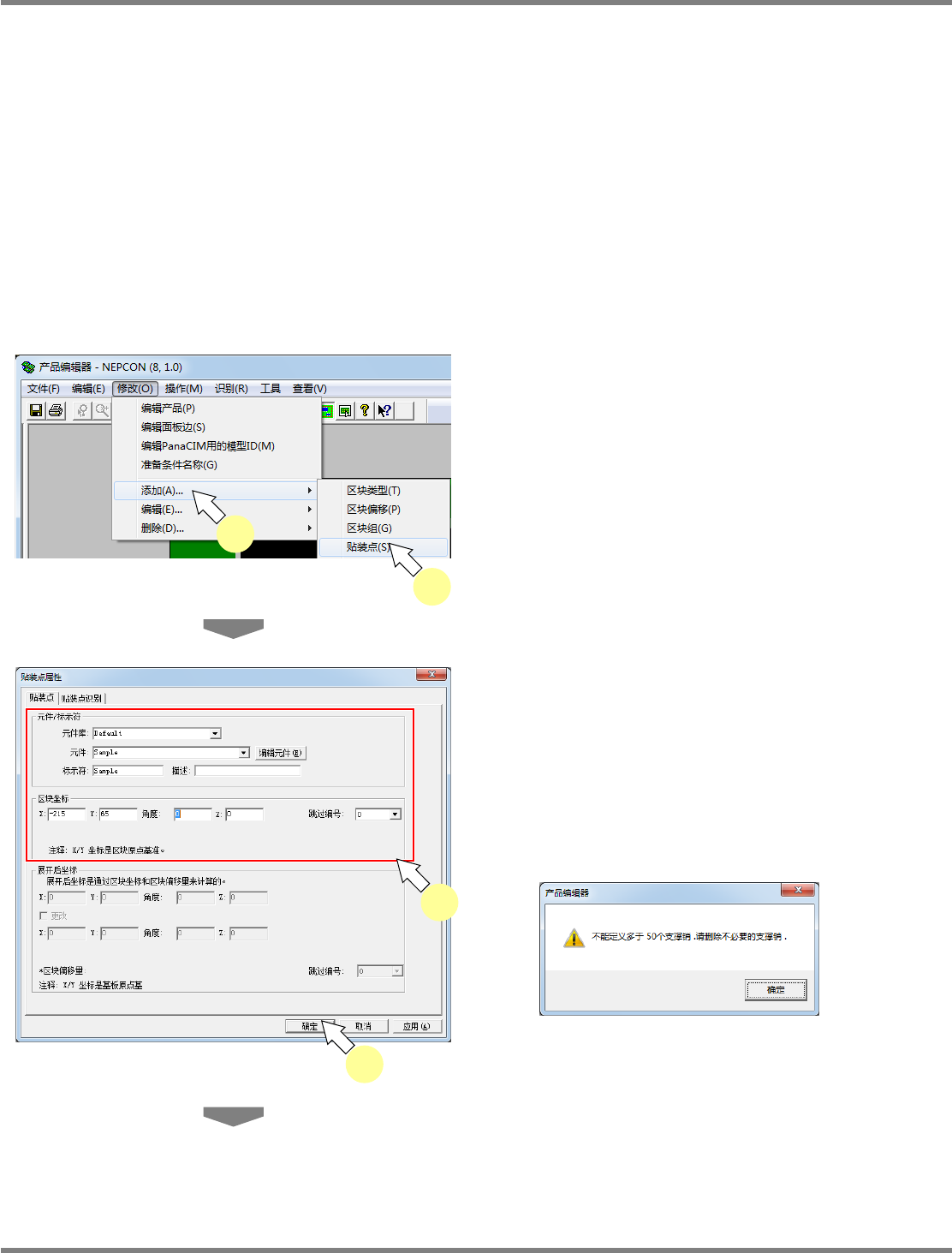

1
选择菜单栏的
[
修改
] → [
添加
] → [
贴装
点
]
。
2
设定需要添加的贴装点坐标、参考编
号。
3
点击
[
确定
]
。
在添加贴装点时，将对支撑销的数据进行确认。
发生错误时，将显示如下所示的错误对话框后，
启动支撑销画面。
Howto130205S-11C00
Howto130205S-09C00
1
1
Howto130205S-10C00
2
3
