NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-24 Page 9-119
关于

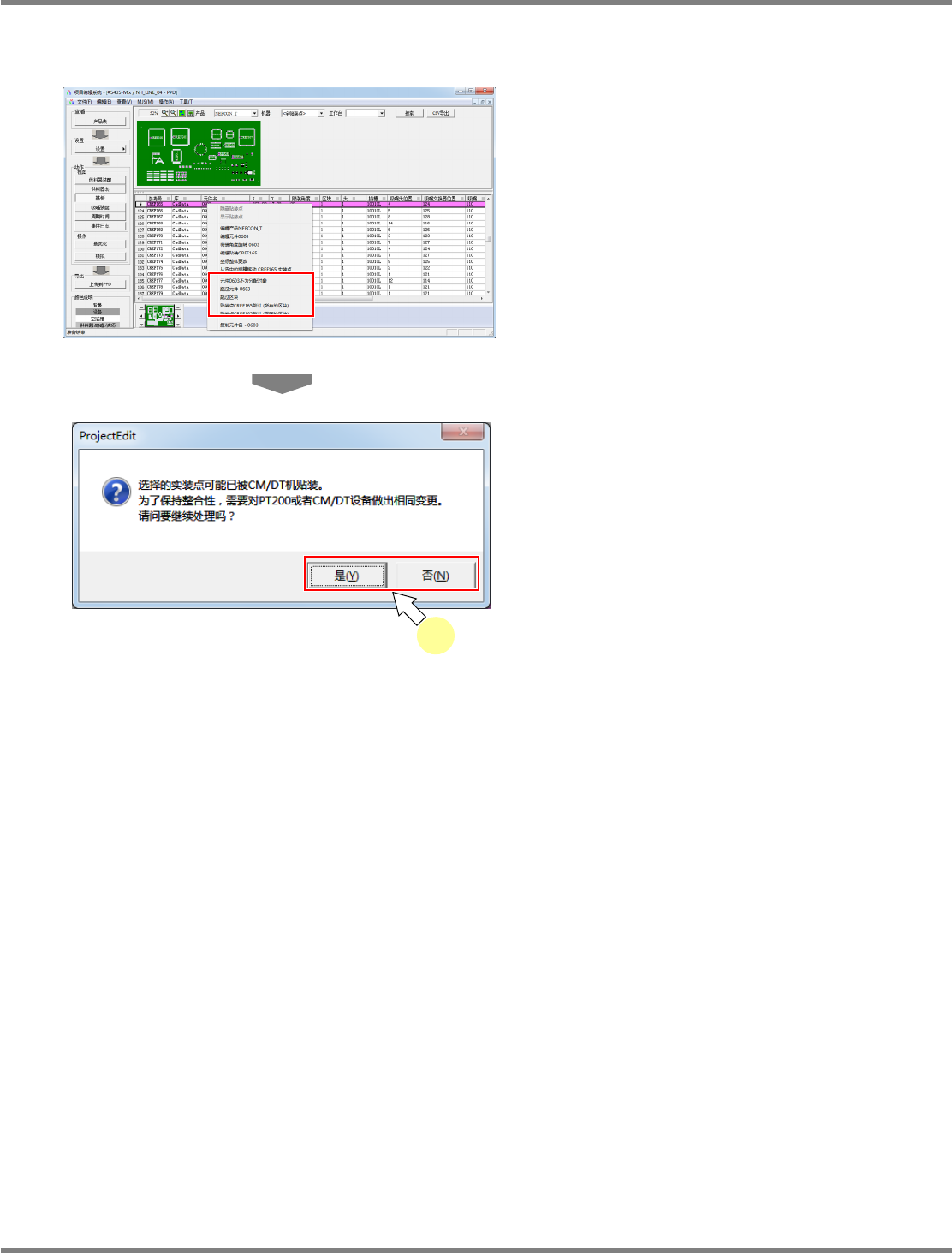

CM/NPM
混在生产线下数据被分割元件
在分配给
CM/DT
的元件上右击，当选择了菜
单的跳过关连项目时，将显示确认对话框。
1
点击
[
是
]/[
否
]
。
[
是
]:
执行跳过设定。
[
否
]:
不执行跳过设定。
PPD090505S-06C00
PPD090505S-08C00
1
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
Page 9-120 EJS9AC-MB-09P-24
9.4.6
装配规则画面
通过装配规则画面设定元件的装配规则
(
将符合某一种规则的元件装配到特定的机器
/
基台上
)
。请
在项目栏的
‘
设置
’
中选择
[
装配规则
]
。
① 规则
显示现在所定义的装配规则一览。
从优先度最高的规则起，由上往下显示在一览中。
[
添加
]
:
新添加装配规则。
‘7.8
装配规则画面
’
‘
添加装配条件
’
[
编辑
]
:
编辑在一览中所选择的装配规则。
‘7.8
装配规则画面
’
‘
设定分配规则
’
[
删除
]
:
删除在一览中所选择的装配规则。
[
上移
]
:
提升在一览中所选择的装配规则的优先度。
[
下移
]
:
降低在一览中所选择的装配规则的优先度。
② 定义
显示在一览中所选择的装配规则的内容。
PPD090506S-01C00
1
2
NPM-DGS
程序手册
9.4
关于项目编辑系统画面
EJS9AC-MB-09P-24 Page 9-121
9.4.7 PCB
一览表画面
显示
PCB
一览表。
显示项目
项目
说明
‘
批量
#’
显示批量编号。
‘PCB
名
’
显示基板名称。
‘
修改
’
显示基板的修改。
‘
面
’
显示
PCB
的正反面。
‘
总元件
’
显示基板上的元件数量的合计。
不包括跳过的元件及未配置的元件。
‘
基板贴装点
’
显示基板的实装点数。
不包括跳过的元件、区块及未配置的元件。
设定项目
项目
说明
‘
批量名
’
设定批量名称。
‘
基板数
’
设定基板生产枚数。
‘
准备
G’
设定准备组。
请对属于同一准备
(
供料器配置、吸嘴配置
)
的基板组设定同一
数值。如果属于同一准备组，所生成的生产数据则不需要按机种
切换每次变更准备。
‘
目标周期
’
设定目标周期。
在通常的优化下，计算每个批量的
TACT TIME
，但是在目标周期
下，在设定用户的目标
TACT TIME
后执行优化，以便达到这个
TACT TIME
。在设定了目标周期时，需要在时间无限制模式下执
行优化。详细内容，请参照以下章节的记载。
‘7.12.1
优化
’ →
ʻ
通过优化选项设定了时间无限制模式
时
’
